材料隔声系数测量方法

1、测试准备

在开始测量之前，首先要准备所需的设备和材料，如图1所示，包括阻抗管、四个麦克风、音频分析系统以及待测的声学材料样品。阻抗管是一根一端开口、另一端连接声源的管道，其内部表面必须光滑，以减少声音的反射和吸收。麦克风需要安装在阻抗管的特定位置，以确保准确捕捉到通过样品的声波。

2、 测试装置布置

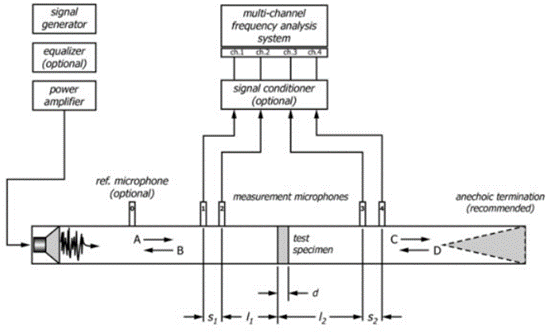

测试装置的布置，如图2所示。阻抗管的一端与声源相连，中间放置待测样品。样品两侧分别安装两个麦克风，这些麦克风需要与管的内壁齐平，以避免声波的非正常反射。测试样品应均匀地安装在阻抗管中，确保其表面与声波垂直。

3、声源信号的产生

声源需要产生一个在特定频率范围内变化的扫频信号。这个信号在阻抗管内产生平面波，这些波在遇到样品时会被部分反射和部分透射。为了确保测量的准确性，声源信号的频率范围应覆盖待测材料的主要声学特性。

4、数据采集

四个麦克风同时测量不同位置声信号，捕捉到的信号包括了声波的振幅和相位信息。这些信息对于后续的数据分析至关重要。音频分析系统接收来自麦克风的信号，并进行功率谱计算，以获取信号之间的关系。

5、传输矩阵的计算

通过比较入射声波和透射声波的振幅和相位，可以计算出传输矩阵T。传输矩阵是一个描述声波在样品两侧传播特性的数学工具，它关联了入射波和透射波的声学特性。

由传输矩阵计算待测样品的透射系数：

\[ t=\frac{2e^{jkd}}{T_{11}+(\frac{T_{12}}{\rho c})+\rho cT_{21}+T_{22}}\]

计算待测样品的传输损耗：

\[ TL=20log_{10}\left| 1/t \right| \]

计算待测样品的反射系数：

\[ R=\frac{T_{11}-\rho cT_{21}}{T_{11}+\rho cT_{21}} \]
