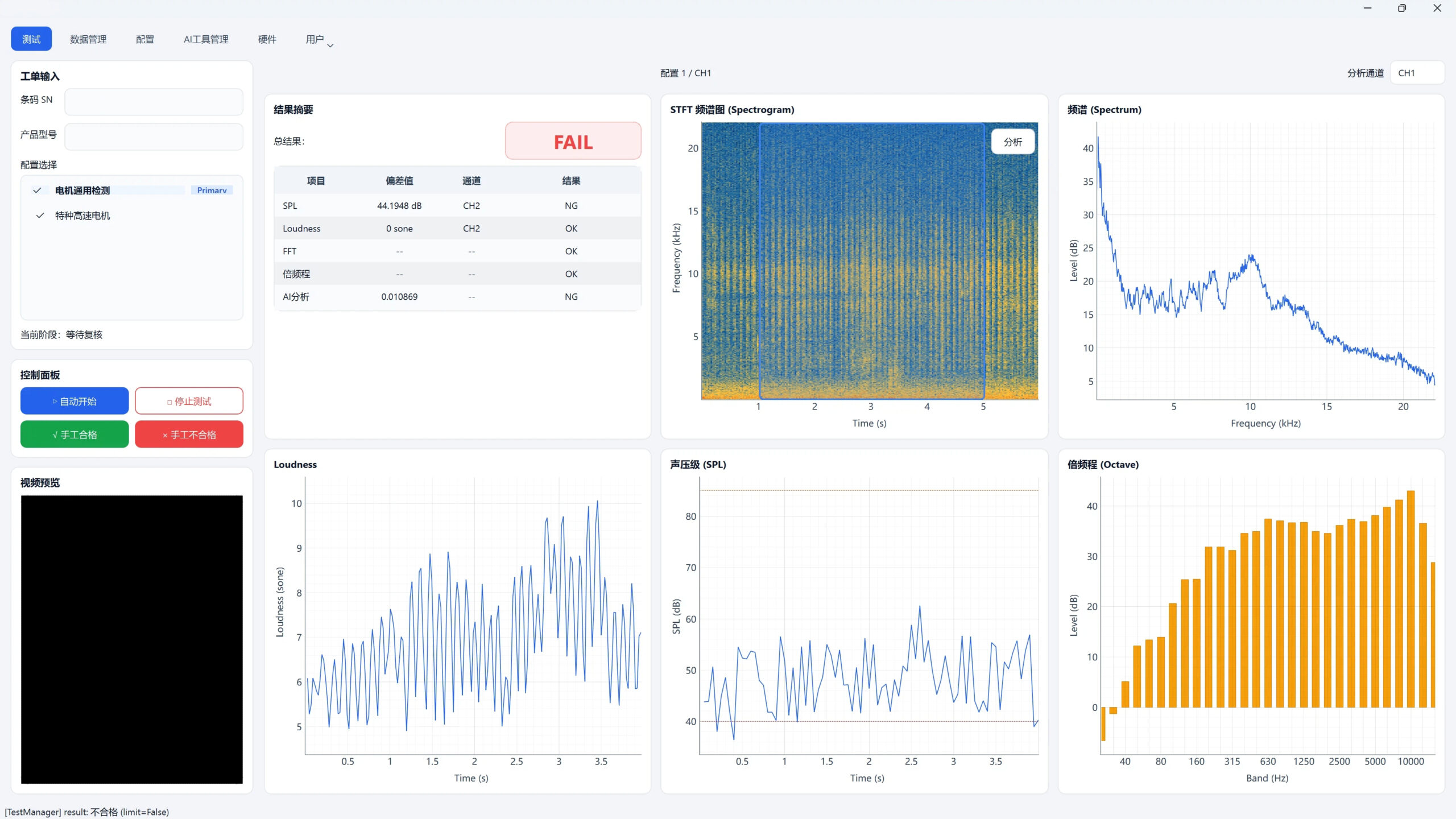

苏州东原电子的主动噪声控制与 👉异音检测系统👈，结合智能声学算法和机器听觉技术，能够实时捕捉微弱异常声学信号，并在复杂噪声环境中有效分离关键声源，实现对设备异常和潜在故障的精准识别。

在现代工业社会中，噪声污染已成为继空气污染和水污染之后的第三大环境公害。根据世界卫生组织的最新报告，长期暴露于 65 分贝以上的环境噪声会导致心血管疾病、睡眠障碍和认知功能下降。传统被动噪声控制技术（如隔声罩、吸声材料）在应对低频噪声时存在明显局限：其隔声效果遵循质量定律，即面密度增加一倍，隔声量仅提高 6dB，这导致高效低频隔声需要庞大笨重的结构。
主动噪声与振动控制（ANVC）技术代表着噪声控制领域的范式转移。该技术基于声波的相消干涉原理，通过产生与原始噪声幅值相等、相位相反（180° 相位差）的次级声波来实现噪声抵消。与被动控制相比，ANVC 技术在低频范围（通常 20-500Hz）具有显著优势，可实现 10-30dB 的降噪量，同时大大减少空间占用和重量。

图1 . 主动噪声控制 (active noise control, anc)理论及matlab代码实现

一、历史演进：从理论萌芽到工程实践

1.理论基础阶段（1930s-1950s）

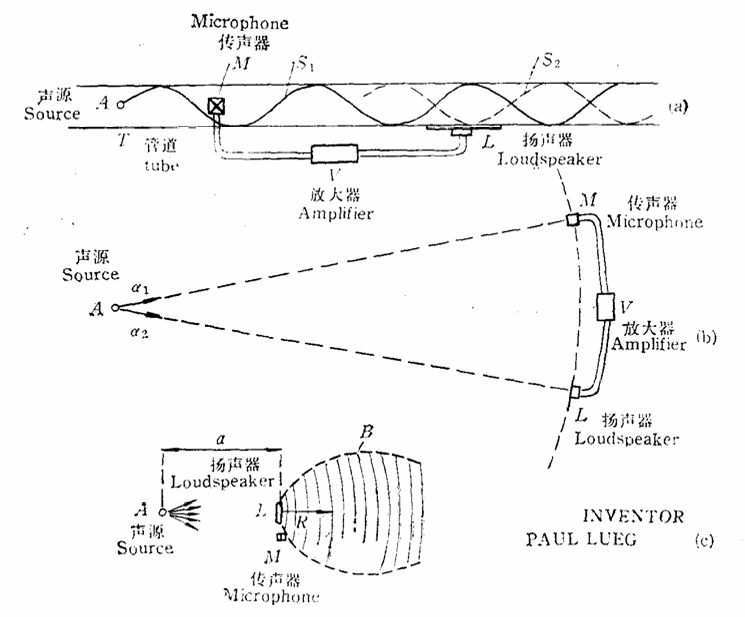

1936 年，德国物理学家 Paul Lueg 首次在专利中提出主动噪声控制的基本概念。他描述了利用声波干涉原理，通过电子系统产生“抗噪声”（anti-noise）来抵消原始噪声的方法。该专利中详细说明了采用 microphone 拾取噪声，经电子管放大器相位反转后驱动扬声器的系统架构。

1953 年，Harry Olson 和 Everard May 在 RCA 实验室研制出首个电子吸声器（electronic sound absorber）。该装置采用模拟电路实现，能够对特定频率的噪声产生 20dB 的衰减。Olson 在《声学学会杂志》（JASA）上发表的论文中明确指出：“这种电子方法为噪声控制提供了全新的途径，特别是在低频领域。”

2.技术突破阶段（1970s-1990s）

1970 年代，数字信号处理技术的出现为 ANVC 带来革命性进展。1979 年，Jesse Jones 教授团队成功实现首个数字式主动控制系统，采用 8 位微处理器实现实时控制。1982 年，该团队研制出首个实用化的主动耳机原型，采用 Motorola 56001 DSP 芯片，采样率达到 48kHz。

1987 年，Stephen Elliott 和 Philip Nelson 的专著《主动声控制》系统建立了 ANVC 的理论框架。他们推导出最优控制器的频域解：

使用MathJax渲染数学公式

\[ \begin{aligned} W_{opt}(j\omega) &= \frac{P_{xd}(j\omega)}{P_{xx}(j\omega)} \end{aligned} \]

其中 P_xd 为参考信号与期望信号的互功率谱，P_xx 为参考信号的自功率谱。

3.产业化阶段（2000s至今）

2000 年后，ANVC 技术开始大规模商业化应用。Bose 公司推出首款商用主动降噪耳机 QuietComfort，采用专利的 TriPort 声学结构和高性能 DSP 算法。在汽车领域，2006 年本田雅阁首次配备主动噪声控制系统，通过车厢内扬声器抵消发动机噪声。

二、核心技术原理与数学模型

1.声波干涉理论

主动噪声控制基于声波的线性叠加原理。设原始噪声声波为：

使用MathJax渲染数学公式

\[ \begin{aligned} p_p(\vec{r}, t) &= A(\vec{r}) \cos \left( \omega t – \vec{k} \cdot \vec{r} + \phi_p(\vec{r}) \right) \\[8pt] \end{aligned} \]

次级声波为：

使用MathJax渲染数学公式

\[ \begin{aligned} p_s(\vec{r}, t) &= A(\vec{r}) \cos \left( \omega t – \vec{k} \cdot \vec{r} + \phi_p(\vec{r}) + \pi \right) \\[8pt] \end{aligned} \]

总声场为：

使用MathJax渲染数学公式

\[ \begin{aligned} p_{\text{total}}(\vec{r}, t) &= p_p(\vec{r}, t) + p_s(\vec{r}, t) = 0 \end{aligned} \]

2.自适应算法核心

最常用的滤波x最小均方（FxLMS）算法权值更新公式：

使用MathJax渲染数学公式

\[ \begin{aligned} \mathbf{w}(n + 1) = \mathbf{w}(n) + \mu e(n)\mathbf{x}'(n) \end{aligned} \]

其中：

W(n) 为第n时刻的滤波器权值向量
μ 为收敛步长（0<μ<2/λ_max，λ_max为输入自相关矩阵的最大特征值）
e(n) 为误差信号
X'(n) 为经过次级路径估计滤波的参考信号向量

3.次级路径建模

次级路径传递函数估计采用 LMS 算法：

使用MathJax渲染数学公式

\[ \begin{aligned} \hat{s}\left( n+ 1\right)=\hat{s}\left(n \right)+\eta\nu\left( n \right)e\left( n \right) \end{aligned} \]

其中 v(n) 为辅助白噪声信号，功率比主信号低 20-30dB。

三、系统架构与关键技术

1.前馈控制系统

前馈系统结构如下：

参考传感器 → 抗混叠滤波器 → ADC → 数字控制器 → DAC → 重构滤波器 → 功率放大器 → 次级声源
                               ↓
误差传感器 → 抗混叠滤波器 → ADC → 自适应算法更新

关键参数要求：

ADC 采样率：至少 2 倍于最高控制频率（通常 20-2000Hz）
系统延迟：小于最高控制频率周期的 10%（对于 500Hz，延迟 <200μs）
计算精度：16 位定点或 32 位浮点 DSP

2.反馈控制系统

当无法获取参考信号时采用反馈结构，其传递函数为：

使用MathJax渲染数学公式

\[ \begin{aligned} H_{FB}\left( z \right)=\frac{C\left( z \right)}{1+C\left( z \right)S\left( z \right)} \end{aligned} \]

其中 C(z) 为控制器传递函数，S(z) 为次级路径传递函数。

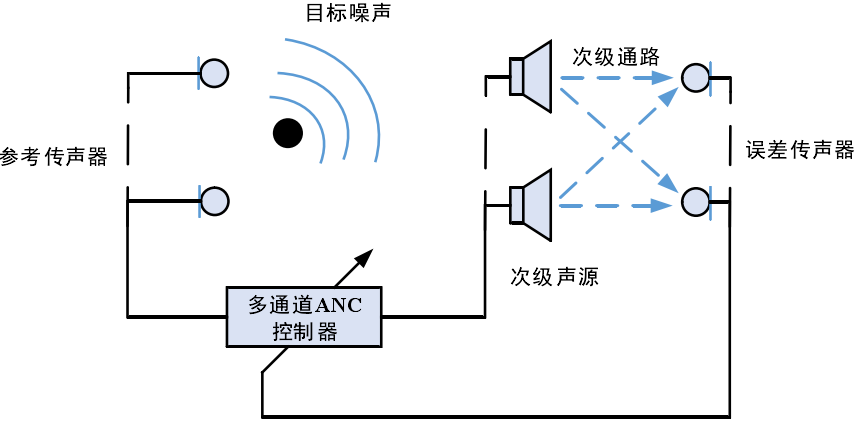

3.多通道系统

对于三维空间全局控制，需要采用多输入多输出（MIMO）系统。N 个次级声源和 M 个误差传感器的系统可用传递函数矩阵表示：

使用MathJax渲染数学公式

\[ \begin{aligned} e\left( j \omega \right)=d\left( j \omega \right)+G\left( j \omega \right)u\left(j \omega \right) \end{aligned} \]

最优控制力向量为：

使用MathJax渲染数学公式

\[ \begin{aligned} u_{opt}\left( j \omega \right)=-G^{+}\left( j \omega \right)d\left( j \omega \right) \end{aligned} \]

其中 G⁺ 为传递函数矩阵的伪逆。

四、技术挑战与解决方案

1.时延补偿技术

系统总时延包括：

传感器响应：50-100μs
抗混叠滤波器：100-200μs
ADC转换：20-50μs
算法处理：50-200μs
DAC转换：20-50μs
重构滤波器：100-200μs
功放和扬声器：100-500μs

采用预测算法补偿时延：

使用MathJax渲染数学公式

\[ \begin{aligned} \hat{x}(n + L) = \sum_{k=0}^{N-1} w_k x(n – k) \end{aligned} \]

其中 L 为预测步长，等于系统总时延对应的采样点数。

2.非线性补偿

扬声器非线性采用 Hammerstein 模型补偿：

使用MathJax渲染数学公式

\[ \begin{aligned} y(n) = \sum_{m=0}^{M-1} h(m) f(u(n – m)) \end{aligned} \]

其中 f(·) 为静态非线性函数，采用多项式拟合：

使用MathJax渲染数学公式

\[ \begin{aligned} f(u) = \sum_{p=1}^{P} a_p u^p \end{aligned} \]

3.稳定性保障

采用泄漏 LMS 算法提高数值稳定性：

使用MathJax渲染数学公式

\[ \begin{aligned} \mathbf{w}(n + 1) = (1 – \mu \alpha)\mathbf{w}(n) + \mu e(n)\mathbf{x}'(n) \end{aligned} \]

其中 α 为泄漏因子（通常 10^-6-10^-3）。

五、工程应用案例深度分析

1.航空领域：波音 787 梦想客机

波音 787 的 ANVC 系统技术参数：

控制频率范围：50-500Hz
误差传感器数量：36个（布置于客舱侧壁和天花板）
次级声源数量：24个（集成于客舱娱乐系统）
处理器：双核 DSP，处理能力 10GFLOPS
降噪效果：12-15dB（在发动机叶片通过频率处）系统采用分区控制策略，将客舱分为 8 个独立控制区域，每个区域配置 4-6 个误差传感器和 3-4 个次级声源。
