气流阻率测量新方法：基于电声阻抗的多孔吸声材料测试技术
一、 研究背景与核心科学问题
在声学材料科学与噪声控制工程中，气流阻率（Airflow resistivity）是表征多孔材料吸声性能最核心的非声学物理参数之一。它被定义为声波穿透材料时，材料两端的声压降与穿过它的体积气流速度之比（即气流阻力），再除以材料的厚度。在几乎所有的多孔介质等效流体理论模型（如 Allard 模型、Delany-Bazley 经验公式等）中，气流阻率都是必不可少的输入参数。因此，准确测量该参数对于评估材料的声能耗散能力以及声学工程选材具有决定性意义。
国际标准化组织（ISO）和美国材料与试验协会（ASTM）均颁布了测量气流阻率的标准实验室程序（如 ISO 9053 和 ASTM C522）。这些传统标准方法主要基于稳态层流或交变气流技术。然而，为了避免在材料孔隙内引发湍流效应，这些方法严苛地要求在极低的气流速度下精确测量微小的压降，且往往需要在极低频段测量声压。这导致标准测试系统的仪器配置极其复杂且昂贵。
为了克服传统方法的局限，Dragonetti 等人曾提出了一种基于交变气流的改进声学方法：利用一个扬声器将两个腔体耦合，通过测量两个腔体内部麦克风的声压复数传递函数，从其虚部提取气流阻力。虽然该方法摆脱了低频限制，但仍需使用精密的声学传声器（麦克风）并进行严格的幅相校准。基于此，由 Jesús Alba和Jorge P. Arenas 等学者撰写并发表于《应用声学》（Applied Acoustics）的这篇文献，提出了一种 极具创新性的无麦克风电声学测量方法。该研究的核心科学目标是：完全弃用昂贵的声学传感器，仅通过测量扬声器接线端的纯电学输入阻抗，利用电声类比理论反演出多孔材料的气流阻率。
二、 理论框架：第四阶对称带通扬声器系统模型
本文最大的理论亮点在于将材料测试装置与经典的“低音炮”扬声器箱体设计理论进行了跨界融合。
作者将Dragonetti测试装置中用于安装麦克风的开孔全部封闭。改造后的系统由一个上下两个封闭腔体（下腔体体积为 Vdw，上腔体体积为 Vup）以及中间耦合的一个常规扬声器组成，测试材料安装在上腔体顶部的开口（端口）处。在电声学中，这种“扬声器振膜前方负载一个亥姆霍兹共鸣器（Helmholtz resonator），后方为一个密闭箱体”的物理结构，被经典地定义为第四阶对称带通扬声器系统（Fourth-order symmetrical band-pass loudspeaker system）。

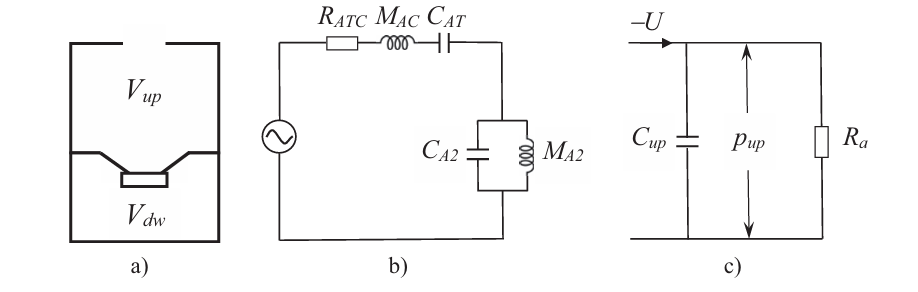

Electroacoustic method. (a) Closed-box loudspeaker loaded with a Helmholtz resonator; (b) Equivalent electrical circuit of the device shown in (a) [26]; (c) Equivalentelectrical circuit of the upper part of the device shown in (a) [21].
基于电声类比理论，整个声学机电系统可以等效为一个集总参数的电路网络。在该等效电路中，系统的总电学阻抗 ZET 不仅包含扬声器音圈本身的纯电学阻抗（直流电阻 RE 与电感 LE），还耦合了由系统声学负载转化而来的“动生阻抗（Motional impedance）”。数学表达为：
其中，Bl 为扬声器的电磁耦合常数，SD 为样品支架的横截面积，ZAT 为系统总的声学阻抗。
在加载了多孔材料后，系统的声学负载阻抗 Za 发生改变。根据刚性骨架多孔材料的低频声传播模型，Za 主要包含由气流阻抗引起的实部（即气流阻力 Ra）和由静态空气质量与材料曲折度（Tortuosity）等引起的虚部声质量。这意味着，多孔材料的气流阻力以声学阻尼的形式介入系统，并通过扬声器音圈的机电耦合效应，直接反映在系统的输入电学阻抗 ZET 曲线上。
三、 核心推演与系统校准机制
要从总电学阻抗 ZET 中反解出材料的气流阻力 Ra，面临着大量未知的系统声容和声质量参数。作者巧妙地提出了一种“寻峰与两步校准”算法。
1. 寻找电学阻抗的第一共振峰
作者指出，无需对全频带阻抗进行复杂拟合，只需寻找加载材料后电学阻抗曲线的第一个极大值（即虚部为零时的共振频率 f1）。在 f1 处，总电学阻抗简化为纯电阻的叠加：
通过这一化简，可以建立包含材料声学阻力 RA（即单位面积的气流阻力）和声质量 MA 的二元联立方程组。
2. 系统的两步声学校准法
为了求解上述方程组，必须预先确知扬声器及装置自身的固有参数（总声容 CAT 与声质量 MAC）。作者设计了一套极为优雅的无损校准流程：
- 步骤一：拆除上部腔体（仅保留下部密闭腔），通过阻抗曲线测得系统的初始共振频率 f0。
- 步骤二：在上部安装一个已知精密体积 V 的刚性密封盖，再次测量阻抗曲线，获得新的共振频率 f0′。
利用这两个频率值即可解析出扬声器自身的声容 CAS，进而求得系统的总声容 CAT 和声质量 MAC。完成校准后，测试时只需将材料放置于开口处，测量极值频率 f1 及其对应的阻抗幅值，即可通过本文推导的公式闭环计算出气流阻力 Ra，并最终得到材料的气流阻率 σ。
四、 实验系统设计与材料测试验证
1. 硬件平台搭建

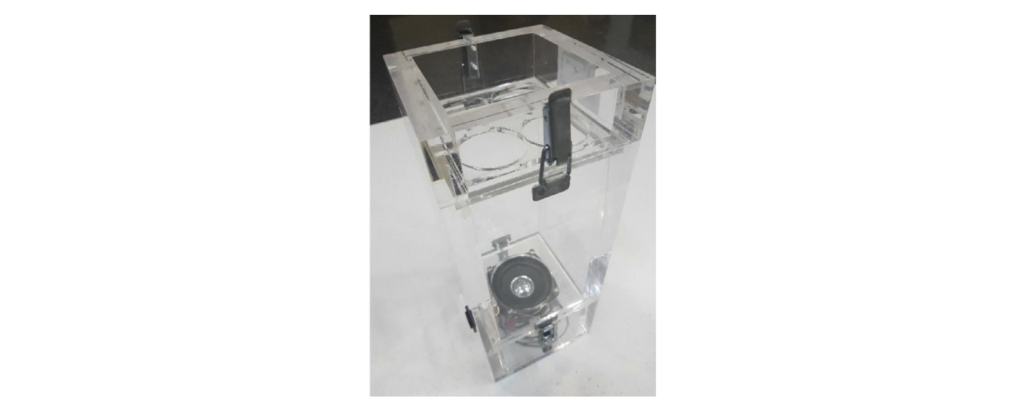

为了验证该理论，研究团队使用厚度为 20 mm的聚甲基丙烯酸甲酯（PMMA）板材搭建了测试装置。该装置上、下腔体的实测体积分别为
中间采用了一只 3 英寸的宽频扬声器。系统必须经过严格密封以防止漏气引入误差。在电学测量端，仅使用了一个 100 欧姆的参考电阻与信号发生器串联，配合运行在普通个人电脑上的 ARTA 软件（LIMP模块），施加 5-2000 Hz 的扫频正弦信号即可直接获取阻抗曲线。这种极简的硬件配置彻底验证了该方法“廉价且易于实现”的初衷。
2. 典型材料的测试对比
实验选取了六种已被充分研究的多孔吸声材料，包括三种不同密度的再生聚酯纤维（I400-40, I400-30, I600-30）以及三种天然椰子纤维（Coco1, Coco2, CocoS3）。
在未放置样品的空载状态下，电学阻抗曲线呈现出典型的第四阶带通系统特征：存在两个明显的谐振峰（175 Hz左右的后腔共振峰与306 Hz的前腔端口共振峰）。当加载多孔材料后，由于材料引入了声学阻尼，第一共振峰向低频发生了偏移，且阻抗的最大幅值显著衰减。
实验结果表明，利用该电声学方法计算得出的气流阻率值与依据 ISO 9053 标准方法测得的参考值吻合度非常高。作者客观地指出，标准方法使用的是圆形切片样品，而本装置使用的是方形切片，这种几何形状差异可能是导致残余误差的次要原因之一，特别是在各向异性的天然/再生纤维材料中。
五、 物理局限与适用边界
科学的严谨性在于清晰地界定方法的适用边界。文献在结果分析部分专门探讨了该方法的物理局限：它对具有高气流阻力的材料（即高度密实的材料）不适用。
作者测试了两种高密度的再生聚氨酯泡沫（D60，实测气流阻力195.2 Ns/m³；D180，气流阻力高达4092 Ns/m³）。阻抗曲线显示，随着材料气流阻力的剧增，原本代表“前腔端口效应”的第二个谐振峰逐渐被彻底抹平甚至消失。此时，声波已经难以有效穿透材料，材料实质上变成了一个“刚性封盖”，导致上腔体从一个谐振端口变成了一个完全封闭的密闭箱体（Closed box）。
一旦系统失去第四阶带通特性退化为二阶系统，基于带通电路推导的公式将产生物理上不一致的奇异结果，导致估算出的气流阻率完全不可靠。经过反复测试，作者得出了该装置的绝对物理上限界限：当材料引发的等效气流阻力超过约 100 Ns/m³（对应声阻约 10 kNs/m⁵）时，该方法失效。
六、 研究亮点与主要结论
综合全文，Alba 等人的这项研究为多孔材料的声学表征提供了一条全新的技术路线。其主要研究亮点和结论可归纳为：
- 首创“无麦克风（Microphone-free）”测量模式：创造性地将传统声学传递函数测量转换为纯电学阻抗测量，彻底免除了对昂贵低频传声器及精密相位校准的依赖，极大降低了实验成本与操作门槛。
- 完善的电声学自校准模型：通过引入附加体积的两次扫频寻峰算法，实现了对系统内部复杂电声参数（如扬声器柔顺性）的自适应校准，理论推导逻辑严密，具有很高的自洽性。
- 精准定位目标应用场景（轻薄织物与低流阻材料）：尽管存在测量上限，但该方法对于中低流阻材料的测试精度完全可媲美ISO标准。文章特别强调，该技术极度契合当前热门的薄型工业纺织品（Technical textiles）领域的声学表征需求。这类薄织物往往具有极低的绝对厚度和极小的气流阻力，传统恒定气流法难以建立有效压差，而本电声学方法则能敏锐地捕捉其微弱的声阻尼变化。
总而言之，《测量多孔吸声材料气流阻率的电声学方法》不仅在跨学科的物理建模（电-机-声类比）上展现了精妙的构思，更以极高的工程实用性，为科研院所和企业提供了一种可快速部署、低成本且准确的标准化测试替代或互补方案。它证明了在特定边界条件下，复杂的微观流体耗散特性完全可以通过宏观的电学指纹被精确解码。
J. Alba, J. P. Arenas, R. del Rey, and J. C. Rodríguez, “An electroacoustic method for measuring airflow resistivity of porous sound-absorbing materials,” Appl. Acoust., vol. 150, pp. 132-137, 2019
