声阻抗测量校准方法研究：双管测量（长管/短管）技术解析

这是一篇针对法国勒芒大学声学实验室 J.-P. Dalmont 于 2001 年发表在《声与振动期刊》（Journal of Sound and Vibration）的权威文献《声阻抗测量，第二部分：一种全新的校准方法》（ACOUSTIC IMPEDANCE MEASUREMENT, PART II: A NEW CALIBRATION METHOD）的深度学术解读。

作为其上篇（Part I: 综述）的延续与实践升华，本文提出了一种基于“双管测量（长管与短管）”的创新校准算法，成功攻克了传统声阻抗传感器校准过程中过度依赖精确声速（温度）以及多参数拟合极易发散的工程难题。以下将从研究背景、核心理论、校准算法、实验验证及研究亮点等维度进行严谨剖析，以供从事声学测量、管道声学及声学传感器研发的科研人员参考。

一、 研究背景与声学阻抗校准的科学瓶颈

在声学阻抗测量系统中，获取高精度的测试数据不仅依赖于硬件设计的精良，更取决于测量系统的校准（Calibration）环节。尽管学界存在多种阻抗测量装置（如双传声器法、容积速度源法等），但关于其校准方法的专门研究却屈指可数。

传统的校准方法往往存在显著的局限性：

  1. 不完全校准：早期的模拟设备通常仅校准传感器的“一阶响应（First order response）”；而多麦克风技术往往只校准麦克风之间的相对幅相响应，忽略了系统高阶寄生参数的影响。
  2. 多参数冗余与发散：Gibiat 和 Laloë 提出的“双传声器三校准（TMTC）”方法虽然完整，但要求使用三个完全已知的声学负载，这在每个测试频点上都会产生大量的复数校准参数（ 3 个复参数），容易引入计算噪声。
  3. 温度/声速极其敏感：传统校准通常需要用到一根长直管作为已知负载，这就要求必须极其精确地知道管内声波的传播常数（Wave constant）。然而，传播常数高度依赖于环境温度。例如，对于一根 1 米长的校准管，仅仅 1°C 的温度测量误差，就会在系统的等效长度修正上引入约 1.7 毫米的物理误差。这对于高精度的测量往往是致命的。

基于上述痛点，Dalmont 在本文中确立了核心科学目标：提出一种能够用最少的参数实现精确校准，且不需要预先精确知道传播常数（即免疫温度波动误差）的全新阻抗校准方法。

二、 核心理论框架：响应矩阵与误差振荡现象

本文的理论基础建立在上篇（Part I）提出的“响应矩阵（Response matrix）”之上。任何一个具有输入信号 e 和 u 的阻抗传感器，其内部电路特性、传感器位置偏差及高阶模态效应，均可统一归纳为一个 2× 2 的校准矩阵，并可进一步解耦为四个关键参数：Re, Ru, b, d。

对于一个末端封闭的单一直管，理想状态下其阻抗应当为 Z=Zccoth⁡(ΓL)Z = Z c coth ⁡ ( Γ L ) 。然而，如果校准不完美（即参数 b, d, γ 存在残余误差），测量得到的信号比值 H = e/u 会发生畸变。为了直观地分离这些误差，作者巧妙地引入了 双曲反正切函数（Hyperbolic arctangent）。
通过对测量信号 H 进行非线性数学变换，理论推导表明：

使用MathJax渲染数学公式
\[ \text{arctanh}(H/KZ_c) \approx \gamma’ – d \cosh(2\gamma’) – \frac{1}{2}\gamma \sinh(2\gamma’) \]

其中，K = Re/Ru 为一阶响应常数，γ’ 包含了传播常数和参数 b，而 γ 和 d 则是高阶误差项。

振荡现象（Oscillations）的物理揭示：将上述公式展开为实部与虚部后，作者发现，校准误差 d 和 γ 会导致测得的 arctanh(H/KZc​)  曲线随着频率的增加，出现类似于驻波干涉的周期性振荡（Periodic oscillations）。其中，振荡的幅度严格正比于误差参数 d 和 γ，而振荡的周期则与校准管的等效长度直接相关。这一深刻的物理现象为后续分离提取误差参数奠定了坚实的数学基础。

三、 创新校准算法：双管测量与同步解调迭代

为了准确提取校准参数并消除温度依赖性，文献设计了一套“长管+短管”的闭环校准算法。

1. 长管测量与同步解调提取（Synchronous Demodulation）

首先，在系统上连接一根闭口的“长直管”（例如1米或2米长）。经过初步的一阶粗略校准后，计算得到带有周期性振荡的 arctanh(H/KZc​) 曲线。
借鉴通信工程中的信号处理手段，作者采用同步解调算法（Synchronous demodulation）来提取误差参数：

  • 将带有振荡的实部和虚部数据，分别乘以估计的sin(2kL′) 和 cos(2kL′) 并通过低通滤波器（Low-pass filter）进行平滑处理。
  • 这种操作可以极其精确地分离出振荡的复数振幅，进而反解出参数 d 的实部/虚部以及 γ 的虚部/实部。
  • 由于该解析过程依赖于近似公式，作者引入了十步迭代法（Iterative process），通过不断更新参数残差 Δd 和 Δγ，直到误差收敛，从而获得极高精度的 d 和 γ。
2. 短管测量的奇效：剥离温度依赖性

在获取 d 和 γ 之后，校准方程中仍剩余一个极其关键的复数参数 b（代表参考截面的位置修正与相位偏置）需要确定。
正如背景所述，如果直接通过理论传播常数计算 b，1°C 的室温波动将带来不可接受的长度计算误差。作者的“神来之笔”在于：引入一根直径相同但长度极短的第二根管（Short tube，如 0.085 米）进行一次附加测量。
通过联立长管和短管在相同环境下的测试方程，可以彻底消去理论传播常数 Γtheo​  项，直接得到参数 b 的无偏估计：

使用MathJax渲染数学公式
\[ b + \text{arctanh}(Z_c Y_t) = \frac{L \cdot \text{arctanh}(z’_r(l)) – l \cdot \text{arctanh}(z’_r(L))}{L – l}  \]

利用该方法，只需保证在测量长管和短管的短暂期间内室温“保持稳定”（即便不知道绝对温度），因温度导致的等效长度误差可从1.7毫米骤降至惊人的 0.15 毫米（针对1°C漂移）。

四、 两端口系统扩展：转移阻抗校准（Transfer Impedance）

本研究并未止步于单端口的输入阻抗（Input impedance），而是将该校准理论系统地推广至两端口（Two-port / N-port）声学网络转移阻抗的测量校准中。

在评估具有两个端口的声学元件（如消声器、乐器音孔、多孔吸声材料）时，必须通过转移矩阵（Transfer matrix）将两个端口的压力与容积速度关联起来。此时，除了对各自端口的传感器进行单端口校准外，还必须校准两个端口之间的 相对响应（Relative response, Re2/Ru1）。

作者论证了，只需在两个已校准的传感器之间连接一根已知长度 L 的直管，利用直管的标准转移矩阵：

通过解构两侧测量信号的比值 e2/u1，便可以运用与单端口长管校准极为类似的数学处理逻辑（且仅需两个校准函数，无需再次测量短管），极其优雅地完成了复杂两端口系统的完整校准。

使用MathJax渲染数学公式
\[ \left( \begin{array}{l l} A & – B \ C & – D \end{array} \right) = \left( \begin{array}{c c} \cosh \Gamma L & – Z _ {c} \sinh \Gamma L \ \sinh \Gamma L / Z _ {c} & – \cosh \Gamma L \end{array} \right). \tag {19} \]

五、 实验验证与工程应用

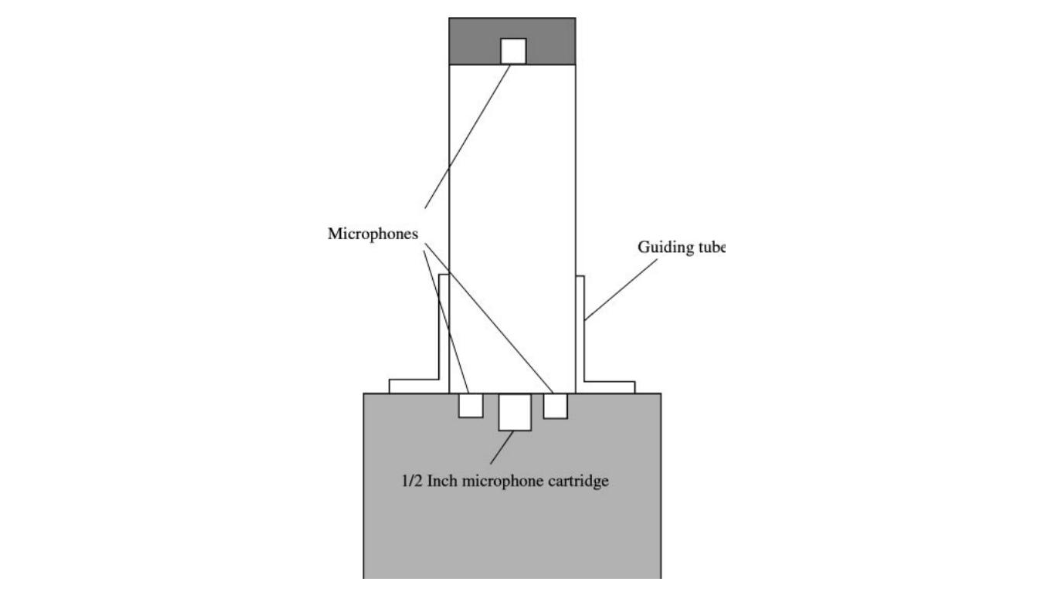

为了验证该算法的鲁棒性，研究团队搭建了一套基于1/2英寸静电麦克风极头（作为宽频容积速度源）和微型驻极体麦克风（作为声压传感器）的定制阻抗测试装置。实验分为两个典型场景：

1. 验证直管理论衰减常数（Attenuation Constant, α）

完成闭环校准后，作者对一根闭口铜管的传播常数进行了反演验证。这是物理声学中极具挑战性的任务，因为必须将残余系统误差压制在极低水平才能显现真实的物理耗散。
实验结果显示，通过该校准方法提取的管内真实衰减常数 αexp ，与经典的热粘性耗散理论（Viscothermal dissipation theory）预测值 αtheo 高度吻合。在高达 5 kHz 的测试频段内，二者的相对误差被严格控制在 3% 以内（图6）。这一结果证明了校准算法具有极高的可信度。

2. 乐器侧孔（Side Hole/Tone Hole）的转移矩阵测量

开孔是管乐器声学设计的核心。为了测定一个短分支管（即侧孔）的声学转移矩阵特性，作者将其置于一直管中段构成对称两端口系统进行测试。
基于之前推导的两端口校准与转移阻抗测量方法，作者成功提取了该侧孔等效电路模型中的关键参数（并联导纳 1/C 和 串联阻抗 B）。实测曲线（尤其是对频率极敏感的寄生质量与辐射电抗）与当时声学界最先进的 Nederveen 与 Dubos 理论模型（考虑了管内流动匹配体积及内外辐射端面修正）实现了极为出色的对齐（图10）。该应用确凿地证实了该方法完全胜任复杂集总元件的精密参数表征。

Schematic drawing of the set-up for symmetrical two-port measurement.

六、 研究亮点与主要结论

综上所述，Dalmont发表的这篇“Part II”文献在声学仪器校准领域具有里程碑式的指导意义。其核心亮点和结论归纳如下：

  1. 极大降低了校准参数冗余与温度敏感性：这不仅是该文献最大的创新点，也彻底解决了学界长期的痛点。利用“长短双管差分法”成功剥离了测试对精确声波传播常数（及精准温度/声速）的依赖。这一特性使得该方法在常规声学实验室（无严苛恒温空调）中依然能保持卓越的测试精度。
  2. 创立了统一的数学提取逻辑：利用双曲反正切变换将复杂的频变校准误差映射为频率域内的“周期振荡”，并巧妙借用同步解调滤波器进行分离提取，数学论证极其严密且计算高效。多达频变的一阶/高阶误差被最终凝练为不到 25 个常数参数，大幅提高了拟合鲁棒性。
  3. 普适性与向后兼容性：该方法不仅适用于容积速度源型阻抗管，也被作者证明同样适用于最常见的“双传声器法（Two-microphone method）”系统。此外，系统性地提出了转移矩阵两端口测量校准范式，为侧孔、微穿孔板等透声/吸声元件的精确测量扫除了校准障碍。

总结而言，这篇文献以其深刻的物理洞察（响应矩阵的建立）和巧妙的数学技巧（振荡解调与长短管消元），为现代声阻抗测试仪器的底层校准逻辑奠定了标准范式。对于当今从事超材料声学表征、汽车管道声学（NVH）以及乐器物理建模的科研工作者，该文献在实验误差溯源与精密系统设计方面，至今依然是一份极具指导价值的经典必读之作。

J.-P. Dalmont, “Acoustic impedance measurement, Part II: A new calibration method,” J. Sound Vib., 2001
