利用双端口方法表征高速小型风扇的声学特性

这是一篇针对发表于《Applied Acoustics》期刊的学术论文《利用双端口方法表征高速小型风扇的声学特性》（The use of the two-port method to characterize high-speed small fans）的深度学术解读。本文系统梳理了该论文的研究背景、双端口声学测量系统的严谨设计准则、针对强反射环境的改进后处理算法、适配器（Adaptor）影响的解耦技术，以及与 ISO 国际标准的交叉验证。本解读旨在为从事气动声学、流体机械噪声控制（如家用电器、HVAC 系统）及管道声学测量的科研人员提供全面、严谨的理论与工程参考。

一、 研究背景与学术动机

在日常生活中，吸尘器、干手器、吹风机等家用电器均包含高速运转的流体机械（小型风扇），这些设备通常会产生显著的空气动力学噪声。为了实施高效的噪声控制，对声源（即旋转风扇）进行准确的声学表征是第一步。

传统上，工业界广泛采用 ISO 5136 标准通过测量管道内辐射的声功率来表征声源。然而，辐射声功率不仅取决于声源本身，还高度依赖于整个系统（如管道尺寸、流场扰动、边界条件等）。因此，这种方法无法预测声源在任意未知系统中的声学行为。

为了获得完全独立于周围环境的声源特性，学术界引入了“双端口模型（ Two-port formulation ）”。该方法在线性时不变的平面波假设下，将管道内所有无源元件建模为 2×2 的散射矩阵（ Scattering matrix ）或传递矩阵（Transfer matrix），并将有源元件（风扇）建模为源向量或源交叉谱矩阵（ Source cross-spectrum ）。这种基于莱特希尔（ Lighthill ）气动声学理论的线性模型，能够对复杂管道网络进行系统级的声学预测。然而，针对转速极高（超 10万转/分钟）、尺寸极小的高速风扇，如何设计高精度的测试台架，以及如何处理极高流速带来的湍流噪声与管道反射干扰，是该领域面临的重大技术挑战。

二、 高精度双端口测量系统的设计准则

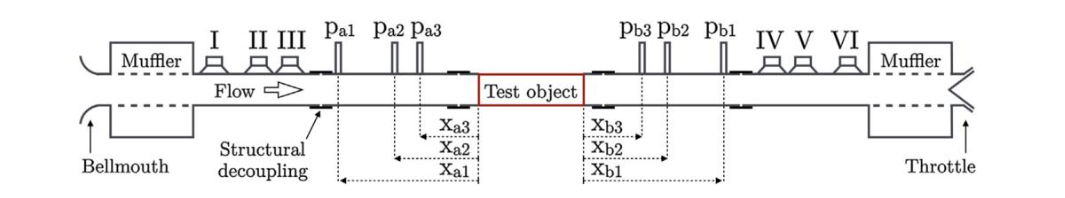

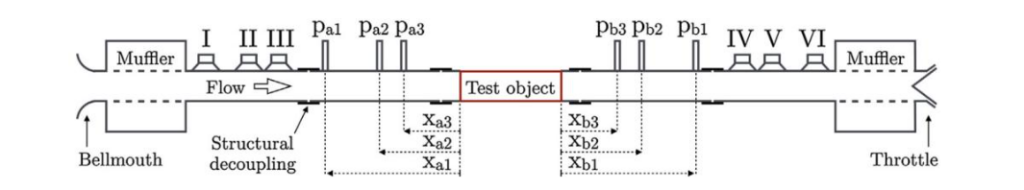

为准确提取散射矩阵与源向量，研究团队详细论述了测量台架（Rig）的设计规范与物理界限：

1. 传声器阵列与测量频段界定

为了利用超定方程（Over-determination）进行平面波分解并覆盖极宽的频带，测试对象两侧必须各安装至少3个传声器。传声器的间距 $s$ 决定了测量的最佳频率范围，其必须满足阿伯姆（Åbom）和博登（Bodén）提出的判据：0.1π(1−M²)<k₀​s<0.8π(1−M²) （其中 M 为马赫数，k₀ 为波数）。为覆盖 100 Hz 至 5000 Hz 的宽频带，本研究选定传声器间距为 17 cm 和 2.5 cm。此外，在有流测量中，传声器的通气孔必须位于前端并与管道内静压相连，以避免静压差改变膜片灵敏度。

2. 声源（扬声器）激发的抗反射优化

台架两侧各配置了 3 个扬声器（共 6 个）以提供外部声学激励。为避免某些频率下扬声器恰好处于声压驻波节点，扬声器之间的间距比例被设计为无理数，确保全频带内的高信噪比。更关键的是，扬声器前腔（连接至测量管道的体积）必须极小。大体积前腔会在管道侧壁引入巨大的声阻抗突变，从而产生强烈的声波反射。

3. 管道声衰减模型的修正：湍流与粘热损耗

管道的直径决定了截止频率（Cut-on frequency），即平面波模型失效的上限。同时，声波在管道中传播的衰减系数对测量精度至关重要。研究指出，目前广泛使用的 Dokumaci 粘热衰减模型忽略了湍流损耗；而通过 Howe 的湍流衰减模型对比发现，对于直径 25 mm、马赫数 0.1 的管道，在 300 Hz 以下，湍流损耗远大于粘滞-热传导损耗。这意味着在低频段必须引入湍流衰减修正，以消除测量中的系统偏差。

三、 核心理论突破：改进的源交叉谱矩阵计算方法

在双端口测试中，目前最主流的方法是Lavrentjev与Holmberg等人提出的“标准方法（Standard method）”。该方法通过利用传声器之间的交叉谱（Cross-spectra）而非自谱（Auto-spectra），巧妙地将只在局部相关（相关长度内）的流体动力学噪声（气流噪声）平均抵消。

1. 标准方法的“奇异性”缺陷

标准方法在推导风扇自身的源向量 p_s 时，需要利用矩阵 C ，而计算 C 需要对包含台架端部反射系数（ R_a, R_b ）的矩阵 T+​(x)+T−​(x)R 进行求逆。研究通过严谨的误差分析发现：当台架端部的反射系数极高（ ∣Ra​∣,∣Rb​∣→1 ）时，该矩阵将趋于奇异，其条件数（Condition number）趋于无穷大。此时，传声器测量的任何微小噪声误差 dp 都会被无限放大，导致计算出的源交叉谱在低频段出现剧烈且毫无物理意义的寄生振荡。

2. 改进的无逆矩阵方法（New Method）

为了解决强反射环境下的计算崩溃问题，研究团队提出了一种直接基于伪逆矩阵（Pseudo-inverse）的全新后处理算法。新方法直接对两侧传声器的平面波分解公式进行矩阵组合，构建投影矩阵 D，从而跳过了对端部反射系数 R 的显式依赖及求逆过程。

• 优势：在存在较大扬声器前腔体积（强反射）的测试中，标准方法在 500 Hz 附近出现了巨大的伪峰；而新方法由于避免了矩阵奇异性，得出了平滑且符合物理规律的宽带声源自谱。
• 局限与折中：然而，由于新方法在数学推导中不可避免地调用了同一传声器的自谱数据（包含了气流湍流噪声），它对气流噪声极为敏感。通过人为注入高斯白噪声的抗干扰测试表明，当信噪比降至 0 dB 时新方法完全失效，而标准方法则极其稳健。
  因此，论文得出重要工程结论：最佳的策略是通过机械设计（极致减小扬声器前腔体积）来降低系统本征反射，从而使得更加抗气流噪声的标准方法得以安全使用。

四、 适配器（Adaptor）声学影响的数学解耦技术

在真实的工程测试中，微型风扇的进出口几何尺寸通常与标准的测试圆管直径不匹配，必须使用适配器（Adaptor）进行过渡。然而，由于截面积的变化和内部反射，适配器会极大地扭曲风扇真实的双端口数据。

为此，本研究开发了一套严密的数学消除（Holder removal process）机制：

1. 矩阵空间转换：研究详细给出了如何在最适合声源叠加的“散射矩阵（S）”与最适合管道级联的“传递矩阵（T）”之间进行线性代数转换的完整公式体系。

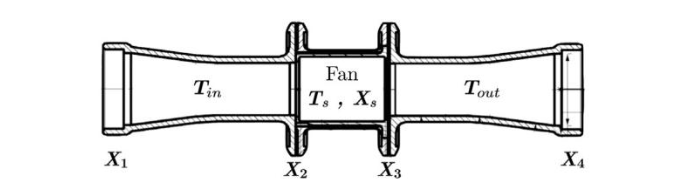

2. 适配器解析建模：将适配器拆解为直管段和圆锥渐变段的级联，利用一维声学理论精确计算出适配器入口 T_in 和出口 T_out 的传递矩阵。
3. 矩阵剥离：通过关系式 T_tot​=T_in​T_s​T_out​ ，直接通过矩阵求逆运算 T_s​=T_in⁻¹​T_tot​T_out⁻¹​，将外围的适配器矩阵从总测量值中“剥离”，精准还原出内部风扇的本征声学传递矩阵 T_s 和源向量 X_s。

方法验证：研究人员移除了风扇，直接将进出口适配器对接进行空载测试（理想状态下中心部分传递矩阵应为单位矩阵）。实测结果表明，剥离适配器影响后，中心部位的透射系数极高（误差 <5%），反射系数接近于 0（误差<0.2 ），完美验证了该解耦模型的准确性。应用于实际的 Dyson 高速风扇（126,000 转/分钟，马赫数 0.02）后发现，未经处理的交叉谱不仅整体幅值错误（由截面积突变引起），其频谱形态也被适配器的共振反射严重扭曲，进一步凸显了本解耦技术的必要性。

五、 实验验证与探究 ISO 5136 标准的数据假象

为了对测得的双端口数据进行终极验证，研究团队将同一台风扇置于严格遵循 ISO 5136 标准的消声管道台架中进行了传统的声功率级测量（测试环境假设管端为完全消声/无反射）。

随后，研究团队利用此前在双端口台架中提取出的风扇本征双端口模型（已解耦适配器影响），辅以解析法构建的 ISO 管道传递矩阵模型，通过正向计算，预测出了 ISO 台架传声器位置理应测得的声压自谱。

令人惊叹的结果出现了：

1. 完美匹配宏观趋势：无论是在宽带气动噪声的整体声压级上，还是在随频率变化的趋势上，基于双端口模型预测的声压谱与实际在 ISO 管道中测得的声压谱高度吻合，有力地证明了测量与解耦技术的正确性。
2. 揭示“消声管”的反射假象：ISO 5136 的实测数据在全频带内呈现出明显的锯齿状波动（Oscillations）。如果直接假设ISO管道是完美消声的（反射系数为 0）进行模型计算，得到的预测曲线是极其平滑的，这说明这些波动绝非风扇声源的固有特征。进一步，通过在数学模型中为人为赋予 ISO台架端部 R≈0.2 （典型的不完美消声端反射率）的反射系数，预测曲线立即重现了与实测数据几乎完全一致的振荡幅值与频率。
   这一发现深刻地揭示了传统声功率测试标准（ISO 5136）的盲区：即便是被标定为“消声”的工业标准管道，其残余反射依然会严重污染最终的辐射声功率数据，而“双端口方法”则能以透视般的解析能力彻底剥离这些系统级干扰。

六、 研究亮点与主要结论

主要结论：
本文针对超高转速、微小尺寸流体机械的声学特性表征，成功设计并验证了一套高精度的声学双端口测试台架与后处理框架。研究证明，必须在低频段引入湍流衰减模型以补偿管道传播损耗；开发的新型无逆矩阵算法有效避免了强反射下的计算奇异性，但对流噪声极为敏感；建立的适配器传递矩阵剥离技术，使得利用标准尺寸管道精准测量非标准接口的复杂风扇成为可能。最后，通过与 ISO 5136 规范的对标计算，进一步验证了提取出的声源交叉谱的高保真度。

研究亮点与未来展望：
该研究的最大亮点在于其极强的物理闭环特性——从声学理论方程、台架的声-结构设计优化、消除流噪与反射的信号处理算法，一直打通到系统级的应用验证。其关于“去除适配器效应”的数学解耦过程，极大地扩展了双端口测试系统的泛用性。在未来，研究团队指出，进一步的工作方向将聚焦于探索声源交叉谱和散射矩阵随转速（RPM）与体积流量变化的声学比例定律（Scaling laws）。一旦掌握该定律，只需对风扇进行极少数工况的测试，即可泛化预测其在整个工作包络线内的气动声学特性，这将为消费级空气动力学产品的静音研发带来革命性的效率提升。
