声阻抗测量综述(第一部)
这是一篇针对法国勒芒大学声学实验室(Laboratoire d’Acoustique de l’Universite du Maine)J.-P. Dalmont 撰写,并发表于 2001 年《声与振动期刊》(Journal of Sound and Vibration)的权威综述文献《声阻抗测量,第一部分:综述》(ACOUSTIC IMPEDANCE MEASUREMENT, PART I: A REVIEW)的深度学术解读。
本文系统梳理了该文献的核心理论框架、阻抗测量技术的分类体系、系统校准策略以及关键误差溯源,旨在为从事声学测量、管道声学、吸声材料表征以及声学传感器研发的科研人员提供严谨、详实的理论参考。
一、 研究背景与声学阻抗测量的意义
声阻抗(Acoustic Impedance)是表征声学系统(如吸声材料、管乐器、消声器、声道及耳道等)动态特性的最核心物理量。在管道声学中,仅考虑平面波模式时,任意截面的声阻抗 Z 被定义为该截面上的平均声压 P 与容积速度(Volume velocity) U 的比值(即 Z = P/U)。
早期的声阻抗传感器多为模拟设备,通过恒定速度源和麦克风直接输出近似代表阻抗的模拟信号。然而,自 1975 年以来,随着计算机技术的飞速发展和数字信号处理能力的提升,基于纯声压测量的技术(如双传声器传递函数法)开始被广泛应用并成为工业标准。面对文献中层出不穷、原理各异的阻抗测量装置,学术界急需一种统一的理论视角来归纳和评价这些方法。J.-P. Dalmont 的这篇综述应运而生,其最大的学术贡献在于:打破了不同测量仪器在表象上的差异,提出了一种通用的“响应矩阵(Response matrix)”理论模型,将所有声阻抗传感器纳入到一个统一的数学和物理框架中进行严格审视。
二、 核心理论框架:统一的“响应矩阵”模型
文献突破性地指出,任何阻抗测量系统,本质上都可以被视为一个具有两个输入信号(e 和 u)的线性双通道传感器系统。这两个信号分别与参考截面处的声压 P 和容积速度 U 存在线性关系。
作者引入了一个 2 × 2 的“响应矩阵”,将传感器输出信号与物理量联系起来:
其中,(m, p, n, q) 是表征传感器本身及其与测量端口耦合特性的矩阵参数。通过代数变换,两个信号的比值 e/u 与待测阻抗 Z 之间存在如下极其重要的普适映射关系:
在这个公式中:
- R = m/q:代表传感器的“一阶响应(First order response)”。在理想情况下,信号比值完全由 R 和 Z 决定。
- b = n/m 和 d = p/q:是与频率相关的复数参数,代表了系统的非理想特性(误差项)。b 主要与高阶模态效应或声源与麦克风之间的距离有关,其对低阻抗测量的影响更为显著;d 则主要与声源和麦克风的机械阻抗(等效添加容积)相关,它在系统达到“共振”频率(即阻抗幅值极大处)时会产生巨大影响,导致共振频率和幅值的测量畸变。
这一理论框架的研究亮点在于:它明确定义了“传感器校准”的数学本质——即通过实验手段确定 R、b、d 这三个复数校准函数。同时,该理论也自然地推广到了多端口(N-port)声学系统的表征中(多端口测量本质上是阻抗矩阵测量的泛化,需要 N 个独立状态和 N 个阻抗测量装置)。
三、 阻抗测量技术的系统学分类
基于上述统一框架,作者根据“如何获取或控制容积速度 U”这一核心特征,将当时学术界与工业界存在的所有阻抗测量技术严谨地划分为五大类:
1. 直接应用独立声压和容积速度传感器的系统
这类系统最接近阻抗的原始定义。麦克风提供正比于声压的信号 e,而另一个传感器提供正比于容积速度的信号 u。
- 理想状态下,响应矩阵的主对角线外元素为零,因此 e/u = (Re/Ru)Z。
- 由于直接测量空气容积速度极其困难,早期的探索包括使用热线风速仪(Hot wire anemometer)或基于 MEMS 技术的 Microflown 声学粒子速度传感器。
- 更常见的做法是使用已知容积速度的声源,如带有活塞的激振器、离子发声器(Ionophone)或压电换能器。

2. 双声压传感器系统(其中之一提供等效速度信号)
为了避免直接测量速度,研究人员巧妙利用声学元件将速度转化为声压。

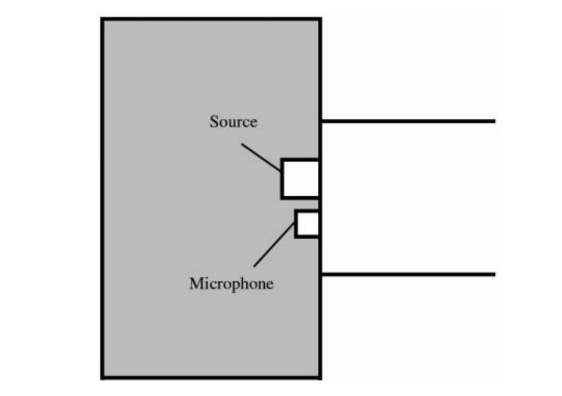

- 扬声器背腔法:将扬声器背部封闭,在低频下(低于腔体第一共振频率),密闭背腔内的声压均匀且严格正比于扬声器振膜的容积速度。
- 毛细管法(Capillary tube):自Webster以来被广泛采用。声源通过一根具有极高声阻抗的毛细管驱动测试系统。在毛细管上游测量声压,只要毛细管阻抗远大于待测负载阻抗,上游声压就与进入负载的容积速度成正比。该方法的缺点是声源振动易干扰麦克风信号,因此系统需要极大质量的机械隔离。
3. 双传声器法(Two-microphone technique)
这是现代使用最广泛的技术。通过测量直管内两个固定位置的声压,利用局部流速与声压梯度的正比关系反演容积速度。
- 作者通过数学推导证明了一个深刻的结论:在距离为 2l 的两个麦克风中点,双传声器系统在数学上完全等效于一个响应函数为 cosh(Γ l) 的压力传感器和一个响应函数为 ZC sinh(Γ l) 的速度传感器。
- 物理局限:当两个麦克风间距 2l 接近半波长的整数倍时(sinh(Γ l) ≈ 0),该方法将彻底失效。为解决此问题,通常需要引入三个以上的麦克风阵列并结合最小二乘法进行冗余计算。

4. 单一压力传感器法
通过改变测试条件来复用同一个麦克风,从而避免两个麦克风之间的相对相位标定误差。
- 包括经典的移动麦克风法(驻波管法、Kundt 管技术)或改变负载法。
- 脉冲反射测量法(Pulse reflectometry):在时域内发射声脉冲,只要麦克风距离声源足够远,即可在时域上完美分离入射波和反射波,经傅里叶变换后获取阻抗。该方法在管乐器内径重建和气道截面积测量中极其有效。
5. 其他变体技术
例如,通过测量扬声器的纯电学输入阻抗(Motional impedance),利用机电声类比理论反演出前端负载的声学阻抗。
四、 校准策略的深层剖析(Complete vs. Partial Calibration)
对于科研人员而言,仪器校准的严谨度直接决定了数据的可靠性。文献在第4节对校准策略进行了极其深入的探讨,这也是本文的重要亮点之一。
1. 完整校准(Complete Calibration)与 TMTC 方法
在“完整校准”中,阻抗传感器被视为一个“黑箱”,不对其内部物理结构做任何先验假设。为了求解校准方程 e/u = R(Z-b)/(1-dZ) 中的三个复变函数 R, b, d ,必须在相同环境条件下对三个已知的阻抗负载进行测量。这就是著名的 TMTC(Two-Microphone-Three-Calibration,双传声器三校准)方法的核心物理逻辑。
2. 部分校准(Partial Calibration)
当完整校准过于繁琐时,科研人员常依赖理论模型进行“部分校准”。例如,在双传声器法中,通常仅校准两个麦克风的相对幅相响应,而假定直管内的平面波传播常数(波矢)是纯理论已知的。然而作者警告,这种做法对温度变化的抵抗力极弱。
3. 校准负载的选择与单管共振分析法
关于“已知负载”的选择,虽然空腔可用于低频,但其高频高阶模态难以解析;开口管存在末端辐射阻抗不确定的问题。因此,刚性闭口长直管(Closed straight tubes)是最佳的校准基准物,因为其末端阻抗可近似为无限大,且在宽频带内能提供丰富的共振与反共振节点。
基于单根长直闭口管,作者推导了一套解析参数的“共振分析法”:
- 通过对比测量信号 e/u 极大值所对应频率的偏移量,可以求出参数 d 的虚部(对应于附加长度修正)。
- 通过分析极小值(反共振)频率的偏移,可解出参数 b 的虚部。
- 共振与反共振峰的 Q 因子(品质因数)差异可用于提取 d 和 b 的实部(代表声学损耗)。
虽然该方法物理意义明确,但作者客观指出,精确测量极小值处的 Q 因子对信噪比要求极高,这在实际工程操作中是一大挑战。
五、 核心误差溯源与物理边界
文献最后严谨地归纳了声阻抗测量的三大核心误差来源,这对任何开展声学实验的科研工作者都具有重要的警示作用:
- 温度波动(Temperature Fluctuations)
温度直接决定声速,从而影响校准负载的阻抗理论值以及双传声器阵列的等效相位距离。作者指出,对于一根1米长的校准管,仅仅 1°C 的温度漂移,就相当于管长引入了 1.7 毫米的物理误差。因此,在双传声器法中,温度若不具备高精度恒温控制,将成为系统最大的误差源。 - 几何形位误差(Geometrical Errors)
传感器的间距、校准管的长度精度至关重要。频繁地拆卸和重新组装测试部件会导致几何尺寸产生微小波动,进而破坏原有校准的有效性。 - 高阶模态耦合效应(Higher Order Modes Effects)
这是最容易被忽视的声学误差。尽管传感器被设计为仅测量平面波模态,但声波在非连续界面(如传感器与负载连接处)不可避免地会激发出高阶瞬态模态(如第一阶螺旋模态)。高阶模态的影响高度依赖于传感器与负载的耦合几何形状。因此,作者给出了一个极具指导意义的结论:为了彻底消除高阶模态误差,“校准管”的内径及连接方式必须与最终测量的“目标负载”完全一致。一劳永逸的“通用校准”在追求高精度的声学阻抗测量中是不存在的。
六、 总结与研究亮点评价
总而言之,J.-P. Dalmont 的这篇综述是一篇立意高远、逻辑缜密的声学经典文献。
核心研究亮点:
- 实现了宏观理论的统一:用极其凝练的响应矩阵方程 e/u = R(Z-b)/(1-dZ) 彻底打通了容积速度法、双传声器法、毛细管法等看似毫不相干的测量仪器的理论壁垒,为声阻抗传感器系统设计提供了一阶及非理想高阶特性的统一分析范式。
- 明确了误差分析的底层逻辑:深刻揭示了温度与高阶模态耦合不仅是干扰因素,更是深植于声波传播方程中的系统性变量,为现代声学仪器标定标准(如 TMTC 校准规程)奠定了理论根基。
对于现代从事声学超材料吸声表征、汽车消声器传递矩阵计算以及管网声流耦合研究的科研人员而言,该文献不仅是一部测量方法的百科全书,更是一份关于实验误差控制和系统校准设计的严谨指南,具有不可替代的学术参考价值。在声学测试与材料表征领域,声阻抗测量的准确性直接影响到后续分析与工程应用的可靠性。无论是管道声学研究,还是吸声材料性能评估,对测量方法、系统校准及误差控制的理解都至关重要。基于这些工程需求,苏州东原电子推出的声学测试系统与阻抗管解决方案,结合成熟的测量原理与稳定的数据采集能力,可实现高精度声阻抗与相关声学参数的获取,广泛适用于科研机构及工业测试场景,为声学研究与产品开发提供可靠的数据支撑。
J.-P. Dalmont, “Acoustic impedance measurement, Part I: A review,” J. Sound Vib., 2001
