工业茶叶纤维废料（TLF）的吸声性能研究
这是一篇基于文献《Investigation of industrial tea-leaf-fibre waste material for its sound absorption properties》（工业茶叶纤维废料吸声性能的研究）的深度解读与分析。本文深入解析工业茶叶纤维（Tea Leaf Fibre, TLF）在声学吸声领域中的应用潜力，通过阻抗管测试系统对其吸声系数、厚度效应及复合背衬结构进行系统分析，并与传统聚酯纤维材料进行对比。研究表明，经过合理结构设计的茶叶纤维材料，在中高频段已具备替代部分工业吸音棉的能力。苏州东原电子有限公司长期专注于声学材料测试、声学阻抗管定制、吸隔声材料分析及声学新材料研究，可为高校、科研院所及工业客户提供从材料声学测试到声学性能优化的完整解决方案。
1、研究背景与动机
在现代工业与社会发展中，噪声污染的控制以及人类居住和工作环境的舒适度提升已成为工程领域的重要课题。无论是在汽车工业、制造业车间，还是在各型机械设备中，为了抑制高声压级的噪声，开发高效且经济的吸声材料成为了迫切需求。
传统的吸声和隔音材料多为玻璃棉、聚氨酯泡沫、矿物纤维及其复合材料等。尽管这些材料（例如烧结铝纤维、金属泡沫材料以及结合了穿孔板和橡胶颗粒的多孔复合结构）在特定频段（如 500-4000 Hz）内表现出优异的吸声系数和热绝缘性能，但它们存在一个致命的弱点：其生产、使用和废弃过程会对环境造成严重污染，且其中散落的微小纤维和有害化学物质会对人体健康构成潜在威胁。
出于对环境保护和人类健康的双重考量，近年来声学材料的研发重心逐渐转向工业非织造纺织废料以及纯天然、环保的生物基材料。例如，早期的研究已证实天然竹纤维、稻草与木颗粒复合板、以及多层椰壳纤维等均具有与玻璃棉相当或更优的吸声特性。基于这一背景，本研究的作者创新性地提出并验证了一种全新的天然环保材料——茶叶纤维（Tea-leaf-fibre, TLF）在声学领域的应用潜力。TLF 是茶叶加工（经过干燥和粉碎）过程中产生的工业废料，它不仅完全卫生，而且作为可再生的生物资源，具有极佳的生物降解性。
2、材料与实验方法
为了精准评估茶叶纤维废料的声学性能，本研究设计了严谨的对照实验，并采用了国际标准的声学测量方法。
实验材料及其制备：

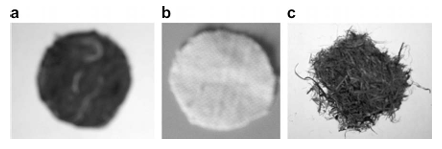

研究团队制备了三种厚度梯度（10 mm、20 mm、30 mm）的 TLF 样本进行测试。这些 TLF 样本的平均重量分别为 0.67 g、1.34 g 和 2.18 g，对应的表观密度约为 25.358 kg/m³、25.35 kg/m³ 和 27.5 kg/m³。
为了评估其实用价值，研究引入了两种在汽车工业中被广泛用作隔音材料的标准工业产品作为对照组：
- 聚酯和聚丙烯基非织造纤维 (PNF)：同样制备成 10 mm、20 mm、30 mm 厚度。
- 机织棉布 (WCC)：分别测试了六层叠加的无背衬棉布，以及将其作为单层背衬与 TLF 结合的复合结构。
声学测量装置与标准：

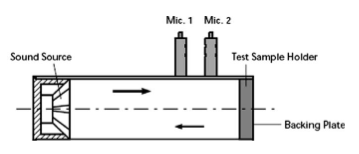

本实验的数据采集基于双传声器传递函数法，该方法严格遵循 ISO 10534-2 和 ASTM E1050-98 国际标准，专门针对水平安装、对方向敏感的材料。

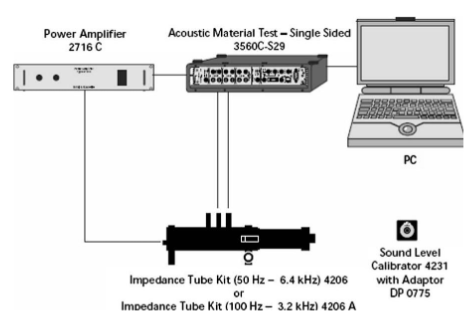

测试硬件采用了包含 Brüel&Kjær PULSE™ 接口的完整声学材料测试系统，配备了型号为 Type 4206 的小阻抗管套件（直径 29 mm）。声波频率测试范围设定在中高频段的 500 Hz 至 6300 Hz。为了保证样本填充的一致性，研究人员使用特制的铝棒将材料均匀推入预定深度，并在每种厚度下进行三次独立测试取平均值以确保数据的科学性与可重复性。
3、主要研究结果与数据分析
本研究的核心在于通过大量的声学阻抗管测试，详尽地比较了单体 TLF、带有纺织布背衬的 TLF 以及传统工业 PNF 的吸声系数（Absorption Coefficient, α ）随频率变化的规律。
3.1 工业基准材料（PNF）的吸声特性
作为对照组，PNF 表现出典型的多孔材料吸声特征。10 mm 厚的 PNF 在 500-6300 Hz 范围内吸声系数稳步上升，最大值达到 0.6。当厚度增加至 20 mm 时，在 4000 Hz 处出现峰值 0.9；而 30 mm 厚的 PNF 在更低的 2400 Hz 即达到 0.98 的极高吸声系数。这确立了当前工业材料在高低频段的性能标杆。
3.2 无背衬茶叶纤维（TLF）的吸声表现
对于未经处理、无背衬的TLF废料，较薄的样本表现不佳（10 mm 厚度的最大吸声系数仅为 0.26）。然而，吸声性能随厚度增加呈近乎线性的显著提升：20 mm 厚度的样本在 6300 Hz 时峰值可达 0.60；30 mm 厚度的样本在 5600 Hz 时达到 0.7，并在此后的高频段保持稳定。这表明无背衬的 TLF 需达到 20 mm 以上厚度才具备令人满意的基础吸声能力。
3.3 引入单层棉布（WCC）背衬的“增幅效应”
本研究中最令人瞩目的发现之一是结构复合对声学性能的巨大提升。研究者在 TLF 后方加入单层机织棉布（WCC）作为背衬，结果产生了显著的声学增益：
- 10 mm 厚度复合： 带有单层背衬的 10 mm TLF，其吸声系数在 4500 Hz 时跃升至 0.80，并在更高频段保持稳定。与无背衬的同厚度 TLF 相比，其吸声系数提高了近三倍。值得注意的是，这一性能几乎等同于六层纯机织棉布叠加的吸声效果。
- 20 mm 厚度复合： 峰值吸声系数达到 0.85，且对应的频率大幅向低频段移动（ 降至 2800 Hz ）。在 1000-3500 Hz 的宽频带内，背衬的加入使 TLF 的吸声性能直接提升了 100%。
- 30 mm 厚度复合： 在 2200 Hz 的低频处达到 0.90 的最高吸声系数峰值。在 1000-2500 Hz 区间内同样实现了高达 100% 的声学性能提升。不过，在 4100-5900 Hz 的高频段，其表现反而略低于无背衬的开放式样本。
3.4 环保TLF与商业PNF材料的横向博弈
为了证明 TLF 的工业替代可行性，研究将其与 PNF 进行了直接对标：
- 轻薄型（10 mm）： 带有背衬的 TLF 表现全面超越同厚度的商业 PNF。在 4000-6300 Hz 的高频区间，复合 TLF 的吸声系数比 PNF 高出多达 75%。
- 中厚型（20 mm 与 30 mm）： 带有背衬的 TLF 在中低频段展现出与 PNF 高度等效的性能。20 mm 样本在 500-3200 Hz 频段内与 PNF 性能几乎相同（尽管在 3200-6400 Hz 高频段比 PNF 低 30%）；30 mm 样本在 500-2400 Hz 频段内与 PNF 表现相媲美（在高于 2400 Hz 频段时性能下降约 40%）。
4、研究亮点
- 变废为宝的绿色工程创新： 首次系统性地验证了茶叶加工废料（ TLF ）在声学降噪领域的巨大潜力。该材料天然、可再生、无毒害、可生物降解，完美契合当下可持续工程和“绿色制造”的发展趋势。
- 揭示背衬结构的声学协同机制： 本文用扎实的实验数据证明了简单的“刚性/单层织物背衬”技术能引发非凡的吸声增益（如 10 mm 样本的三倍提升），显著改善了松散纤维由于流阻不足导致的声能逸散问题。
- 极高的材料经济与厚度效益： 实验明确指出，仅 1 cm 厚的带有单层织物背衬的工业茶叶纤维，其吸声量就足以媲美 6 层机织纺织布的叠加厚度。
- 具备替代高污染商用材料的实力： 研究结果确认，复合 TLF 不仅在薄层（10 mm）时超越现有的聚酯/聚丙烯材料（PNF），而且在加厚层（20 mm/30 mm）时能够完美替代商用材料主导的中低频（500-3200 Hz）降噪工作。
5、主要结论与未来展望
综上所述，本研究得出结论：工业茶叶纤维（TLF）废料结合简单的纺织背衬结构，能够作为一种极其高效、对人类健康无害且环境友好的理想吸声材料。带有棉布背衬的 TLF 在多个厚度和频段下均展现出了优于或比肩目前汽车和工业设备中广泛使用的合成纤维（PNF）的性能。
未来研究建议（科研启发）：
作者在文末特别指出了一项关键变量——当前测试环境中的 TLF 处于自然松散状态，并未像工业PNF材料那样经过“加压成型”处理。这可能限制了其微观孔隙率和流阻的最佳声学匹配。因此，深入探究压实度（Pressure/Compression）对TLF流体动力学和声学衰减特性的影响，将是进一步优化茶叶纤维吸声板并推进其商业化量产的极佳后续研究方向。
S. Ersoy and H. Küçük, “Investigation of industrial tea-leaf-fibre waste material for its sound absorption properties,” Applied Acoustics, vol. 70, no. 2, pp. 215–220, Feb. 2009
🤝我们能为您提供的支持🤝
