天然材料吸声性能的预测与模型反演

本研究通过声阻抗与传播常数的最佳拟合反演律，为天然材料吸声性能的准确预测提供了新的理论工具。这一进展不仅推动了可持续声学材料的发展，也揭示了从材料微观表征到宏观声学响应之间跨尺度建模的关键路径。从实验室模型走向工程噪声治理，天然材料的批次稳定性、施工工艺适配性以及长期服役环境下的吸声耐久性，仍是实际应用中需要重点解决的问题。

苏州东原电子有限公司长期专注于👉 工业隔音降噪工程解决方案 👈，致力于设备与厂房噪声治理，为客户提供：

这是一篇基于文献《Predicting the sound absorption of natural materials: Best-fit inverse laws for the acoustic impedance and the propagation constant》（天然材料吸声性能的预测：声阻抗与传播常数最佳拟合反演律）的深度学术解读。本文以严谨的学术风格撰写，旨在帮助科研人员全面理解该文章的理论框架、实验方法、核心物理模型反演、研究亮点以及主要结论。

1. 研究背景与科学动机

在建筑声学和噪声控制工程中，吸声处理通常依赖于多孔合成材料（如岩棉、玻璃棉或聚酯纤维）。尽管这些传统材料具有良好的声学性能，但其高昂的生产成本以及在制造和废弃过程中产生的环境污染问题，促使学术界和工业界将目光转向可持续的天然材料。天然纤维因其来源可再生、生产过程能耗低（低物化能）、对人体健康无害以及优异的热绝缘性能，正日益成为极具竞争力的声学替代品。

根据微观结构，多孔吸声材料可分为泡沫状、纤维状和颗粒状。在显微镜下观察，天然纤维（包括植物纤维和动物纤维）的结构远比合成多孔材料复杂：它们的截面形状极不规则，且往往聚集成不均匀的结构。更重要的是，天然纤维的直径通常大于合成纤维且变化幅度剧烈（例如，合成矿物纤维的直径通常在 1-10 μm 之间，而棉纤维平均为 8-33 μm，羊毛甚至可达 37-63 μm）。

当前理论模型的局限性： 这种微观结构上的高度不规则性构成了声学理论建模的主要障碍。经典的经验模型（如 Delany-Bazley 模型）是基于规则的矿物纤维推导出的，在应用于粗大的天然纤维时往往失效。而更为复杂的刚性骨架模型（如 Johnson-Champoux-Allard, JCA 模型）虽然引入了孔隙率、曲折因子、热特征长度等多个非声学参数，但这些参数对于高度不均匀的天然材料极难进行直接且准确的测量。

基于此，本研究提出了一种反演最佳拟合（Inverse Best-fit）方法，旨在绕过复杂的微观参数测量，仅使用容易获取的宏观参量（气流阻率），通过逆向数值优化算法，推导出适用于特定天然材料的声学计算系数，从而将其顺利纳入声学仿真软件的模型库中。

2. 实验材料与标准声学测试

为了确保模型的普适性与准确性，研究团队选取了 9 种具有代表性的天然及回收材料，并对其进行了严格的声学物理测量：

2.1 评估对象

研究所涵盖的材料包括 6 种植物纤维（红麻、木纤维、椰壳纤维、稻草、芦苇）、1 种动物纤维（羊毛）、回收硬纸板以及颗粒状软木。值得注意的是，为了真实反映纤维本身的声学特性，所有测试的天然纤维均保持未经化学处理的原始状态，仅通过物理压缩成型，完全未使用任何粘合剂（粘合剂通常会显著增加气流阻力并降低吸声效果）。

Photos of the different fibers tested in this paper.

2.2 测试方法与系统

  1. 声吸收系数（ α ）测量： 严格遵循 ISO 10534-2 国际标准，采用双传声器阻抗管（Kundt’s tube）传递函数法。阻抗管内径为 10 cm，为保证低频测量的准确性，通过调整麦克风间距（高于 250 Hz 为 5 cm；低于 250 Hz 为 10 cm），获得了 125 Hz 至 2000 Hz 的三分之一倍频程声吸收数据。
  2. 气流阻率（ σ ）测量： 依据 ISO 9053 标准，舍弃了连续气流法，转而采用交变气流（Alternate airflow）法。该方法可以在更多的循环中平均结果，不仅降低了测量不确定度，还能更好地实现测试体积内的绝热密封。

测量结果特征： 气流阻率的测试结果显示，天然材料的标准差普遍较高。这种高标准差证实了天然纤维材料存在高度的各向异性和密度变化（如非层流气流的出现）。这也进一步印证了通过直接测量微观物理参数来构建声学模型的困难，从而突显了采用基于宏观结果进行反演建模的必要性。

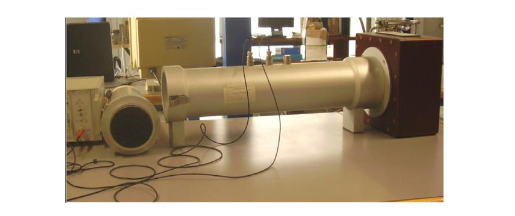

Kundt’s tube for the absorption coefficient measure (above) and airflow resistance measurement system at alternate airflow (below).

3. 数值反演与最佳拟合模型构建

本研究的理论核心建立在 Delany-Bazley (D-B) 经验模型的基础架构之上，通过数学寻优算法赋予其新的生命力。

3.1 D-B 模型的基本方程

对于多孔吸声材料，材料内部的空气分子在声波激发下产生振动，通过摩擦和粘滞效应将声能转化为热能。D-B 模型将多孔层视为具有刚性骨架的块体材料，认为仅需气流阻率 ( σ ) 这一单一声学参数，即可确定材料的特征波阻抗 ( zc ) 和复数传播常数 ( kc )。其一般表达式为：

使用MathJax渲染数学公式
\[ z_c = \rho_0 c \left[ 1 + c_1 \left( \frac{\rho_0 f}{\sigma} \right)^{-c_2} – j c_3 \left( \frac{\rho_0 f}{\sigma} \right)^{-c_4} \right] \\ k_c = \frac{\omega}{c} \left[ c_5 \left( \frac{\rho_0 f}{\sigma} \right)^{-c_6} – j c_7 \left( \frac{\rho_0 f}{\sigma} \right)^{-c_8} \right] \]

原始 D-B 模型使用矿物纤维测试结果拟合出了一组固定的c1 到 c8 系数。由于天然纤维的独特性，直接套用这组常数会导致预测失效。

3.2 逆向优化与 Nelder-Mead 算法

为了找到最适合天然纤维的 8 个参数（ ci ），作者引入了误差极小化的反演方法。通过表面阻抗 ( zs ) 可以推导出声学反射系数 ( R )，进而得出理论预测的吸声系数 ( α^n,i​ )。

研究者在 MATLAB 中编写了基于 Nelder-Mead 单纯形法（Simplex method） 的非线性优化程序。该算法的核心是最小化一个二次误差函数（Quadratic error function），即材料在各个测试频率点下的实验实测吸声系数 ( αn,i​ ) 与方程预测值 ( α^n,i​ ) 之间的差值平方和。当该误差函数关于各系数的偏导数逼近于零时，即可获得该材料专属的最佳拟合系数矩阵。

4. 核心物理分析与材料表现

研究通过实验数据不仅验证了反演模型的极高精度（二次误差极小），还详尽描绘了各种天然废料的真实声学潜力。

  1. 植物纤维类优异的中高频表现：
    • 红麻 (Kenaf) 和 木纤维 (Wood fibers) 在中高频段（500 Hz 以上）表现出极高的吸声效率。实验发现，将红麻密度提高一倍（从 50kg/m3 到 100kg/m3 ），其声学性能提升的幅度几乎等同于将材料厚度增加一倍。
    • 稻草 (Straw) 展现了惊人的声学潜力，在 630 Hz 以上的广泛频段内，吸声系数稳定维持在 0.80 以上，远超以往部分文献的评估。
    • 椰壳 (Coconut) 作为直径（均值 250 μm ）极粗的纤维，不仅保持了良好的机械鲁棒性，且在低频和中频域均提供了优良的吸声系数，随着厚度增加（如 10 cm 厚度），吸声性能呈显著上升趋势。
  2. 特殊形态材料的声学特征：
    • 芦苇/藤条 (Cane)：研究对比了纯木质部和纯树皮部。发现纯木质部在特定频率（4 cm 厚度对应 630 Hz，8 cm 厚度对应 1250 Hz）会产生强烈的结构共振现象，导致吸声曲线出现明显波峰。
    • 瓦楞硬纸板 (Cardboard)：由于沿平行方向安装，声波通过其大尺度空腔传播。极低的气流阻率表明其并非传统意义上的刚性多孔材料，其吸声主要依赖于纸板空腔内表面的摩擦耗散作用。
    • 软木颗粒 (Cork)：作为唯一非纤维状结构，由含空气的球形轻质颗粒组成。因颗粒尺寸较大，低中频吸声可忽略不计，但当频率提升至 1600 Hz 以上时，吸声系数可迅速飙升至 0.9。
  3. 动物纤维的稳定均一性：
    • 羊毛 (Sheep wool) 内部富含微型空腔结构，加之其氨基酸长链赋予的高回弹性，使其在中高频段的吸声曲线非常平滑且同质，且其实测吸声系数超越了过去部分文献的记录。

5. 研究亮点与学术创新

  1. 规避微观测量的“宏观降维”打击： 首次系统性地针对 9 种极度不规则的天然和可回收材料，提出利用单一容易测量的流体动力学指标（气流阻率），通过反向推导规避了多孔曲折度、热特征长度等测量壁垒。
  2. 揭示自然材料声学参数的非线性随机特征： 拟合得出的 c1​ 到 c8​ 参数表（Table 2）显示出强烈的随机性。这证明了天然纤维无法像矿物棉那样使用同一套“经验通用公式”进行概括，即使气流阻率相近的材料，由于孔隙形态差异，其拟合系数也大相径庭。
  3. 打通理论到商业软件应用的“最后一公里”： 此前，天然材料多停留在实验室测定阶段。本文提出的基于 1/3 倍频程（11 个数据点）验证的本构方程和系数矩阵，使得建筑声学模拟软件（如 ODEON, COMSOL 等）能够直接将这些环保天然材料录入材料库，实现高精度的声场预测。

6. 主要结论

本研究有力证实了：

  1. 未处理的天然生物基纤维材料和回收材料在很大程度上具备与昂贵且污染环境的合成纤维相媲美的吸声系数，尤其是在中、高频段表现卓越。
  2. 天然纤维强烈的非均质性导致气流阻力等宏观参数波动极大，传统前向物理模型不再适用。
  3. 通过最小化实验值与理论模型之间的误差，基于 Nelder-Mead 算法的反演技术能够以极小的二次误差，成功确定了描述各种天然纤维声学阻抗和传播常数的专有物理定律及计算系数。这一成果为推动天然材料在建筑降噪、室内声学修正等工程领域的规模化应用奠定了坚实的理论与计算基础。

U. Berardi and G. Iannace, “Predicting the sound absorption of natural materials: Best-fit inverse laws for the acoustic impedance and the propagation constant,” Applied Acoustics, vol. 115, pp. 131–138, Jan. 2017.

admin

类似文章

发表回复

您的邮箱地址不会被公开。 必填项已用 * 标注
