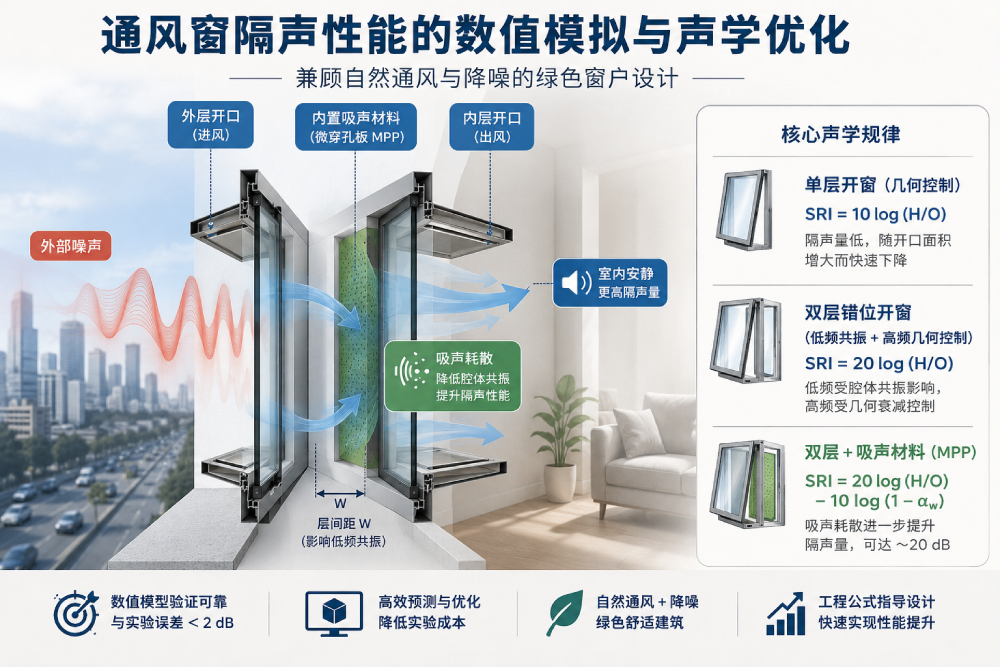

通风窗隔声性能的数值模拟与声学优化
在现代建筑、录音室、实验室及工业厂房中，“既要通风、又要隔声”一直是建筑声学设计中的核心难题。苏州东原电子有限公司长期专注于声学测试分析、声学新材料研究与降噪工程应用，可提供通风窗隔声性能分析、微穿孔板（MPP）吸声结构研究、阻抗管吸声测试、声学仿真优化及定制化声学材料评估服务。本文基于有限元（FEM）数值模拟与 ISO 10140 标准，深入解析双层通风窗、错位结构与微穿孔板吸声系统对隔声量（SRI）的影响机理，为绿色建筑、静音空间与低噪声通风系统设计提供可靠的工程参考。
1、研究背景与动机
在现代高性能建筑设计中，环境可持续性与居住者的舒适度息息相关。自然通风技术因其能够显著降低建筑能耗并改善室内空气质量，正受到越来越广泛的青睐。然而，传统的自然通风窗（如平开窗、上悬窗或推拉窗）在开启状态下会不可避免地导致严重的噪声污染问题，这极大限制了它们在人口稠密和高噪声城市区域的应用。
自 20 世纪 70 年代起，学术界便开始探索既能保证通风又能有效隔声的窗户结构。例如，Ford 和 Kerry 率先提出了“错位开口双层玻璃窗”的概念；此后，Kang 等人研究了微穿孔板（MPP）在声学窗中的应用；近年来，Søndergaard 和 Tong 等人又分别对“送风窗（Supply Air Window）”和“静压腔窗（Plenum Window）”进行了实验室和现场测试。
尽管大量实验研究证实了特定开窗结构（尤其是双层开窗配合吸声材料）能显著提升隔声量，但由于物理样机成本高昂、实验重复性存在挑战，目前仍极度缺乏一种能够系统性指导通风窗设计与参数优化的可靠数值预测模型。基于这一行业痛点，本研究创新性地提出并开发了一种完全符合 ISO 10140 实验室测量标准的有限元（FEM）声学模拟模型，旨在系统探讨窗口尺寸、双层结构及内部吸声材料对自然通风窗隔声性能（Sound Reduction Index, SRI）的量化影响。
2、数值仿真模型与方法学建立

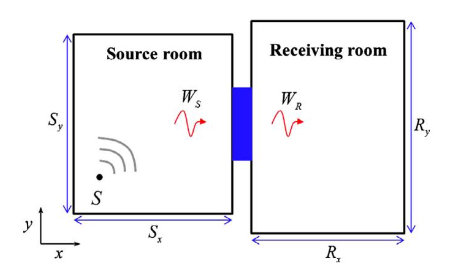

为了精准模拟真实实验室环境并评估通风窗的隔声量，研究团队在 COMSOL 软件中建立了一个严格遵循国际标准的声场边界耦合模型。
2.1 漫射声源室的理论验证与构建

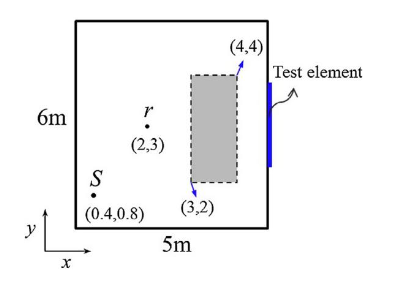

根据 ISO 10140 标准，激发测试结构的入射声能必须在试件表面均匀分布，即声源侧需呈现理想的漫射场（Diffuse field）。为此，本研究在源侧构建了一个具有刚性边界的大型声学空腔（二维尺寸设计为 5 m × 6 m）。
为了从严谨的物理学角度验证该空腔的漫射特性，研究者求解了频域下的亥姆霍兹方程（Helmholtz equation），并利用模态展开法推导了腔内的声压分布解析式。根据 Nélisse 和 Nicolas 提出的准则，当每个三分之一倍频程带内至少存在 6 个声学模态时，才可能形成漫射场。计算表明，该空腔在 125 Hz 及以上频段即可满足此模态密度要求。进一步地，研究通过计算接收区域内声压级（SPL）的空间标准差发现，在 250 Hz 至 2000 Hz 频段内，声压级标准差稳定在 1.5 dB 以下，从而从根本上验证了该仿真空间具有高度的场均匀性与合格的漫射特征。
2.2 接收端自由场与隔声量 (SRI) 的计算

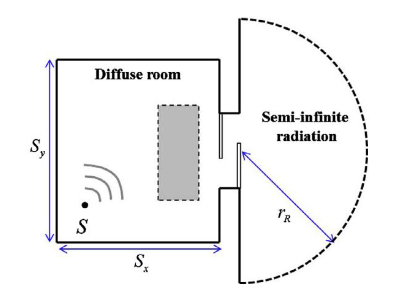

在窗户的接收侧，研究设定了一个带有无限大刚性障板的半无限自由场空间，外部采用无反射辐射边界条件（半径 rR = 4 m），这完美模拟了现实声学测试中的消声室（Anechoic chamber）环境。
在此计算域内，材料的隔声量（SRI）定义为声源侧入射声功率级与接收侧透射声功率级的差值，计算频率范围覆盖了 125 Hz 至 2000 Hz 的 13 个三分之一倍频程带。该计算策略通过捕捉透射声能的空间积分，最大程度保证了数值结果与实验测定值之间的可比性。
3、核心物理分析与声学规律揭示
通过上述 FEM 模型，研究人员对三种典型的通风窗配置进行了系统的参数化扫描，并提炼出了极具工程指导意义的声学经验公式。
3.1 单层开窗：几何控制主导的透射
对于单层部分开启的玻璃窗，声学响应曲线在整个频段内相对平滑，没有出现剧烈的波动。仿真结果表明，其隔声能力极低，且严重依赖于开启面积比例。基于入射声强均匀分布的假设，透射声功率与开口高度（ O ）和窗户总高度（ H ）的比例直接相关。因此提出了一个简洁的预估公式：
SRI=10log（H/O）。
该公式与数值模拟结果高度吻合。结果暗示，要想使单层开窗维持区区 10 dB 的基础隔声量，其允许开启的面积必须小于总面积的十分之一，这在实际通风需求中往往是不可接受的。
3.2 双层错位开窗：低频共振与高频几何控制
为了提升隔声效果，研究引入了双层错位开窗配置（间距 W = 0.3 m ，进出口错开）。在声学机理上，由于进出口的阻抗失配及腔体共振效应，这种双层窗实质上类似于一个管道消声器（Duct silencer）。
仿真数据揭示了双层窗独特的两阶段响应特征：
- 低中频段（Resonance-controlled）：由于腔体模态与进出口域的强烈耦合，该频段的隔声主要受腔体共振控制，隔声量随频率波动明显，且减小开口尺寸能显著提高隔声性能。增加两层玻璃的间距（如从 0.2 m 增至 0.4 m）也有助于改善低频表现。
- 中高频段（Geometry-controlled）：高于管道截止频率（约 560 Hz）后，SRI 曲线趋于平缓。假设声能进入腔体后被充分重新分布，作者将预估公式扩展为：
SRI=20log(H/O)。
在 500 Hz 以上，该几何公式的预测值与复杂的有限元结果高度一致，证明高频传输主要受两次开口面积比的几何衰减控制。
3.3 引入微穿孔板 (MPP) 吸声器的极化增益
双层窗虽有改善，但中高频隔声量仍有局限。本研究的重大突破在于论证了将微穿孔板（MPP）作为吸声体集成至双层窗空腔内的非凡效能。 采用透明材料制成的 MPP（孔径 0.23 mm，厚度 0.2 mm，穿孔率 0.8%）搭配蜂窝状背腔，既不阻挡采光，又能提供宽频吸声。研究发现，当背腔深度 D = 0.05 m 时，引入 MPP 的双层窗的 SRI 发生了质的飞跃：从原先单窗的 5 dB、双层空窗的 10 dB，陡升并在较宽频段内维持在 20 dB 的高水平。
为此，作者进一步修正了工程估算公式，加入了内部能量耗散项：
SRI=20log（H/O）−10log（1−αw） ，其中 αw 代表被空腔内 MPP 吸收的声能百分比。
此外，通过调节 MPP 背腔的深度（ D=0.03, 0.05, 0.1 m ），还可以灵活地将最佳吸声峰值向低频或高频移动，从而实现针对特定城市环境噪声频段的定制化降噪设计。
4、实验验证：模型可靠性的终极确证
为了将纯数值研究锚定在坚实的物理现实基础之上，作者使用该二维 FEM 模型对 Søndergaard 和 Olesen 实施的全尺寸真实窗户声学测量数据进行了严格的对标验证。
验证涵盖了四种典型结构：

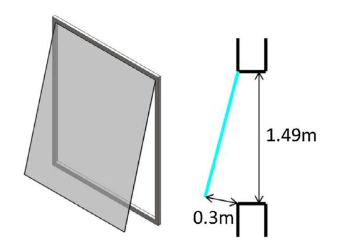

- E1：标准上悬窗（单层）。

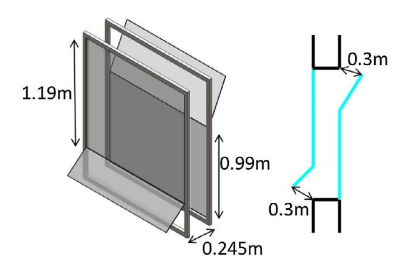

- E2 / E3：不同高度的刚性表面双层错位开窗。

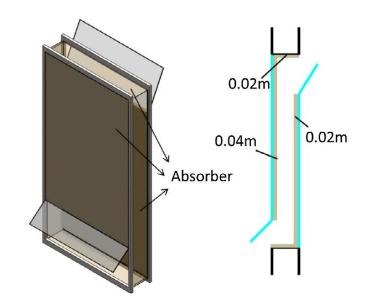

- E4：玻璃和框架上均敷设多孔吸声材料的双层开窗。
对于所有配置，模型给出的模拟曲线与实验测量的 SRI 趋势高度吻合，整体误差小于 2 dB。这种级别的微小差异完全在实验变异性、几何不确定性及未知空气阻尼等合理误差容忍度之内。特别是针对 E4 模型，仿真完美再现了附加 0.04m/0.02m 吸声材料后带来的 SRI 显著提升，不可辩驳地证实了该模型不仅适用于刚性结构，对于内部含复杂声学阻抗材料的处理同样具备高精度的预测实力。
5、研究亮点与学术创新
- 破局实验依赖的标准化建模：首次成功开发了严格遵循 ISO 10140 实验室测试规范的通风窗二维有限元预测框架，其在计算经济性（2D）和声学严谨性（漫射场论证）之间找到了完美的平衡。
- 频域分治与经验公式提炼：深刻揭示了双层通风窗“低频共振控制”与“高频几何控制”的双重物理机制，并史无前例地提出了用于工程界快速估算单层、双层及带吸声体窗户 SRI 的对数几何关联公式。
- 绿色声学材料的跨界融合：通过解析与数值相结合的方式，严密论证了微穿孔板（MPP）在维持自然通风与采光的前提下，能将通风窗的隔声量大幅提升至 20 dB 的颠覆性潜力。
- 极高的工程置信度：在对比多组全尺寸实体实验中实现 <2 dB 的预测精度，彻底打通了从理论仿真到工业落地的最后一公里。
6、主要结论与工程展望
综上所述，本研究证明，部分开启的单层玻璃窗其声学屏蔽效应极低，无法满足现代建筑的降噪需求。带有错位开口的双层通风窗通过声场阻抗失配显著提升了隔声量，但其真正的潜力在于与吸声材料的结合。将微穿孔板（MPP）或多孔材料集成至双层窗的内部空腔中，不仅能够消除共振引发的低频漏声，更能在中高频段额外提供 10-15 dB 的降噪红利。
本研究开发的数值工具及其衍生的工程预估公式，为建筑师和声学工程师提供了一套强有力的手段。未来，设计人员无需再依赖盲目且昂贵的物理打样，即可在计算机中快速调优窗口几何参数与吸声体配置，从而设计出兼顾卓越通风性能与宁静声学环境的新一代绿色建筑构件。
X. Yu, S.-K. Lau, L. Cheng, and F. Cui, “A numerical investigation on the sound insulation of ventilation windows,” Applied Acoustics, vol. 117, pp. 113–121, 2017.
