表面预处理橡胶化轻骨料混凝土的隔声性能与物理机理研究
这是一篇基于文献《Sound insulation properties of rubberized lightweight aggregate concrete》（橡胶化轻骨料混凝土的隔声性能研究）的深度学术解读。本文采用严谨的学术风格撰写，旨在帮助科研人员全面透彻地理解该文章的研究背景、实验设计、声学机理、核心数据、研究亮点以及最终结论。
苏州东原电子有限公司 长期专注于 👉工业隔音降噪工程解决方案 👈，致力于 👉设备与厂房噪声治理👈 。我们密切关注新型绿色建筑材料的前沿进展，积极探索橡胶化混凝土等可持续材料在建筑隔声与工业噪声控制中的工程化落地路径。从材料选择、结构设计、声场模拟到施工建议，我们提供一站式声学环境优化服务，可满足消声室、影音房、吸声板设计、建筑楼板隔声及设备基础减振等多样场景的隔音与吸声需求。苏州东原电子愿与科研机构及产业伙伴携手，将绿色声学材料的研究成果转化为高效、可靠、可量产的噪声控制方案。
1、研究背景与科学动机
在现代固体废弃物管理与环境保护中，废旧轮胎的处理已成为全球性的棘手难题。废旧轮胎体积极大，不仅大量占用垃圾填埋场空间，其与甲烷气体反应生成的产物还可能破坏填埋场的防渗层，导致污染物泄漏。此外，废旧轮胎的堆积还容易引发火灾隐患，并在燃烧时释放有毒气体，严重破坏生物多样性与生态环境。因此，将废旧轮胎资源化利用，不仅能缓解填埋压力，还能节约自然资源。
在土木工程与建筑材料领域，将废旧轮胎粉碎成橡胶颗粒（Crumb rubber）并作为骨料掺入水泥基材料中，已被证明能够显著提升混凝土的延展性、隔热性能以及隔声性能。然而，橡胶骨料的引入也伴随着明显的负面效应，主要表现为混凝土工作性能下降、力学强度显著损失以及耐久性变差。因此，传统的橡胶化混凝土通常仅被用于屋顶覆盖层、地板或非结构性铺路材料。
为了弥补力学强度的损失，过去的十年间，学术界开发了多种橡胶表面改性技术。最常见的方法是使用饱和氢氧化钠（NaOH）溶液浸泡，以去除橡胶表面的硬脂酸锌，或者使用硅烷偶联剂（Silane coupling agent）以及硅灰/石灰石粉末涂层进行两阶段预处理。这些表面处理技术的核心目标无一例外都是为了增强橡胶与水泥基体之间的界面粘结力，从而挽回部分抗压强度。然而，针对表面预处理如何影响橡胶化混凝土声学绝缘性能（Sound insulation properties）的研究却极为罕见。
基于这一研究空白，香港理工大学的 Binyu Zhang 与 Chi Sun Poon 创新性地提出了一种极其简便的橡胶颗粒表面预处理方法，并系统性地探究了该处理方法对轻质骨料混凝土隔声性能、动态杨氏模量以及界面粘结强度的深层物理影响。
2、实验材料与创新性预处理方法
为了实现轻量化与高效声学衰减的双重目标，研究团队精心设计了轻质橡胶化混凝土的配合比与材料体系。
2.1 核心原材料配置
- 粗骨料（Coarse aggregate）： 选用平均粒径为 6 mm 的轻质陶粒（Lightweight expanded clay aggregate, LECA）。其饱和面干密度仅为 924 kg/m³，具有高孔隙率特征。
- 细骨料（Fine aggregate）： 选用燃煤电厂的副产物——炉底灰（Furnace bottom ash, FBA）。FBA的吸水率较高，密度为 2208 kg/m³。
- 橡胶骨料（Crumb rubber）： 来源于回收废旧轮胎，粒径分布主要在 1.18 mm 至 5 mm 之间，密度为 1564 kg/m³，用于部分或全部替代 FBA。
2.2 简单的水泥浆涂覆预处理技术
与过去依赖复杂化学试剂（如 NaOH、硅烷、丙酮等）的改性方法不同，本研究采用了一种极其简单、低成本的物理-化学涂覆方法。

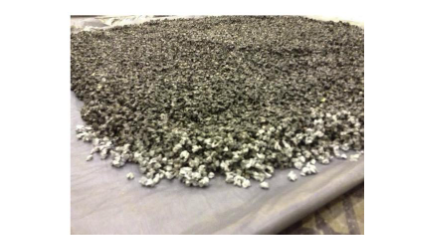

研究人员按照水灰比（W/C）为 0.8 配制了纯水泥浆，并将其与橡胶骨料在砂浆搅拌机中充分混合。水泥浆的用量设定为橡胶骨料重量的 1/8。混合均匀后，将涂覆了水泥浆的橡胶骨料放置在塑料薄膜上自然风干 7 天。这一过程在橡胶表面形成了一层坚硬的微观水泥壳（Cement slurry coating）。
2.3 配合比设计
研究设计了水灰比固定为 0.34 的基准轻骨料混凝土（CTR），并分别以 25%、50%、75% 和 100% 的体积替换率，使用未处理（U）和预处理（P）的橡胶颗粒替代 FBA 细骨料。
3、多物理场测试与声学衰减机理揭示
本研究摒弃了传统的驻波管测试，开发了高度贴近实际撞击噪声的测试系统，并结合结构动力学揭示了声能衰减的微观本质。
3.1 宏观隔声性能（Noise Reduction Effect）的非凡跃升
为了模拟实际楼板受到的冲击噪声，研究团队修改了 ASTM E1007-90 标准，使用金属球从 175 mm 高度自由落体撞击尺寸为 400 mm × 400 mm × 40 mm 的混凝土板，并在下方的隔声腔室内采集 100 Hz 到 3150 Hz 频段的透射声压级。
实验数据揭示了橡胶骨料在降噪方面的卓越潜力：
- 基准对比： 普通骨料混凝土的总降噪量仅为 10.5 dB(A)；纯轻质骨料混凝土（0% 橡胶）的降噪量为 15.5 dB(A)。
- 未处理橡胶的贡献： 当所有的细骨料（100%）被未处理的橡胶颗粒替换时，总降噪水平大幅飙升至 32.5 dB(A)。
- 预处理的极化增益： 令人瞩目的是，当使用预处理橡胶替代 50% 和 75% 的 FBA 时，相比于同等掺量的未处理橡胶组，其降噪效果分别进一步额外提升了 10.9 dB(A) 和 14.8 dB(A)。换言之，简单的水泥涂覆让 50% 和 75% 替换率下的隔声效能猛增了 58.3% 和 67.9%。其中，75% 预处理组（R75P）达到了惊人的 36.6 dB(A) 总降噪量。
3.2 动态杨氏模量（Dynamic Young’s Modulus）的约束与能量吸收
为了探寻上述预处理方法带来额外声学增益的原因，研究依据 ASTM 1876 标准测试了各组试件的动态杨氏模量。系统通过敲击激发共振，并捕捉材料的基频共振频率（Resonance frequency）以计算模量。
测试结果揭示了一个关键规律：在较高的橡胶掺量下（50%、75%、100%），使用预处理橡胶制备的混凝土，其动态杨氏模量显著低于使用未处理橡胶的混凝土。统计学相关性分析（图 9）明确指出：动态杨氏模量越低，系统的总降噪效果越好。较低的动态刚度使得材料能够更有效地吸收来自噪声源的振动能量，这与结构动力学中关于振动阻尼耗散的理论高度一致。
3.3 违背直觉的发现：界面粘结强度（Bonding Strength）的“劣势即优势”
为什么涂覆了水泥浆的橡胶，反而导致了混凝土动态模量的下降？为了解答这一核心疑问，作者设计了一套精妙的粘结强度评估实验。
他们浇筑了对半拼接的立方体试块（一半是纯水泥基体，一半是橡胶化混凝土），并对其施加压缩载荷，通过观察破坏形态（Failure pattern）来判定粘结质量。
- 未处理橡胶组： 平均承受了 30.1 kN 的极限载荷。在载荷作用下，试块首先在基体内部产生裂纹，最后才发生界面脱粘（Cracking before bonding failure）。这表明未处理橡胶与基体之间的粘结实际上相对较强。
- 预处理橡胶组： 仅能承受平均 16.2 kN 的载荷。在未出现明显裂纹前，界面就已经发生了彻底的剥离断裂（Bonding failure occurred earlier than crack formation）。这确凿地证明：水泥浆预处理反而削弱了橡胶骨料与水泥基体之间的界面粘结强度。
物理机理闭环： 水泥浆涂层风干后在橡胶表面形成了一层刚性薄壳。由于橡胶极富弹性，而外层水泥壳是脆性的，在混凝土硬化收缩或受力振动时，这层脆性涂层极易与内部柔软的橡胶发生微观剥离。这种微观界面的“弱化（Weaker bonding）”和“滑移”，在声波引起的高频微小振动下，能够引发剧烈的内部摩擦（Internal friction）。这种界面摩擦损耗大量地将声学振动机械能转化为热能，从而在宏观上表现为动态杨氏模量的显著降低和隔声性能的激增。
4、研究亮点与学术创新
- “劣势即优势”的逆向工程思维： 传统材料学致力于增强多相复合材料的界面结合以获取极高的力学强度。本研究则反其道而行之，巧妙利用“弱粘结界面（Weak bonding）”在受迫振动下带来的高内部摩擦，将通常被视为缺陷的弱界面成功转化为声能耗散的“吸音陷阱”。
- 极简、低碳的改性工艺： 摒弃了高污染的氢氧化钠溶液和昂贵的硅烷偶联剂，仅使用极其廉价的普通硅酸盐水泥和水（水灰比 0.8）作为涂覆剂。这种低成本、高效率的表面预处理方法，完全具备在实际预制建筑构件厂中大规模工业化生产的可行性。
- 固废协同利用的最大化： 研究不仅仅大量消纳了废旧轮胎（Crumb rubber），还使用了燃煤电厂的工业废渣（FBA）作为骨料基材。这种在配方上实现 75% 甚至 100% 高比例替代的轻质隔声板材设计，真正贯彻了清洁生产与循环经济的可持续发展理念。
5、主要结论与未来展望
综上所述，本篇发表于《Journal of Cleaner Production》的文章通过严密的声学与力学实验，得出了以下关键结论：
- 大量使用回收橡胶骨料制备用于隔音的轻质橡胶化混凝土是完全可行的，其宏观隔声表现远超传统轻骨料混凝土。
- 采用简单的水泥浆预处理橡胶颗粒，可在 50% 和 75% 的替代率下，使材料的总降噪效果分别进一步增强 58.3% 和 67.9%。
- 这种声学性能的跃升，从根本上归因于预处理导致的橡胶与水泥基体间界面粘结力的弱化（Weaker bonding）；弱界面极大降低了复合材料的动态杨氏模量（Dynamic Young’s modulus），赋予了材料卓越的振动阻尼与噪音吸收能力。
- 该项研究为低强度的非结构性预制构件（如室内隔断墙板、高速公路隔音屏障）的设计提供了强有力的技术支撑，有力推动了固体废弃物的资源化利用与可持续发展。
未来研究建议： 作者在文末客观指出，本研究受限于实验室设备，采用了金属球撞击的修改版声学测试方法。未来的研究可进一步采用标准打击器（Tapping machine）以获取更符合标准化建筑规范的冲击隔声数据。同时，作为涂层剂的普通硅酸盐水泥，未来有望被碱激发水泥等“绿色地质聚合物（Green cement）”替代，从而将材料的碳足迹降至极低水平。
B. Zhang and C. S. Poon, “Sound insulation properties of rubberized lightweight aggregate concrete,” Journal of Cleaner Production, vol. 172, pp. 3176–3185, Jan. 2018.
