用于建筑吸声与隔声的声学超构材料
这是一篇针对发表于国际顶级建筑环境期刊《Building and Environment》（2024年）的综述文章《用于建筑吸声与隔声的声学超构材料》（Acoustic metamaterials for sound absorption and insulation in buildings）的深度学术解读。本文系统梳理了该综述的研究背景、核心物理机制、面向建筑声学的四大类超构材料应用（吸声、隔声、通风隔声及可调谐结构）、研究亮点以及面临的工程化挑战，旨在为从事建筑声学、声学超构材料、减振降噪（NVH）及机械工程领域的科研人员提供严谨、全面的理论参考与前沿动态追踪。
本文系统地梳理了声学超构材料在吸声、隔声、通风隔声及可调谐结构中的最新进展，揭示了亚波长尺度下突破传统质量密度定律与隔声质量定律的物理机制。该综述指出，超构材料的工程化落地仍面临宽带有效控制、规模化制造、复杂工况耐久性以及异音异响精准识别等核心挑战——这正是声学检测技术与先进材料协同突破的关键方向。
苏州东原电子有限公司长期专注于 👉工业隔音降噪工程解决方案👈 ，致力于设备与厂房噪声治理，为客户提供：
- 超构材料声学性能验证：基于半消声室环境与多通道声学采集系统，对新型吸声/隔声超构面板的传声损失（STL）、吸声系数及异响产生阈值进行第三方测试评估；
- 工业设备异音检测：将超构材料的噪声控制理念反向应用于设备故障诊断，通过声学指纹识别轴承异响、齿轮啮合异常、电机电磁啸叫等早期故障；
- 一站式声学环境优化：从材料选择、结构设计、声场模拟到施工建议，结合异音检测反馈数据，实现“检测—分析—治理”闭环服务。
一、 研究背景与学术动机
随着现代城市化进程的加速，来自高速公路、铁路网络、机场以及建筑内部机电设备的噪声污染愈发严重，长期处于超标环境噪声（例如世界卫生组织建议夜间交通噪声应低于45 dB）中会对人类的心血管系统、睡眠质量和认知能力造成显著的不良影响。
在传统的建筑声学设计中，控制噪声主要依赖两大策略：吸声（Sound absorption, 提升吸声系数 α ）以控制室内混响；以及隔声（Sound insulation/reduction, 提升传声损失 STL 或隔声指数 R）以阻止声波跨越空间传播。传统多孔材料（如玻璃棉、矿物棉）主要依靠内部孔隙与空气的粘滞摩擦来耗散声能，在中高频段表现优异，但在面对低频噪声（ < 500 Hz ）时却暴露出严重的物理瓶颈。根据声学中的“质量定律（Mass Law）”，传统材料若要实现高效的低频隔声，必须具备极其庞大的厚度和质量，这与现代建筑追求“轻量化”和“空间节约”的设计理念背道而驰。
在此背景下，声学超构材料（ Acoustic Metamaterials, AMMs ）应运而生。超构材料是一种通过人工设计的周期性或非周期性亚波长结构（ Subwavelength structures ），其奇异的声学响应并非源自材料的本征化学组分，而是由其内部的几何、结构和刚度分布所决定。该综述文章全面探讨了声学超构材料在突破“质量定律”限制、实现建筑空间轻量化低频降噪方面的巨大潜力，并特别强调了超构材料在解决“自然通风与高效隔声”这一传统物理悖论方面的革命性应用。
二、 核心声学物理机制：动态微观结构与等效负参数
为了深刻理解声学超构材料的有效性，该综述首先从第一性原理和动力学等效模型出发，阐释了其突破自然界材料声学极限的底层物理机制：

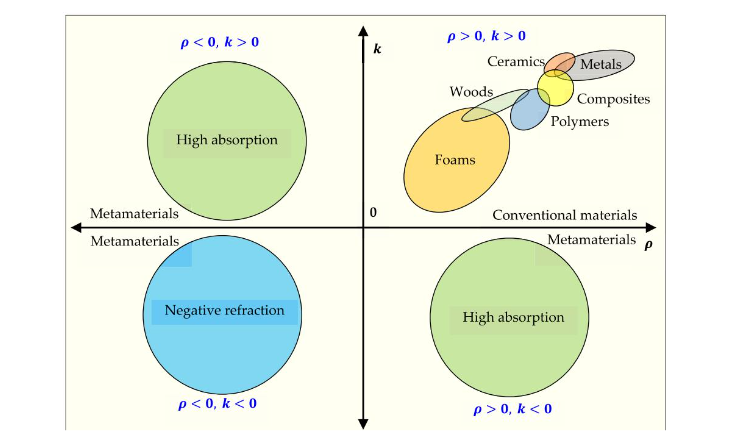

- 等效负质量密度（ Negative Mass Density, −ρ ）：
在自然材料中，质量密度严格为正。然而，在超构材料的动态微观结构中，可以将其简化为“弹簧-质量（Spring-mass）”多自由度谐振系统。当外加声波的驱动频率接近内部谐振单元的固有频率时，内部质量块的运动加速度会与外加激振力产生相位反转（即产生反向作用力）。在宏观等效介质理论下，这表现为动态的负质量密度。此时，声波会在材料界面发生全反射或呈指数级衰减，从而在极轻薄的结构下提供极高的传声损失（STL）。 - 等效负体积模量（ Negative Bulk Modulus, k ）：
体积模量表征材料抵抗体积压缩的能力。通过设计特定的亥姆霍兹共振腔或旁支微观结构，当空气微团在动态拉伸下发生压缩时，系统会表现出负的等效体积模量。
综合利用这两种等效负参数的色散特性，科研人员可以像定制光学透镜一样，精确地操控声波的传播路径、相速度，甚至实现将声波“捕获”在结构内部进行完美耗散。
三、 建筑吸声超构材料（Acoustic Metamaterials for Sound Absorption）
对于控制建筑空间内部的回声与混响，综述详细归纳了多类能在特定或宽频段实现完美吸声（α≈1）的超构材料拓扑结构：
- 薄膜型超构材料（Membrane-type Architecture）：
该结构通常由固定在刚性网格上的张紧弹性薄膜及附加质量块组成。例如，Ma 等人的研究展示了将薄膜小板置于密封气体上的结构，在 150-160 Hz 的极低频段实现了 100% 的完美吸声。Mei 等人则利用多层附带刚性板的薄膜系统，由于膜的非均匀拍打运动将声能转化为弹性应变能并高效耗散，在 100–1000 Hz 宽频带内实现了 86% 至 99% 的卓越吸声率。
- 空间卷曲结构（ Space-coiling Metamaterials ）：

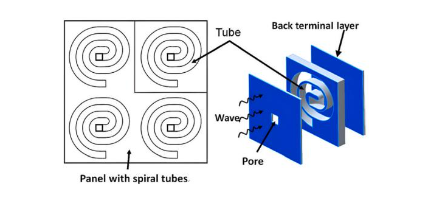

为了规避薄膜材料在大规模生产中的应力松弛和老化问题，空间卷曲（或迷宫式）结构成为极具前景的替代方案。通过在深亚波长厚度的体积内折叠声音传播通道，强行延长声波的传播路径，并降低局部声速（产生高折射率），从而利用内部强烈的粘热摩擦及法布里-珀罗（ Fabry-Pérot ）共振完全耗散低频声能。例如，Cai 等人和 Arjunan 等人利用螺旋通道或定制的迷宫腔体，通过破坏性干涉和相位延迟，在低频实现了近乎完美的吸声，并具有极高的可扩展性。
- 梯度折射率超构材料（ Gradient Index Metamaterials ）：

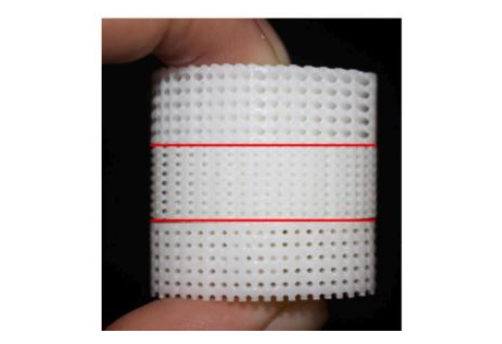

针对谐振型超构材料吸声频带极窄（Narrow-band）的缺陷，梯度折射率设计提供了宽带吸收的解决路径。通过在空间上连续或离散地改变微孔隙率、柱体直径、或晶格间距，可以实现材料表面与空气的完美阻抗匹配。例如，Zhang 等人的 3D 打印轴向梯度多孔材料和 Climente 等人的径向渐变声子晶体，均使得声波无反射地深入材料内部并被梯级耗散，实现了卓越的宽带吸声。这种结构甚至能引发“声学彩虹捕获（ Rainbow trapping ）”效应，将不同频率的声波隔离并停止在材料的不同空间位置。
四、 建筑隔声/传声损失超构材料（ Metamaterials for Sound Insulation ）
在隔音墙、楼板等阻断噪声跨空间传播的场景中，超构材料展示了打破“质量定律”的强大能力：
- 板/膜型隔声超构材料（ Plate & Membrane-type Metamaterials ）：
传统的建筑轻质隔墙（如石膏板双层墙）在低频的隔声量极差。而基于局域共振的板/膜型超构材料通过在薄膜或硬质薄板上周期性地附加微小质量块，能在 50–1000 Hz 频段激发出反共振模式（ Anti-resonance ）。在反共振频率下，薄膜的平均位移趋于零，声波的透射率极低，其低频传声损失（ STL ）可比同等质量的传统均质板材高出数十个分贝。 - 大尺度、模块化设计的突破：

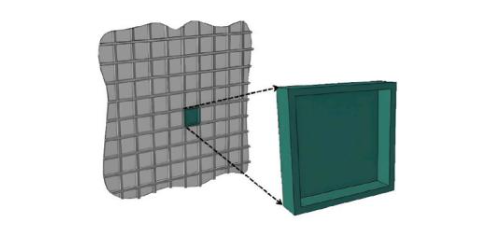

为了满足建筑行业的大规模安装需求，Ang 等人及 Lin 等人开发了基于网格框架支撑的高刚性板状超构材料阵列。这些材料摒弃了容易老化的柔性薄膜，采用全聚合物或金属 3D 打印构建具有局域谐振腔的宏观三明治复合板，不仅去除了复杂的附加重物，且其隔声性能不依赖于安装方向，非常适合作为现代轻量化建筑墙体的内部夹层。
五、 建筑声学的革命：通风隔声超构材料（ Ventilated Acoustic Metamaterials ）
该综述指出，声学超构材料在建筑领域最具颠覆性和变革性（ Most transformative ）的应用，在于实现了“通风（空气流通）”与“隔声”的完美兼容。在传统建筑物理中，开设通风口必然导致声学屏障失效（即“开窗即吵”）。
超构材料通过精密设计的几何拓扑结构（如弱耦合共振腔、Fano 干涉结构、迷宫式声学旁路）化解了这一矛盾。例如：

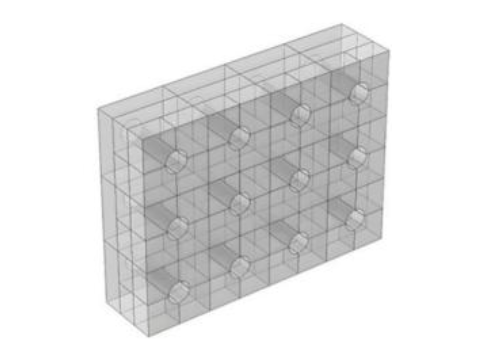

- Kim 与 Lee 设计的空气透明隔音窗，在一个具有中心大开口的三维阵列中，使流体（空气）顺畅通过，而沿孔壁传播的声波则因强烈衍射和阻抗失配在 400–5000 Hz 内被衰减高达 35 dB。
- Kumar 等人和 Xiao 等人开发的通风通道周围布满空间卷曲迷宫谐振器的面板，在保持近半面积（ 45% ）开放通风的同时，提供了高达 18 至 30 dB 的插入损失。
- 更前沿的设计如 Xiang 等人开发的超开放通风吸声器，甚至能在维持 >80% 风速通过率的前提下，实现 >95% 的超声吸收率。这为绿色建筑的自然通风设计与城市高层住宅的降噪提供了一种前所未有的范式。
六、 可调谐与主动超构材料（ Tunable and Active AMMs ）
真实的城市环境噪声（如交通车流、施工机械）其频谱是随机且动态变化的。为了克服被动式超构材料工作频带固定的局限，综述探讨了可调谐声学超构材料的最新进展：
- 物理与几何调谐：通过机械滑块改变迷宫开口率（如 Du 等人的设计），或通过磁场控制负刚度背腔的有效深度（如 Zhao 等人的设计），可以在无需改变结构宏观尺寸的前提下，实时改变材料的峰值吸声频率。
- 压电控制（ Piezoelectric Shunts ）：在隔声结构中引入压电贴片与分流电路。通过电信号反馈，能实时改变结构沿声波传播路径的等效刚度与谐振频率，实现对动态噪声源的主动自适应隔离。此外，还能利用弹性屈曲（ Buckling ）现象对系统施加预压缩力，从而连续调控结构的隔声频带。
七、 面临的挑战与主要结论
尽管声学超构材料在理论与实验室层面展现了对传统材料的“降维打击”，但该综述以极其客观和严谨的视角，指出了其迈向大规模商业化建筑应用必须跨越的工程“鸿沟”：
- 大规模低成本制造（ Scale-up and Manufacturing ）：目前的复杂超材料结构高度依赖高精度的 3D 打印（增材制造）工艺，尽管该技术正快速发展，但其当前的生产速度、尺寸限制及材料成本依然阻碍了大规模建筑量产。
- 极端环境鲁棒性（ Environmental Robustness ）：用于建筑外墙或通风管道的材料必须经受湿度、紫外线、极端温度及灰尘的考验。薄膜型超构材料容易发生应力松弛；而依赖微小缝隙（如空间卷曲、微穿孔）的结构则极易被灰尘堵塞而导致声学性能退化。
- 宽频带与低频结构声（ Structural-borne Sound ）挑战：虽然空气声（ Air-borne sound ）控制取得了巨大进展，但对于轻型木结构建筑中由振动引起的低频结构声（如 20–120 Hz 的脚步声或设备振动），仍需开发更具承载力与高结构阻尼的三维声子晶体系统。
主要结论：
《用于建筑吸声与隔声的声学超构材料》系统论证了超构材料在颠覆传统建筑声学设计中的战略地位。超构材料通过人为裁剪动态微观结构，成功突破了制约声学工程百年的“质量定律”，在极薄、极轻的物理形态下实现了对中低频噪声的完美吸收与隔离。其中，板状/蜂窝状宏观阵列结构因其高鲁棒性被视为轻量化隔声墙体最务实的发展方向；而通风声学超构材料则彻底打破了自然通风与物理隔音的界限，代表了未来绿色人居环境设计的核心前沿。随着先进制造工艺（如连续滚压成型、大尺寸工业 3D 打印）的成熟，多功能、可调谐的声学超构材料必将在建筑降噪、高铁沿线防护及航空航天降噪等领域迎来爆发式的规模化应用。
A. Arjunan, A. Baroutaji, J. Robinson, A. Vance, and A. Arafat, “Acoustic metamaterials for sound absorption and insulation in buildings,” Build. Environ., vol. 251, p. 111250, Jan. 2024.
