掠面气流声阻抗测量：理论模型、技术对比与实验验证深度剖析
这是一篇针对发表于 2001 年 AIAA/CEAS 航空声学会议（7th AIAA/CEAS Aeroacoustics Conference）的经典工程声学文献《掠面气流下的声阻抗测量》（Acoustic impedance measurement with grazing flow）的深度学术解读。该文由来自欧洲宇航防务集团（EADS Airbus SA）与法国勒芒大学（Université du Maine）的学者联合撰写。本文将严格基于文献内容，从研究背景、理论模型、测量技术对比、核心实验验证及结论等维度进行系统剖析，为从事航空声学、超材料设计及消声器研发的科研人员提供专业参考。
一、 研究背景与核心工程挑战

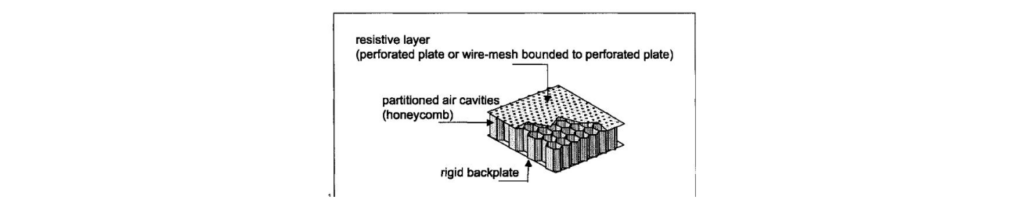

随着全球航空交通的持续增长，机场周边的噪声污染问题日益严峻。在各类航空噪声源中，飞机发动机的涡扇噪声（特别是叶片通过频率 BPF 及其谐波，频率通常在 800 至 8000 Hz 之间）占据主导地位。为了抑制这种强烈的噪声，现代客机发动机短舱（Nacelle）内壁大面积敷设了声学处理结构（Acoustic treatments）。这些结构通常采用“三明治”复合构型：由刚性背板、蜂窝隔离腔以及一层薄薄的阻性层（如微穿孔板或金属丝网）构成。
然而，在真实的涡扇发动机运行环境中，这些吸声面板面临着极其苛刻的物理条件：
- 超高声压级（SPL）：高达 160 dB（参考声压 20 mu Pa），这会引发强烈的声学非线性效应。
- 高速掠面气流（Grazing Flow）：面板表面存在高达 240 m/s（马赫数可达 0.7）的高速切向气流。
在对管道声波传播及远场辐射进行理论建模或数值仿真时，核心边界条件即为处理面板表面的声阻抗（Acoustic Impedance）。然而，由于穿孔板孔径处存在复杂的非线性涡流脱落现象，且声场与切向气流在壁面处发生强烈耦合，现有的分析和数值代码难以直接对这些微观相互作用进行全解析计算。因此，迫切需要通过实验手段获取在真实环境（特定频率、声压级及气流马赫数）下的声阻抗等效参数。但当时的经验模型大多基于低流速（约 70 m/s 或马赫数 0.2）推导，难以代表真实的短舱环境。
基于此，本文的核心目标是：依托 EADS 实验室搭建的掠面气流阻抗测量台架，评估不同测量技术的优劣，并通过高马赫数（最高至 0.6）下的精密实验，验证并拓展文献中现有经验模型的适用边界。
二、 声阻抗物理模型与掠面气流效应机理
文献在进入实验部分之前，系统梳理了穿孔板阻抗随频率、声振速及气流变化的物理机制。
总声阻抗 zt 被定义为阻性层（穿孔板）阻抗 z 与背腔阻抗（−j cot (kL)）之和。其中，阻性层阻抗 z 受到多个参数影响：
- 频率的线性效应（Linear model）：在极低声压下，孔隙内的流体受粘性和辐射效应主导。通过求解粘性流体中的声传播并考虑斯托克斯波数（Stokes wave number），可以得到线性区内的声阻和声抗经典解析解。
- 声振速的非线性效应（Acoustic velocity effect）：当声振速极高时，孔口附近会出现涡流（Vorticity）。研究表明，穿孔板的声阻会随着入射声振速的增加而显著非线性上升，而声抗则保持不变或略有下降。
- 掠面气流效应（Grazing air flow effect）：气流是影响阻抗的最复杂变量。文献引用了 Hersh 等人的物理机理进行解释：“掠面气流与声压场的相互作用，导致部分掠面气流在吸气半周期内被注入空腔，并在排气半周期内被喷出……这使得声波体积流进出空腔的有效面积小于实际孔径面积”。这一“气动阻塞”机制完美解释了为什么高速掠面气流会导致声阻显著增加，而声抗显著降低。
由于不同学者实验装置（Kundt 管、双传声器法等）的差异，加之代表边界层特征的参数选取不同（多数模型使用管道平均马赫数 M，而最优物理参数应为内边界层的“摩擦速度 / Friction velocity v*”），导致各类经验模型间存在显著分歧。文献重点挑选了Kirby与Cummings开发的经验模型作为基准，因为其测试设备与本文高度相似，但该模型此前仅验证至 70 m/s。
三、 掠面气流实验台架与两种测量技术的对决
为了突破测量瓶颈，EADS 实验室搭建了一套带流动风洞的声阻抗测试台架。测试段为 24×24 mm2 的方形刚性截面管道，能够产生最高达马赫数 0.7 的湍流气流，并配有可产生 150 dB 声压的压缩机驱动器。测试样品为一张典型的航空穿孔板（厚度 1.02mm，孔径 0.68mm，穿孔率 1.39%）及 10mm 深的背腔。
实验的核心难点在于如何在强气流干扰下精确获取面板表面与背腔底部的声压比。研究团队对比了两种截然不同的测量技术：
1. 移动微传声器探头法（Moving Microphonic Probe）
该方法使用一根外径 1.5 mm 的探针穿过背腔和管道，通过步进电机精确步进，测量整个声场中的声压驻波分布，进而推导阻抗。
- 物理缺陷暴露：实验发现该方法在掠面气流下存在致命缺陷。首先，探头自身的阻抗对局部马赫数极为敏感，气流会导致探头敏感度急剧下降且相位严重离散，必须依靠复杂的传递函数进行带流速校准。其次，在靠近面板的极薄区域（0 < y < 2 mm）存在极其强烈的声压梯度（特别是虚部）。这意味着阻抗的反演高度依赖于测量点距离壁面的极其微小的位置选择，在湍流边界层内测量表面声压极具挑战性。
2. 双 1/8″ 经典传声器法（Two Classical Microphones）
基于 Dean 提出的原位方法，该技术使用两个微型传声器：一个齐平安装在穿孔板表面，另一个齐平安装在背腔底部。
- 优势验证：该方法完全非侵入式（不破坏管道气流流型），且传声器响应独立于流速。只需在腔体底部（声压场均匀区）进行相对传递函数的精准幅相校准，即可通过
- 直接计算出表面阻抗。结果证明，这种直接测量的方法无需对管道内的带流场声压模型做任何假设，鲁棒性极高。
四、 核心实验结果与理论验证
研究团队系统地从无气流到高马赫数进行了递进式的实验验证，这是本文最核心的研究亮点。
- 无流场状态的基准验证（Zero flow）
在 M=0 且极低声速条件下，利用双传声器法测得的频率-阻抗曲线与静态阻抗管（声波垂直入射）的结果高度吻合，同时也完美契合基于微管粘性传播的经典线性理论模型。这排除了入射角度（掠入射与垂直入射）在无流场下对穿孔板阻抗的影响。 - 纯声学非线性效应验证（Acoustic velocity effect）
在保持无流动（M=0）的情况下，逐步提升声压级。双传声器法清晰地捕捉到了声阻随声振速（|v| > 0.05m/s 时）线性增加的典型非线性行为，且趋势与 Auregan 和 Pachebat 等人的预期理论高度一致，证明了测量系统在大动态范围下的可靠性。 - 超高掠面气流模型的边界拓展（Grazing air flow velocity）
这是本文最重要的工程贡献。在引入高达马赫数 0.6 的高速气流后，移动探头法的数据由于探头标定和边界层梯度问题，与理论预期产生了较大偏差；而双传声器法的数据则呈现出了极高的质量。
令人振奋的是，双传声器测得的实验数据与 Kirby 和 Cummings 的经验公式完美契合。原先学术界和工业界普遍认为该公式仅在“低”马赫数（M < 0.2$）下有效，但本文的实验确凿地证明了：对于该类穿孔板结构，该经验公式完全可以直接外推并扩展至高达 Mach 0.6 的高亚音速状态下使用。这意味着穿孔板的基本声学机制在 M < 0.2 和 M > 0.2 时并未发生实质性的改变。 - 声振速与气流的耦合效应（Cumulative effects）
最后，作者引入了 Goldman 基于内边界层参数建立的无量纲模型进行深度剖析。在综合考量无量纲参数（即声动量与边界层动量的比值）时发现，随着马赫数的提升（从 0.1 升至 0.51），声阻对声速非线性敏感度的阈值逐渐降低，表明在更高马赫数下，非线性行为会更加“迅速”地涌现。实验数据不仅印证了这一耦合机制，还指出了理论模型在处理极高雷诺数参数时的适用局限性。
五、 研究亮点与主要结论总结
作为航空声学领域具有高度工程指导价值的一篇论文，Malmary 等人的研究不仅直击飞机降噪工业界痛点，而且在实验方法学上做出了明确定论。主要结论与亮点可归纳为以下几点：
- 确立了高马赫数下声阻抗测量的标准范式：通过严谨的背靠背对比，文章明确得出结论：在存在强烈切向气流的恶劣环境下，“双齐平传声器法”在操作便利性和测量精度上全面优于“移动微型探头法”。这为后续各类风洞声学测试台架的传感器布置提供了权威的排错指南。
- 大幅拓展了现有声学经验模型的适用包络：突破了以往测试设备流速较低的瓶颈，成功在 Mach 0.6 的真实涡扇发动机短舱工况下提取阻抗。实验证实了 Kirby & Cummings 经验模型在高速域的有效性（无需因高马赫数而做额外修正），直接为 EADS Airbus 及全球航空工业优化吸声短舱设计提供了坚实的理论和数据支撑。
- 深刻揭示了气流边界层与强声场的非线性耦合特征：验证了气动摩擦速度（Friction velocity v*）而非简单的平均管流马赫数，才是表征掠面气流阻塞效应的核心物理参量，为下一代更精确的边界条件建模指明了方向。
总而言之，《掠面气流下的声阻抗测量》一文兼具严谨的物理溯源与极高的工程实用价值。对于当今从事超材料微穿孔板设计、消声器气动声学特性分析以及大涵道比发动机降噪的科研工作者而言，该文献在实验系统搭建、边界层流声耦合机理分析以及测量误差控制等维度，均具有不可磨灭的经典参考意义。
C. Malmary, S. Carbonne, Y. Aurégan, and V. Pagneux, “Acoustic impedance measurement with grazing flow,” in Proc. 7th AIAA/CEAS Aeroacoustics Conf., Maastricht, Netherlands, May 2001, Paper AIAA-2001-2193
