作为低频声波超级吸收体的暗声学超构材料
这是一篇针对香港科技大学沈平（Ping Sheng）教授团队发表于国际顶级学术期刊《Nature Communications》的研究论文《作为低频声波超级吸收体的暗声学超构材料》（Dark acoustic metamaterials as super absorbers for low-frequency sound）的深度学术解读。本文系统梳理了该论文的研究背景、核心声学物理机制、实验验证以及理论建模，旨在为从事声学超构材料、物理声学、减振降噪（NVH）及材料科学领域的科研人员提供严谨、全面的理论参考。
一、 研究背景与科学问题
在声学工程与噪声控制领域，低频声波（Low-frequency sound）的衰减与吸收一直是一个极具挑战性的科学难题。其根本原因在于，耗散系统的动力学通常受线性响应规律（Linear response rules）的支配，即摩擦力和通量均与速率成正比，这导致声波的耗散功率（Dissipative power）与速率的平方成正比。因此，对于均匀材料而言，其在低频段的本征耗散能力不可避免地极其微弱。
传统上，为了增强低频耗散，通常需要通过引入共振（Resonances）来大幅提高材料内部的能量密度。然而，在开放的声学系统中，共振体往往会与空间中的辐射模式（Radiation modes）发生强耦合，导致声能被重新辐射回自由空间，而非被材料内部吸收耗散。尽管电磁学领域已经开发出诸多用于电磁波完美吸收的“光学黑洞”和超材料，但在本研究发表之前，声学领域尚未出现能够高效、且在深亚波长（Subwavelength）尺度下实现低频声波完美吸收的特定共振结构。
基于此，研究团队提出并实验验证了一种名为“暗声学超构材料（Dark acoustic metamaterials）”的薄膜型人工微结构。该材料在特定的低频共振频率下（100–1000 Hz），能够在厚度仅为声波波长千分之一的情况下，实现近乎 100% 的极高吸声率（Near-unity absorption），使材料在声学意义上呈现“纯暗”状态。
二、 核心结构设计与物理机制
1. 核心结构与几何构型

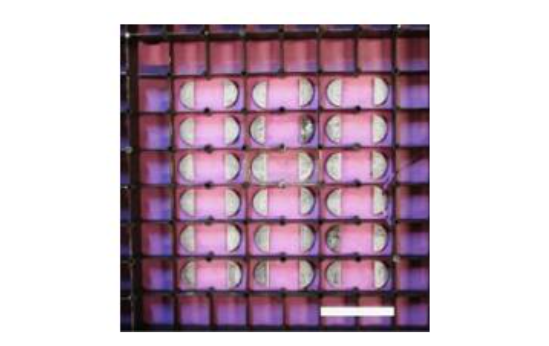

该声学超构材料的物理载体是一层极薄的弹性橡胶薄膜（厚度仅为 0.2 mm），薄膜被固定在一个相对刚性的网格骨架上，并在其表面附着（Decorated）了非对称的刚性金属小板（Rigid platelets）。
在概念验证阶段的“样品 A（Sample A）”中，一个矩形晶胞尺寸为 31 mm × 15 mm，其上附着了两个半径为 6 mm、厚度为 1 mm 的非对称半圆形铁质小板。在追求多频段完美吸收的“样品 B（Sample B）”中，晶胞尺寸扩大，包含了两个相对的 4 极板阵列（共 8 个半圆板）。
2. 核心物理机制：拍打运动（Flapping motion）与能量高度局域化
当声波垂直入射时，非对称的刚性小板会被激发产生特定的“拍打运动（Flapping motion）”。通过激光测振仪测量的薄膜离面位移（Out-of-plane displacement, w ）剖面显示，尽管位移 w 在小板边缘是连续的，但其空间一阶导数（即斜率）在小板的周界（Perimeter）处存在极其剧烈的不连续性。
根据薄板弹性弯曲波的四阶双调和方程（Biharmonic equation），材料的弹性曲率应能（Elastic curvature energy）与位移的二阶空间导数相关。斜率的不连续意味着二阶导数的奇异性，这直接导致在刚性小板的微小边缘区域内，集中了极其庞大的弹性曲率能量密度。有限元仿真（COMSOL）证实，小板周界区域的能量密度比薄膜其他区域高出 3 到 4 个数量级，该极小区域甚至集中了整个系统 82% 到 98% 的总弹性势能。
3. “开放共振腔（Open Cavity）”效应与辐射解耦
上述极高的局部能量为何没有重新辐射到空气中？这是本文最精妙的物理发现。研究指出，这种由非对称小板引发的剧烈“拍打运动”，其在薄膜平面的法向（Normal direction）上的平均位移极小。
根据声波的色散关系 k∥2+k⊥2=(2π/λ)2，只有具有宏观活塞式运动（Piston-like motion，对应 k∥≈0 ）的振动模式才能有效地与空气中的传播波相耦合（即向外辐射）。而小板相对薄膜的高频局部运动的尺度远小于波长（ d≪λ ），导致其横向波矢分量极大（ k∥2≫(2π/λ)2 ）。因此，这些包含巨大能量的振动模式只能与倏逝波（Evanescent waves）相耦合，从而与远场辐射模式产生了物理上的“解耦（Minimally coupled to radiation modes）”。
宏观上，这等效于在空间中形成了一个不受几何边界限制的“开放共振腔（Open cavity）”。在这个隐形的共振腔内，能量密度增强因子（EDEF）——即样品内部平均能量与入射波能量密度的比值——在共振时可飙升至 100 到 1000 倍。庞大的局部能量密度乘以橡胶薄膜本征的耗散系数，最终实现了宏观上令人惊叹的声波吸收率。
三、 实验验证与核心声学数据
研究团队利用阻抗管（Impedance tube）对样品进行了严格的实验测试，并与有限元理论仿真进行了对比。
- 样品 A 的低频高吸收表现：
实验发现，样品 A 在 172、340 和 813 Hz 处出现了三个吸收峰。最令人瞩目的是在 172 Hz 处，单层 0.2 mm 厚的薄膜（约为该频率空气波长 2 米的万分之一）竟直接耗散了超过 70% 的入射声能。
通过在薄膜后方 42 mm 处（约波长的 2%）放置一个铝制反射板来调谐系统的声学阻抗（引入空气垫），172 Hz 处的吸收率可进一步提升至 86%。 - 样品 B 的多频段近乎完美吸收（Near-unity absorption）：
为了挑战物理极限，研究人员使用了两层样品 B，并在第二层后方 28 mm 处放置反射板（两层薄膜间距也为 28 mm）。实验结果显示，该复合结构在 164、376、511、645、827 和 960 Hz 等多个共振频率上均产生了极高的吸收峰。其中，在 164 Hz 和 645 Hz 处，吸收率达到了惊人的 ~99%，真正实现了声学意义上的“暗（Dark）”物质状态。 - 吸声峰值的频率可调谐性（Tunability）：
该材料的吸收频段具有极强的工程可设计性。研究证实，由“拍打模式”主导的低频吸收峰（如 172 Hz），其频率与单个刚性小板质量的平方根成反比（∝1/M）；而由“薄膜振动模式”主导的高频吸收峰（如 813 Hz），其频率则与两个小板之间的物理间距成反比（∝1/L ）。实验数据与有限元仿真吻合极佳。 - 斜入射下的鲁棒性：
进一步的实验表明，即使声波的入射角度达到 60°，该超构材料的整体吸收性能依然不发生退化，甚至在 650–950 Hz 和 1000–1200 Hz 频段内的吸收率会有所提升。
四、 拓展讨论：与反射型超构材料的对比本质
为了突显本发明的物理价值，论文还将其与该团队前期研发的反射型薄膜超构材料（Reflective metamaterials）进行了深刻对比。
早期的反射型超构材料主要利用共振频率之间的“反共振（Anti-resonance）”现象。在反共振点，两种相邻的本征模式发生反相杂化（Out-of-phase hybridization），导致动态质量密度趋于发散，薄膜与声学辐射模式彻底解耦，从而产生接近全反射的声学效果。
然而，在反共振频率下，由于声波无法进入材料内部，系统的吸收率极低。即使在其共振峰处，由于薄膜的宏观活塞式运动与空气辐射模式耦合较强，导致较高的声波透射率，使得此类材料的峰值吸收率勉强达到 45%（在较高频率 913 Hz处）。实验数据表明，即便是精心设计的 5 层反射型复合结构（夹有带孔软板），其平均吸收率也仅为微不足道的 0.22。
相比之下，本文提出的暗声学超构材料（单层）不仅在吸收峰值上轻松超越 5 层反射结构，更在物理本质上实现了从“阻断波传播”到“引诱并囚禁波能量”的范式跨越。
五、 研究亮点
- 打破传统的亚波长吸声极限：以仅为目标声波波长三千分之一（0.2 mm）的极薄结构维度，实现了高达 99% 的低频宽带完美吸声，颠覆了传统多孔吸声材料厚度必须与四分之一波长可比拟的物理常识。
- 揭示“拍打运动”诱导的能量局域化机制：首次从弹性力学双调和方程的角度，利用非对称小板周界处的“位移一阶导数不连续性”，在理论与实验上证明了弹性应变能可以被极致压缩放大至宏观平均值的 1000 倍。
- 构造无边界的“开放共振腔”：通过结构设计，巧妙地让高能量振动模式（大平行波矢 k|| ）仅仅激发倏逝波，从而强行切断了系统向远场辐射声能的退相干路径，实现了在开放几何结构下的完美能量“黑洞”效应。
六、 主要结论与工程启示
综上所述，该论文提出并严谨证实了一种全新的暗声学超构材料。主要结论如下：
通过在极薄弹性薄膜上周期性排布非对称刚性小板，可以在 100–1000 Hz 的极低频率范围内激发特定的局部“拍打共振模式”。这种模式能在材料内部产生比入射声能高出两到三个数量级的弹性曲率能量密度；更关键的是，这种高度局域化的振动几乎不具备向空气中产生远场辐射的能力（即与辐射模式解耦）。因此，巨大的局部弹性能量被完全束缚在薄膜内部，并最终被材料本身的微弱固有阻尼完全耗散，实现了在深亚波长尺度下近乎完美的低频声学吸收。
工程启示与应用前景：
这种薄膜型声学超构材料具有超轻、超薄、低成本和频率高度可定制的显著优势。结合该团队此前开发的低频全反射超构材料，这一发现为低频声场的全维度操控补齐了最关键的一环。该成果在航空器与远洋船舶的轻量化客舱降噪、建筑空间（如音乐厅、剧院）的低频声学品质调控，以及高铁与高速公路沿线的环保降噪屏障等领域，展现出了极其广阔的工业应用潜力与战略价值。
J. Mei, G. Ma, M. Yang, Z. Yang, W. Wen, and P. Sheng, “Dark acoustic metamaterials as super absorbers for low-frequency sound,” Nat. Commun., vol. 3, p. 756, 2012.
