声学波导原理、模型与测量方法全面解析

这是一篇针对科罗拉多大学 John Price 撰写的学术讲义《声学波导》（Acoustic Waveguides）的深度学术解读。本文系统梳理了该文献的研究背景、声学基础理论、波导声学等效电路模型、先进测量方法（如多传声器反射测量与散射矩阵），以及边界层衰减机制。本解读旨在为从事声学工程、流体力学、声学超材料以及波动力学教育的科研人员提供全面、严谨的理论与应用参考。

一、 研究背景与学术动机

在声学测量领域，获取声源（如乐器、扬声器或流体机械）的辐射总声功率一直是一项具有挑战性的工作。传统方法通常将声源置于室内，利用麦克风测量特定距离处的声压来反推声功率。然而，这种“自由场”测量面临着严重的物理限制：室内墙壁的反射会导致复杂的声波干涉图样，极大地干扰测量精度。即便在极大的房间内，由于 1000 Hz 声波在空气中的衰减率极低（仅约 0.005 dB/m），反射波依然会到达麦克风；而构建完全吸收声波的消声室（Anechoic chamber）则造价极其高昂。此外，大多数声源的辐射具有强烈的方向性，且麦克风本身的物理体积也会对声场产生散射干扰。

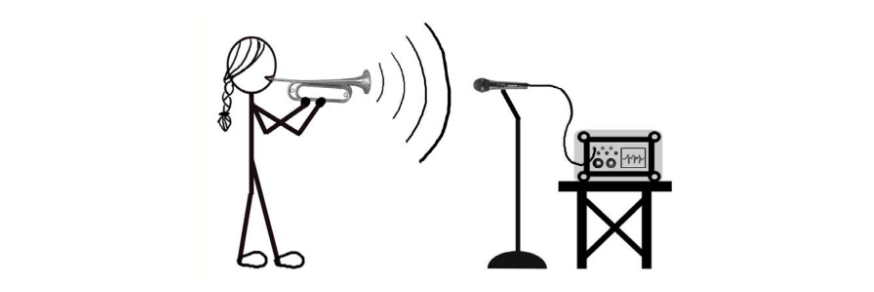

Measuring the acoustic power of a bugle.

为了优雅且低成本地解决这一难题，文献引入了声学波导（Acoustic Waveguides）的测量范式。通过将麦克风平齐安装在波导（如均匀圆管或缓慢渐变的号角）的管壁上，可以直接测量管道内部的声压而不干扰声场。更重要的是，只要声波的自由场波长大于波导内径的 1.71 倍，波导内就只存在唯一的平面波传播模式（即零阶基模），这极大地降低了声场分析的维度与复杂度。
在应用层面，声学波导不仅用于表征木管乐器和管流阻抗，还可以用于精确测量不同气体成分、温度、压力甚至湍流场下的声速，以及固体材料的吸声特性。在教学层面上，波导系统为学生提供了一个低成本、直观的物理平台，用于深刻理解叠加原理、阻抗匹配、散射矩阵、色散以及辐射反作用等适用于所有物理分支的普适波动力学概念。

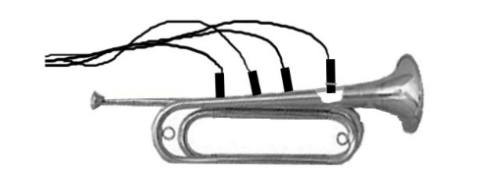

Bugle instrumented with four microphones. The microphones are inserted into holes in the bugle’s tubing and sealed so that they measure the pressure inside the bore. Ideally, the measured sound pressure is the same as was present before the bugle was modified.

二、 核心理论：基础声学与波导模式

该文献从第一性原理出发，严谨推导了管内声波的控制方程。

1. 亥姆霍兹方程（Helmholtz Equation）

声学扰动通常是微小的。通过对流体微团的牛顿第二定律（欧拉方程）和质量守恒定律（连续性方程）进行线性化处理，可以推导出声压扰动 δp 和流体速度场 u^→ 的波动方程。在假设时间呈简谐变化（ exp(+iωt) ）的前提下，系统方程最终简化为经典的亥姆霍兹方程（∇²p+(ω/vs​)²p=0）。
文献特别探讨了声速（Sound Velocity, v_s）的热力学基础：在低频至中高频段，声波的压缩与膨胀过程极快，热量来不及交换，因此气体遵循绝热状态方程（Adiabatic conditions），声速与气体的绝热指数 γ、平衡态压力及密度相关；这与等温假设下的结果具有本质区别。

2. 波导中的传播模式（Propagating Modes）

在固体管壁边界处，流体力学要求流体速度的所有分量均为零（无滑移边界条件）。然而，粘滞力占主导的粘性穿透深度（δ_s​）和发生热交换的热穿透深度（δ_h​）在可听声频段内极其微小（通常小于 1 毫米）。如果忽略这层极薄的边界层，采用理想的“滑动边界条件（Sliding boundary conditions）”，亥姆霍兹方程在圆管中存在多种本征模式。

• (0,0) 基模（平面波模式）：声压在截面上均匀分布。这是唯一一种在任何频率下都能传播且具有线性色散关系（无频散）的模式，被称为“声学模式（Acoustic mode）”。
• 高阶模式（(m,n)模式）：具有平行于轴向的压力节面或节距。这类模式存在截止频率（Cut-off frequency），例如最低的高阶模 (1,0) 要求波长必须小于波导内径的 1.71 倍。这类模式在物理上对应于“光学模式（Optical modes）”或“有质量模式”。现代波导测量仪器均设计在基模截止频率以下运行，以保证单模传输。

三、 波导的等效电路与集总元件模型

本文最具特色的理论亮点在于，将复杂的声学偏微分方程完美映射为了网络拓扑形式的电路模型（Acoustic Circuit Elements）。通过借用电子学中基尔霍夫定律（Kirchhoff’s laws），大大简化了声学系统的分析。

1. 跨接变量与贯通变量

在声学等效电路中，声压 p 被定义为“跨接变量（Across variable，类比于电压）”，而体积速度 U （即流体速度 u 乘以截面积 S ）被定义为“贯通变量（Through variable，类比于电流）”，两者的乘积即为声功率。通过 Z = p/U 即可定义出系统的声学阻抗。

2. 声学集总元件（Lumped Elements）

当波导几何尺寸远小于声波波长时，可将其等效为集总元件：

• 声质量/声惯性（Inertance, L）：若假设流体不可压缩，流体在管道内的加速需要克服由于流体质量产生的惯性力。声惯性 $L =(ρl)/S ，其声抗为 iωL，完全类比于电路中的电感。
• 声容（Compliance, C）：若忽略流体质量而仅考虑其绝热压缩性，腔体内的压力变化会引起净流量的流入或流出。声容 C=V/(ρv_s²​)，其阻抗为 1/(iωC)，等效于电路中的接地电容。
• 声阻（Resistance, R）：表征声能向管外的泄漏或耗散，等效于并联到参考零压的电阻。
  通过将微小长度的声质量与声容组成梯形级联网络（LC network），并在极限条件下求导，作者严谨地证明了该电路模型可以直接还原出一维亥姆霍兹偏微分方程。由此推导出的波导特征阻抗（Characteristic impedance）为 $Z₀ = ρv_s / S。

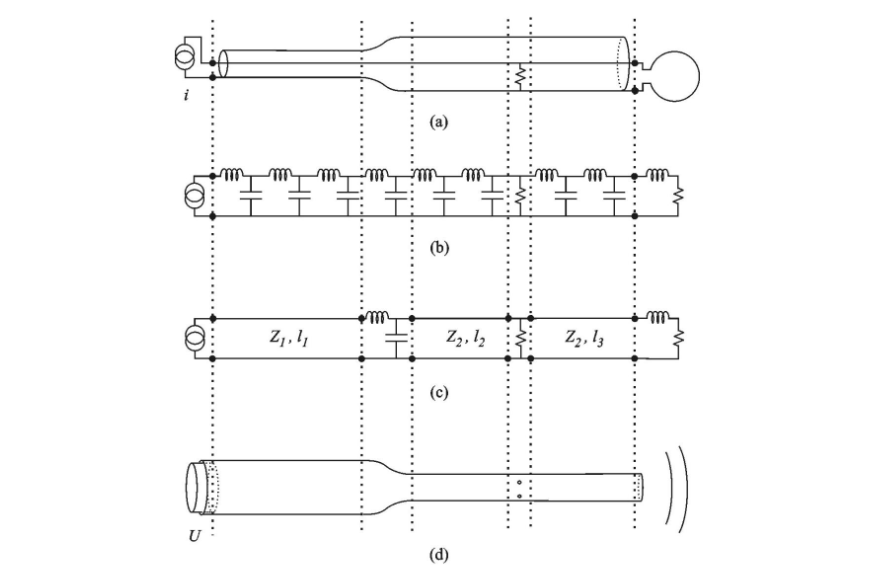

(a) An electromagnetic coaxial transmission line with a diameter change, a resistive leak, and a loop antenna load. The line is driven by a current source. (b) A lumped-element approximation to the coaxial line. (c) A mixed representation of the coaxial line with lumped elements and distributed transmission-line sections. The line sections are labeled by their impedances Z and lengths l. (d) An analogous acoustic wave guide driven by a piston, with a diameter change, a leak, and an open termination.

3. 辐射边界与端部修正

波导末端的开口并非理想的短路（声压为零），而是存在辐射阻抗。基于球形波辐射理论，低频下开口端的声阻抗由两部分组成：第一部分是感性电抗，等效于波导长度向外延伸了约 0.62a（无凸缘）或 0.86a（有凸缘），即“端部修正（End correction）”；第二部分则是实数声阻，代表了声能向自由场辐射时的辐射损耗（Radiation reaction），它正比于 (ka)²。

四、 关键测量技术：反射系数与散射矩阵

为了在实验中提取这些物理量，文献系统介绍了基于波的测算方法。

1. 反射系数（Reflection Coefficient, S）测量

在波导中，声场可分解为向右传播的入射波（复幅值 A_R）和向左传播的反射波（复幅值 A_L）。反射系数定义为 S = A_L / A_R。通过在管壁上安装两个或更多的固定麦克风，可以解算出两个方向的波幅。

• 阻抗变换律：已知终端的反射系数 S(l)，可以通过相位延迟推算出波导上任意一点 x 处的反射系数 S(x)，进而推导出任意位置的视在声学阻抗 Z(x)。这种空间阻抗变换是波导理论的灵魂。
• 斯密斯圆图（Smith Chart）映射：任何无源终端（Passive termination，电阻大于零）的反射系数均落在复平面的单位圆内。理想闭口端 S=1，理想开口端 S=-1，而完美匹配的吸声末端 S=0。

2. 波导散射矩阵（Scattering Matrix, S-matrix）

针对包含多个端口的声学网络（如管道分支、消声器元件等），系统状态可以通过散射矩阵来描述。S 矩阵建立起了所有端口“入射波矢量”与“出射波矢量”之间的线性映射关系。
文献中列举了理想堵塞（Open circuit）、理想开口（Short circuit）、匹配阻性衰减器（Matched attenuator）以及纯传输线段等基础声学元件的S矩阵形式。特别地，如果一个波导元件内部没有声能耗散，那么其对应的S矩阵必须是幺正的（Unitary, S^†S=I），这体现了波动物理学中深刻的能量守恒对称性。

五、 研究亮点：真实波导中的边界层衰减机制

尽管前文基于理想滑动边界条件构建了庞大的理论体系，但在真实世界中，流体粘滞性与管壁热传导是不可忽略的。文献的最后部分指出了这一关键修正。

在声波传播过程中，由于管壁是等温的且具有摩擦力，声波在靠近管壁处的“粘性边界层”和“热边界层”内会发生不可逆的动能和热能耗散。这种耗散会导致两个核心结果：

1. 振幅衰减：波导内传播的声波不再是等幅的，而是引入了一个吸收衰减常数 α。该系数与管径 a 成反比，并与频率的平方根成正比（依赖于粘性与热穿透深度 δ_s，δ_h）。
2. 相位色散：边界层效应会引起声波相速度的略微下降，使得管内实际声速稍低于自由场声速，产生微弱的频散效应。
   在工程计算中，只需将理想波数 k 替换为复波数 k^~=ω/(v_s)​−iα，即可直接将耗散机制融入前面推导的所有传输线方程与 S 矩阵中，实现理论预测与实验测量的高度闭环。

六、 总结与主要结论

《声学波导》一文通过系统而深入的推导，得出以下主要结论：

1. 维度的降维打击：利用声学波导将复杂的三维开放空间声场转化为一维单模传输问题，完美避开了室内反射和传声器空间散射带来的干扰，是高精度声学测量的基石。
2. 物理跨界融合：通过严密的数理推导，成功建立起了“流体力学控制方程”与“分布参数电子电路网络”之间的同构映射。利用声质量、声容、特征阻抗等概念，不仅为声学设计提供了直观的工程工具，更打通了跨学科波动力学教学的壁垒。
3. 多传声器表征框架的完备性：利用两到三个校准的管壁麦克风，即可准确捕捉分离前向与后向行波，配合阻抗变换公式与多端口散射矩阵（S-matrix），能够完备地表征任何待测组件（如吸声材料、管网接头、辐射喇叭口）的宽频声学特性。
4. 耗散模型的工程化修正：基于亥姆霍兹和基尔霍夫的经典理论，文章指明了波导测试中必须引入边界层粘性-热量耗散修正，为实现高保真的测量数据解算提供了最终的物理拼图。

综上所述，该文献是一份集理论深度与实验指导性于一体的经典技术讲义，为现代管道声学、阻抗管测试、消声器设计以及宏观波动物理学的研究人员提供了系统性且无可替代的方法论支撑。

---

J. Price, “Acoustic Waveguides,” Lecture Notes, University of Colorado, Boulder, CO, Jan. 2008.
