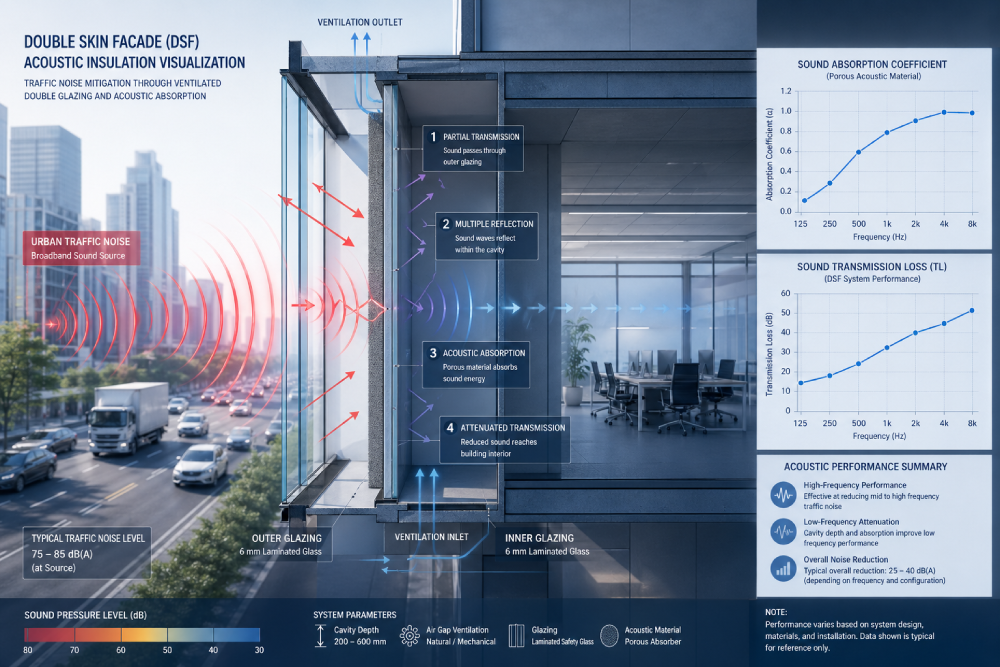

自然通风双层玻璃幕墙（DSF）隔声性能的评估与预测模型

在城市交通噪声日益复杂的背景下，自然通风双层玻璃幕墙（DSF）在绿色建筑中的应用不断增加，但其通风结构对隔声性能的削弱问题也愈发突出。本文基于大量现场测试与实验室测量数据，系统分析了通风开口、空腔结构及吸声材料对隔声性能的影响机理，并提出高精度工程预测模型。对于实际工程而言，如何通过声学材料优化与结构设计提升DSF隔声性能成为关键。苏州东原电子有限公司可提供从声学材料测试（阻抗管、吸声系数测试）、新型吸声材料开发验证到建筑与工业降噪工程设计的一体化解决方案，帮助用户精准评估材料性能并优化幕墙声学结构，显著提升建筑隔声效果与声环境品质。👉点击进入相关系统页面，了解完整测试与降噪方案。

1. 研究背景与科学动机

在现代大型商业与行政建筑设计中，双层玻璃幕墙（Double Skin Facades, DSFs）因其在冬季节能、自然通风以及采光方面的卓越表现，已在欧洲及全球得到了广泛应用。在建筑物理学领域，以往针对 DSF 的研究大多集中在热流体力学（如 CFD 气流模拟）、遮阳系统以及消防安全设计上。然而，从建筑声学的视角来看，DSF 作为建筑外围护结构，其在阻挡外部高水平城市交通噪声、保障室内声学舒适度方面的作用同样至关重要。

自然通风双层幕墙通常在外层玻璃或幕墙侧边开有通风槽或百叶窗，这种复杂的几何构型不仅破坏了传统双层墙体理想的隔声边界条件，还引入了声波的衍射、空腔内部的驻波共振以及声-固耦合效应。虽然经典声学理论中已有众多针对封闭双层墙体的隔声预测模型（如 Fahy、London、Sharp 以及 Brekke 模型），但这些模型均难以直接且准确地应用于带有通风开口的复杂 DSF 结构。

基于此，本文作者团队通过大规模的现场实测（In-situ measurements）与受控实验室测量（Laboratory measurements），系统量化了空腔厚度、玻璃平行度、吸声材料以及通风开口对 DSF 隔声性能的独立与耦合影响。更重要的是，研究突破了传统双层墙理论的局限，提出了一种适用于工程环境的、用于预测自然通风 DSF 声传输损失（Sound Insulation）的全新简化分析模型。

2. 现场实测与宏观声学规律

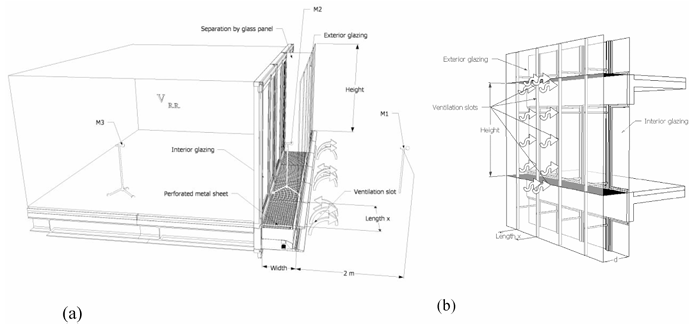

研究团队在布拉迪斯拉发市（Bratislava）对 9 座建筑的自然通风双层幕墙进行了符合 EN ISO 16283-1 标准的现场实测。根据空腔几何形状与通风口类型，这 9 组幕墙被划分为三大类：

1. 开槽型 DSF（Slotted DSF）：空腔厚度小于 0.3 米。
2. 百叶窗通风走廊型 DSF（Corridor DSF ventilated by grills）：空腔厚度 0.5 – 1.5 米。
3. 开槽通风走廊型 DSF（Corridor DSF ventilated by slots）：空腔厚度 0.5 – 1.5 米。

现场测试揭示的关键声学特征：
实测的隔声频谱（D_2m,nT​）明显反映了三个声学物理现象的叠加：低频段遵循质量定律的衰减、由空腔驻波引发的共振，以及在吻合频率（Coincidence frequency）附近玻璃板与空气的强烈声耦合效应。
理论上，双层墙体的隔声量随频率升高的斜率应为理想的 12 dB/octave。然而，现场数据表明，通风缝隙的存在使外层玻璃板的声学屏蔽效能大幅失效。对于开槽型和百叶窗通风型 DSF，其隔声曲线的斜率退化至约 9 dB/octave；而对于玻璃板之间留有约 20 mm 通风缝隙的走廊型 DSF，其斜率进一步降至约 6 dB/octave，这一特征几乎等同于内层单层玻璃的“质量定律”表现。此外，复杂的 DSF 构件（如外部铝制装饰条）在风载荷下引发的结构共振，也会在 1000 Hz 以上的高频段导致隔声量的显著下降。

3. 实验室高保真测试与核心参数机理

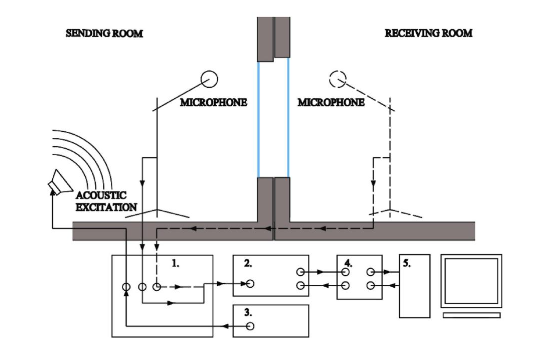

为了剥离现场环境中不可控的声场变量，研究人员在体积为 87 m³ 的声学混响室内，针对 9 种不同配置的双层玻璃组件进行了符合 ISO 10140-4 标准的实验室测试。测试不仅测量了标准的计权隔声量（ R_w​ ），还通过放置在空腔内部的麦克风和激光多普勒测振仪（LDV），对空腔声场和玻璃板的结构模态进行了深度解析。

3.1 接收室低频模态与 Schroeder 频率的约束

研究严谨地指出，由于实验室接收室容积小于 100 m³，在低频段（63 Hz 以下）由于声学模态密度不足，无法形成理想的扩散声场。理论计算表明，该测试环境的 Schroeder 频率约为 280 Hz，这也与低频段较高的数据标准差（STD）相吻合。

3.2 空腔共振与吸声材料（Absorption Material）的极化增益

在低于吻合频率的频段，未加吸声材料的封闭双层玻璃隔声曲线受到空腔驻波共振的严重影响。频谱中的隔声低谷（Dips）与两个核心频率高度吻合：一是对应空腔最长尺寸（1235/1540 mm）的 140 Hz 驻波；二是对应空腔厚度（314/364 mm）的 1000 Hz 驻波。
引入吸声材料产生了惊人的声学增益。在空腔四周边缘或仅仅在顶部与底部贴附 12 mm 厚的矿棉，能够极大地阻尼空腔内的驻波模态，使 1100 Hz 附近的隔声量激增 8 至 14 dB，最终使整体计权隔声量（ R_w​ ）提升约 7 至 8 dB。尤为值得关注的是，即便是在带有侧边通风槽的开放式 DSF 中，在顶部和底部增加吸声材料同样能带来 7 dB 的 $R_w$ 提升。这证实了沿最长维度分布的驻波受通风开口的影响较小，通过局部吸声处理即可实现高效降噪。

3.3 空腔厚度、形状与通风开口的宏观影响

• 空腔厚度与形状（Cavity thickness & shape）： 将空腔厚度从 264 mm 增加至 364 mm（增加约 16%），或将平行玻璃改为非平行布局（非平行度 50 mm），对整体隔声频谱的影响微乎其微。这主要是因为这种程度的尺寸改变所引发的共振频率偏移，被空腔最长维度方向上的主导驻波效应所掩盖。
• 通风口的声学代价： 与全封闭的双层结构相比，在外部玻璃上开设 10 mm 宽的垂直通风槽，会使 R_w​ 骤降近 20 dB。然而，必须强调的是，即便是带有开口的 DSF，其隔声量依然比单层玻璃（Single glass）高出 5 至 7 dB。

4. 现有经典预测模型的局限性评估

研究使用实验室获取的精确数据，对声学工程界常用的多种双层墙预测模型进行了拟合对比，包括 Fahy（三种模型）、London、Sharp、Brekke 以及 Rindel 的开孔模型。

结果显示：

1. Fahy 与 London 模型：这些模型大多基于无限大板或单一入射角的假设。London 模型忽略了结构和吻合共振，导致拟合曲线整体偏低。
2. Sharp 与 Brekke 模型：Sharp 的经验模型（基于质点-弹簧-质点理论）和 Brekke 的统计能量分析（SEA）模型，在处理封闭双层结构时，尤其是在低于空腔共振频率的频段，与实测曲线吻合度较好。
3. 针对开口结构的组合模型（Sharp/Brekke + Rindel）：若将 Rindel 用于计算通风槽导致的隔声退化的经验公式叠加进 Sharp 或 Brekke 模型中，能够在中高频段获得相对合理的拟合，但在低频共振区依然存在约 6 dB 的低估。

5. 全新工程预测模型的建立与验证

由于现有模型主要针对简单封闭墙体，作者在 Blasco 模型的基础上，针对自然通风 DSF 提出了一种基于频率分区的分段解析模型。该模型旨在整合各构件（玻璃板、通风口）的独立声学响应，计算出复合结构的总体传声损失。

模型将声学频谱严格划分为三个由核心物理频率主导的区间：
1. 低于空腔半波长共振频率（ f≤f₀​ ）：
在此频段，隔声性能主要受两层平行玻璃面板之间的距离控制。模型假设总隔声量等于内外两层玻璃面板隔声量（ R₁​ 和 R₂​ ）的线性叠加，并减去一个经验修正值（4 dB）。公式表示为：

2. 处于空腔共振与外层玻璃吻合频率之间（ f₀​<f<f_cr​ ）：
吻合频率（ f_cr​ ）是指声波在空气中的投影波长与玻璃板内的弯曲波长相等时产生的强烈透声现象。在此频段内，声波主要通过通风槽进行传输，外层玻璃的隔声效能被极大中和。模型假设该区间的隔声量斜率从共振点的 R(f₀​) 开始，对于完全开槽的通风结构，以 6 dB/octave 增长；对于百叶窗或网格通风结构，以 9 dB/octave 增长。公式为：

3. 高于外层墙体吻合频率（ f≥f_cr ​）：
在高频区域，极小的通风开口都足以使得外层玻璃面板的隔声作用彻底失效。因此，整体声学绝缘能力回落至系统中隔声量最高的那层构件（通常为封闭的内层玻璃，记为 R_max​ ），加上 6 dB 的系统冗余增益。公式为：

模型验证（Model Validation）：
将上述理论推导的 R 频谱通过房间声学公式转换为 D_2m,nT​ 后，与现场实测的 9 座真实 DSF 数据进行了比对。结果令人振奋：除个别由于现场信噪比极差导致的偏差外，该新模型预测的频谱与实测值高度吻合（残差多数小于 5 dB），其针对单值评价量（Single number rating, D_2m,nT,w ​）的预测误差甚至控制在 1 dB 以内。

6. 研究亮点与主要结论

本研究深度结合了理论计算、受控实验与复杂的原位实测，成功厘清了自然通风双层玻璃幕墙中的声学流固耦合机制。

主要结论与研究亮点包括：

1. 量化了通风开口的声学代价与兜底效益：自然通风开口确实会使 DSF 偏离双层墙的 12 dB/octave 理想衰减斜率（降至 6-9 dB/octave），并较封闭状态损失近 20 dB 隔声量。但对比传统单层幕墙，带通风口的 DSF 依然能稳定提供 5-7 dB 的额外隔声红利。
2. 证实了吸声材料在破局驻波共振中的决定性作用：仅仅在空腔的顶部和底部（即远离通风视线的位置）布置吸声材料，就能极为有效地阻尼空腔内沿最长维度的驻波共振，赋予系统高达 7-8 dB 的整体隔声量跃升，这为兼顾视觉通透性与声学舒适度的建筑设计提供了极佳的指导。
3. 开发了高精度的工程预测模型：摒弃了对复杂衍射积分的依赖，创新性地提出了基于 f₀​ 和 f_cr​ 的三频段经验预测模型。该模型不仅涵盖了自然通风组件的物理特性，还在中高频段展现了卓越的预测精度（单值误差 ≤1 dB ），成为了指导现代绿色建筑声学设计的强有力工程工具。

---

D. Urbán, N. B. Roozen, P. Zaťko, M. Rychtáriková, P. Tomašovič, and C. Glorieux, “Assessment of sound insulation of naturally ventilated double skin facades,” Building and Environment, vol. 110, pp. 148–160, 2016.
