吸声领域中的有效参数、建模与材料：综述
这是一篇针对《吸声领域中的有效参数、建模与材料：综述》（Effective Parameters, Modeling, and Materials in Sound Absorption: A Review，发表于《Journal of Textiles and Polymers》）的深度学术解读。本文系统梳理了该综述文章的研究背景、吸声机理与有效参数、声学建模方法、各类纺织及复合吸声材料的最新研究进展，以及该领域的研究亮点和主要结论，适合从事声学工程、纺织材料科学及复合材料研究的科研人员快速把握当前前沿动态。
从理论研究走向高效噪声治理，材料性能的可控性、建模方法的工程适配性以及多场景下的耐用性，仍是实际应用中需要持续攻克的关键问题。苏州东原电子有限公司长期专注于工业隔音降噪工程解决方案，致力于设备与厂房噪声治理。我们立足前沿学术成果，从材料选择、结构设计、声场模拟到施工建议，提供一站式声学环境优化服务。
一、 研究背景与动机
随着现代工业和城市化的发展，环境噪声污染日益严重，对汽车内饰、音乐录音室、会议室、剧院及住宅等空间的声学控制和吸声降噪提出了更高要求。传统的建筑隔音材料通常存在重量大、成本高的问题。近年来，纺织材料（Textiles）因其多孔结构、低比重、高柔韧性、良好的耐磨性及低廉的制造成本，逐渐成为极具潜力的吸声替代材料。此外，出于环保和可持续发展的考量，利用天然纤维及废弃纺织品制备绿色吸声材料已成为学术界和工业界共同关注的热点。
基于此，本文全面回顾了过去二十年间关于纤维、地毯、复合材料、机织物、针织物和间隔织物（Spacer fabrics）在声学吸收领域的微观机制、实验建模及材料优化设计的研究成果，为新型高效吸声纺织品的开发提供了系统的理论与实验参考。
二、 核心吸声机理与有效参数剖析
纺织材料的吸声本质上是声能向热能转化的过程。文章总结了决定材料吸声性能的几大核心因素与物理机理：
1. 吸声的物理机制
纺织品的吸声机制主要分为三种类型：
- 粘滞阻力机制（Viscosity Mechanism）：这是纤维材料最主要的吸声机制。声压促使空气在纤维间隙中产生振动，振动气流与纤维表面产生摩擦，克服表面摩擦力做功，将声能转化为热能。这种机制在低频下吸声较弱，但在中高频下表现出显著的吸声效果。
- 共振机制（Resonance Mechanism）：材料在低频处吸声系数随频率增加而急剧上升并出现峰值，随后下降，这是由于材料内部结构或背后空气层引发的声学共振。
- 混合机制（Moderate Mechanism）：结合了前两者的特点，吸收曲线没有明显的共振峰，高频段的吸收主要受空气粘滞性主导。
2. 影响吸声的核心物理参数
- 流阻（Airflow Resistivity/Air Permeability）：这是预测吸声性能最重要的非声学参数。流阻反映了气流穿过材料时的压力降。流阻适中最为理想：过小会导致声波直接穿透材料而不被耗散；过大则会导致声波在材料表面被大量反射。
- 纤维直径与比表面积：减小纤维直径可增加单位体积内的纤维数量，显著提高气流阻力和声波与纤维壁面的摩擦概率，从而提升吸声系数。此外，相比于圆形截面，锯齿形或异形截面纤维由于具有更大的接触表面积，吸声性能更优（尽管部分研究指出异形截面的影响在某些特定纤维体系中不显著）。
- 孔隙率（Porosity）与孔径大小：孔隙率是声波深入材料内部的前提。孔径越小，声能传递到材料微观结构中的难度越大，表面反射增加，但对于已进入材料内部的声波，小孔径能提供更强的粘滞耗散。
- 密度与厚度：增加密度可提升中高频的吸声性能；增加厚度则是提升低频吸声性能最直接有效的方法。
三、 声学性能预测与建模（Modeling）
为了节省高昂的打样与测试成本，理论与经验建模在吸声材料研发中至关重要。文章将声学模型分为两大类：
- 经验模型（Experimental Models）：
以经典的 Delany-Bazley (DB) 模型 为代表。经验模型的最大优势在于，其唯一的输入非声学参数是气流阻率（Flow resistivity, σ）。通过 σ 即可预测材料的表面特征声阻抗（ Zs ）和吸声系数。后续研究者如 Miki、Dunn 和 Davern 等对 DB 模型的拟合系数进行了不断修正，以解决其在低频区域预测存在误差甚至出现负值的物理缺陷。 - 微观结构模型（Microstructural Models）：
该类模型引入了弯曲度（Tortuosity）、孔隙形状因子、纵向因子等复杂的几何参数。尽管其物理机制更严谨，但由于纺织品内部结构的随机性和复杂性，这些微观参数的准确获取极具挑战，因此在实际工程中的应用频率低于经验模型。
四、 各类纺织吸声材料的研究进展
文章详细梳理了不同组织结构的纺织品在声学领域的应用及优化方案：
1. 纯纤维与天然纤维材料
研究证实，天然纤维与合成纤维在吸声能力上并无本质差异，但天然纤维（如椰壳、竹纤维、黄麻、木棉、大麻等）因其环保和可降解属性备受青睐。
- 特殊结构纤维的优势：例如木棉纤维（Kapok）由于具有天然的中空结构（Hollow structure），声波能更深地被困在其内部空腔中，因此在同等质量下，其低频吸声系数显著优于普通实心纤维。
- 纳米纤维涂层（Nanofiber Coatings）：Alba 等人的研究表明，在传统羊毛/涤纶纤维表面覆盖一层仅 0.2 mm 厚的电纺纳米纤维网，可以在仅增加 0.5% 宽度的前提下，使特定频率下的吸声率提升高达 30%。
2. 非织造布（Nonwovens）与地毯（Carpets）
非织造布因其高度杂乱的纤维网结构而成为极佳的多孔吸声体，被广泛应用于汽车内饰。
- 结构参数优化：减小纤维细度、降低孔隙率、增加非织造布的层数和厚度，均可显著提升空气阻力和吸声系数。例如，将椰壳纤维刺针复合到中空聚酯非织造布中，随椰壳纤维含量的增加（达到 25%），吸声性能大幅提升。
- 地毯的声学响应：在簇绒地毯中，圈绒密度（Loop density）和绒头高度（Pile length）起决定性作用。研究表明，绒头越长（如 14 mm），线圈密度越高，吸声效果越好。

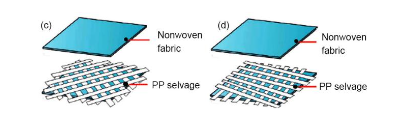

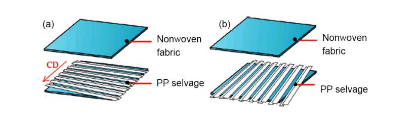

Placing polypropylene waste nonwovens on primary nonwovens indifferent directions [43].
3. 复合声学材料（Composites）
将纺织品与树脂、泡沫或其他填料结合是拓宽吸声频带的重要途径：
- 碳化与活性炭纤维（ACF）涂层：在棉或聚丙烯非织造布上涂覆活性炭纤维，可以极大增强 100-6400 Hz 宽频带内的吸声性能。
- 无机粉体掺杂：将浮石粉（Pumice stone powder）通过聚氨酯涂层结合到非织造/机织复合织物中。浮石粉中的硅酸盐和金属氧化物增加了纤维表面的微观粗糙度，大幅增强了声波与材料界面的摩擦损耗。
4. 针织物与间隔织物（Knitted Fabrics & Spacers）
三维间隔织物（Spacer fabrics）内部具有天然的空气层，这为其提供了类似亥姆霍兹共振腔的物理基础。

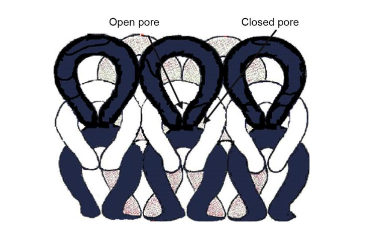

- 表面组织与孔结构：针织物的表面线圈存在“开孔（Open pores）”与“闭孔（Closed pores）”之分。开孔率和表面图案（如网眼大小）直接决定了高频吸声能力。将微孔开口更小的表面层叠加，可以降低孔隙率并增加吸声。
- 层叠效应：对于经编/纬编间隔织物，改变连接纱（Connecting yarns）的角度影响不大，但增加厚度（如从 4.5 mm 增至 7.5 mm）或将多个单层间隔织物层叠，可显著改善低频吸声性能。
5. 机织物（Woven Fabrics）
与非织造布不同，由于机织物的纱线排列极其紧密，其厚度对吸声的影响相对较弱，核心在于纱线交织形成的孔隙形态。
- 组织结构：在平纹（Plain）、斜纹（Twill）和缎纹（Satin）组织中，平纹织物由于具有最多的纱线交织点（Yarn contacts），形成了更为复杂的细小迷宫通道，空气流动阻力最大，因此其降噪系数（NRC）通常最高。
- 紧度与纱线线密度：增加经纬密、使用更细的纱线，会减小孔隙尺寸，从而提升中高频的吸声性能。
五、 研究亮点
- 宏观声学参数与介观几何特征的深度耦合：文章不仅停留在“测试材料吸声率”的表层，而是深入剖析了孔隙大小、纤维截面形态、中空结构（如木棉纤维）、纱线交织点（如平纹织物优势）等介观或微观物理特征如何改变气流阻力，进而影响声学阻抗的底层机理。
- 高度关注绿色与可持续声学材料（Sustainable Materials）：综述大量引用了利用农业废弃物（如稻草、竹子、椰壳纤维）、纺织废料（如超短棉纤维纺纱落棉）以及回收轮胎橡胶制备新型声学部件的案例。这印证了声学工程正向“全生命周期环保（LCA）”和“轻量化”方向演进。
- 人工智能与先进多物理场仿真的引入：文章敏锐地捕捉到了声学材料研究方法论的转变。指出近年来研究人员开始利用神经网络（ANN）、自适应神经模糊推理系统（ANFIS）、遗传算法（GA）等人工智能工具，通过极少量的结构参数高精度预测材料的吸声曲线；同时也提到了利用计算机辅助设计（CAD）和图像处理技术，对三维间隔织物内部复杂的流体流线进行 3D 流体力学可视化模拟，极大地推动了从“经验试错”向“计算设计”的跨越。
六、 主要结论与未来展望
综上所述，该论文得出以下主要结论：
- 纺织品是极具潜力的宽频吸声系统：依靠高度可调的多孔网络，纺织品在宽频带（特别是中高频）具有卓越的吸声表现。通过引入不同密度的多层堆叠、增加背后空气层厚度或结合穿孔背板，可有效弥补其在低频段吸声不足的短板。
- 气流阻力是材料设计的核心标尺：无论采用何种纺织成型工艺（非织造、机织、针织或复合），通过优化纤维细度、孔隙率和表面粗糙度（如引入纳米涂层或矿石粉末）来获得“最佳气流阻率（Flow resistivity）”，始终是实现声学阻抗匹配和最大化热耗散的关键。
- 多尺度/多功能复合是未来的必然趋势：单一纺织材料往往难以同时满足高强、阻燃、低频高吸声等多重工程需求。未来的研究应致力于开发“宏观结构（如 3D 间隔织物）+ 介观网络（如复合非织造布）+ 微观修饰（如静电纺丝纳米纤维/中空纤维/多孔碳化纤维）”的阶梯式、多功能复合阻抗匹配声学超材料体系。
这篇综述为科研人员在理解多孔纤维介质声波耗散机制、选择恰当的声学预测模型以及开发基于新型天然纤维及三维编织结构的高级降噪材料方面，提供了全方位、系统性的理论和文献支撑。
S. H. Paknejad and M. Vadood, “Effective Parameters, Modeling, and Materials in Sound Absorption: A Review,” J. Text. Polym., vol. 10, no. 1, pp. 3–21, Jan. 2022.
本文系统梳理了吸声机理、关键性能参数、主流声学建模方法以及纺织与复合吸声材料的最新进展，为从事声学工程与材料科学的研究人员提供了清晰的学术脉络。从理论研究走向高效噪声治理，材料性能的可控性、建模方法的工程适配性以及多场景下的耐用性，仍是实际应用中需要持续攻克的关键问题。
苏州东原电子有限公司长期专注于工业隔音降噪工程解决方案，致力于设备与厂房噪声治理。我们立足前沿学术成果，从材料选择、结构设计、声场模拟到施工建议，提供一站式声学环境优化服务。无论是纺织类吸声材料还是新型复合吸声结构，我们均结合实际工况进行性能评估与工程化落地，可满足消声室、影音房、吸声板设计等多样场景的隔音与吸声需求。苏州东原电子愿与业界同仁一道，推动吸声材料从实验室走向更高效、更可靠的工程应用。
