声学超构材料在建筑与城市降噪中的现在与未来角色
这是一篇针对新加坡国立大学Sanjay Kumar与Heow Pueh Lee发表于《Acoustics》期刊的综述文章《声学超构材料在建筑与城市降噪中的现在与未来角色》（The Present and Future Role of Acoustic Metamaterials for Architectural and Urban Noise Mitigations）的深度学术解读。本文系统梳理了该综述的研究背景、各类声学超构材料在建筑与城市环境中的核心应用、当前面临的工程挑战以及未来的发展方向。本解读风格严谨，适合声学工程、建筑设计、材料科学及减振降噪（NVH）领域的科研人员快速且全面地把握该领域的前沿动态。
一、 研究背景与学术动机
随着全球城市化进程的急剧加速，建筑施工、公共交通（汽车、火车、飞机）引发的城市噪声污染已成为影响人类健康和生活质量的重大环境问题。世界卫生组织（WHO）指出，长期暴露于超标噪声环境中会导致疲劳、听力受损、高血压、睡眠障碍乃至心血管疾病等一系列严重的生理与心理问题。为此，WHO在2018年为欧洲地区设定了严格的公共安全环境噪声准则（例如道路交通夜间噪声需低于45 dB）。

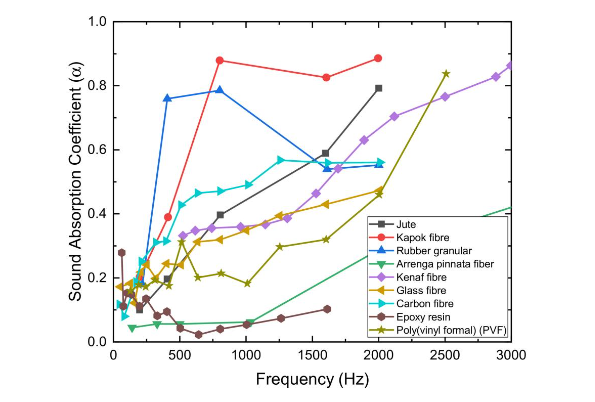

在传统的噪声控制工程中，业界广泛使用天然纤维（棉、羊毛）、颗粒材料（多孔混凝土）、合成泡沫（玻璃棉、聚氨酯）以及质量负载乙烯基（MLV）等传统材料。这些材料主要依靠内部的微孔与声波发生粘滞摩擦，将声能转化为热能，因此在中高频段表现出优异的吸声性能。然而，面对由压缩机、涡轮机、汽车和飞机引擎等产生的低频噪声（< 200 Hz），传统材料面临着严重的物理瓶颈。
根据声学中的“质量-密度定律（Mass-density law）”，声音的透射率与材料密度、厚度及声波频率成反比（ T=1/(ρ×t×f) ）。这意味着，若要阻挡穿透力极强的低频声波，传统均匀材料必须具备极其庞大的厚度或质量，这在空间受限的城市与建筑环境中显然是不切实际的。
为了突破这一自然规律的限制，声学超构材料（Acoustic Metamaterials, AMs）应运而生。超构材料是一种由人工设计的周期性亚波长结构（Subwavelength structures），其奇异的声学特性并非来源于材料本身的化学组分，而是源于其精巧的微观几何构型。超构材料能够在极薄的物理尺寸下，实现对低频至中频声波的极致操控与宽带衰减，为新一代建筑与交通声学屏障的设计提供了革命性的范式。
二、 核心应用：超构材料的多维降噪机制
该综述按照应用场景与物理机制的不同，将用于建筑与城市降噪的声学超构材料划分为四大类进行了详细的文献梳理：
1. 超构吸声体（Meta-absorbers）
超构吸声体的核心机制是“阻抗匹配（Impedance-matching）”与混合共振。当超构表面的声学阻抗与入射空气声波的阻抗完美匹配时，声波将无反射地进入结构内部并被局域共振高效耗散。

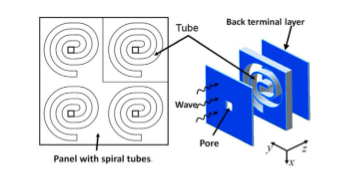

- 空间卷曲结构（Space-coiling）：Cai 等人与 Li 等人分别提出了基于空间卷曲概念的超薄吸声体。这些结构通常由带有中心孔的微穿孔板与背后的折叠/迷宫式空气腔组成。入射声波在进入穿孔后，由于亥姆霍兹共振（Helmholtz resonance）、粘滞摩擦与热传导而发生耗散；随后，剩余声波在高度折叠的微通道内被迫大幅降低传播速度，从而在深亚波长厚度下（如 125 Hz的极低频率）实现了近乎完美的吸收。
- 蜂窝-波纹混合芯结构：Tang等人提出了一种夹芯声学超构材料，它结合了轻质微穿孔面板与内部的蜂窝-波纹混合腔体，不仅实现了宽带的低频声吸收，还兼具了建筑所需的极高机械刚度和强度。
2. 超构隔声屏障（Meta-barriers）
针对城市环境的直接隔声需求，薄膜/板型超构材料与声子晶体展示了巨大的应用潜力。
- 薄膜与薄板型超构材料：早期研究多利用张紧的弹性薄膜附加质量块来实现“双负参数（Double negative）”特性（如负等效质量和负等效体积模量）。例如，Kumar 等人设计了一种膜-亥姆霍兹腔耦合结构，在 500 Hz 以下获得了平均 45 dB(A) 的透射损失。然而，由于弹性薄膜在环境温湿度变化下极易发生性能退化或松弛，近期的研究（如 Ang 等人）已开始采用高刚度的聚合物薄板（如 Mylar 板）替代薄膜，开发出适合大规模工业化生产且耐久性更强的板型超构隔音阵列。
- 声子晶体（Sonic Crystals）：声子晶体是一种在流体基质中周期性排布离散散射体（如圆柱、方柱）的宏观结构。其依赖于布拉格衍射定律（Bragg’s law），能在特定的频率范围内产生破坏性干涉，形成阻止声波传播的“带隙（Bandgap）”。Morandi 等人在真实实验室中部署了由 3 米高 PVC 空心圆柱组成的声子晶体墙，成功验证了其对 1000 Hz 附近交通噪声的卓越隔离能力。Cavalieri等人更是设计了一种内部嵌套了四分之一波长管和亥姆霍兹共振腔的 3D 损耗型声子晶体，在 350 至 5000 Hz 的超宽频带内实现了高达 16.8 dB 的插入损失，非常适合高铁等轨道交通降噪。
3. 超构漫反射体（Metadiffusers）
在音乐厅、大礼堂等室内声学设计中，漫反射体（如经典的施罗德漫反射体 Schroeder diffuser, SD）被用于打散反射声波以避免声学缺陷，同时保持声能不被过度吸收。然而，传统的 SD 基于特定的数论序列挖掘不同深度的井（Wells），针对 250 Hz 低频的 SD 厚度可达惊人的 69 厘米，极大地限制了其在小型建筑中的应用。
Zhu 等人与 Jiménez 等人通过在漫反射体的井底或狭缝内嵌入深亚波长的亥姆霍兹共振腔阵列，利用局部共振强烈的色散效应减慢声速，成功将漫反射体的厚度缩减至传统尺寸的 1/10 甚至 1/46（仅为目标波长的二十分之一左右），为超薄室内声学处理组件铺平了道路。

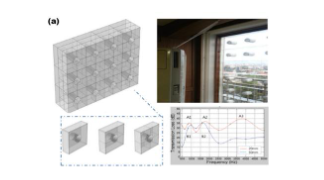

4. 通风隔声窗（Soundproof Ventilated Windows）
这可以说是声学超构材料在建筑领域最具颠覆性的应用之一。传统建筑为了隔音通常需要封闭门窗，牺牲了自然通风（这对于小型高密度住宅极为不利）。超构材料巧妙地化解了“通风”与“隔声”之间的物理矛盾：
- 对称几何干扰与阻抗失配：Kim与Lee设计了一种带有中心通孔的三维共振腔阵列阵列，空气可以通过中心孔流通，而沿孔壁传播的声波则因波衍射和阻抗失配被高效衰减（ 700–2200 Hz 衰减达 20–35 dB ）。Wu 等人利用弱耦合的反向开口裂管共振器阵列，在保持高通风率的同时，于 342 Hz 实现了 82.1% 的单频吸声。Ghaffarivardavagh 等人则基于“类法诺干涉（Fano-like interference）”原理，设计出一种极度开放的环形静音器，能够将94%的入射声波反射回环境中，同时实现空气的无障碍流通。
- 非对称/单向声学传输（Unidirectional Insulation）：Zhang 和 Ge 等人的研究将通风隔声窗推向了新高度。他们利用特殊的迷宫单元（Labyrinthine units）或钩状超原子（Hook-like meta-atoms），在确保结构整体具备极高开孔率（ >60% ）的前提下，实现了声波的单向或宽角盲区隔离。即：结构允许风与光线自由通过，但来自外部的随机角度交通噪声会被彻底阻挡，而室内声波却能顺利排出。这种通过重构拓扑结构实现的“声学开关”展示了极高的商业潜力。
三、 当前挑战与未来发展方向
尽管过去 20 年间声学超构材料在理论和实验室原型上取得了巨大成功，甚至英国的 Sonobex Ltd. 已经推出了首款商业化的声学超构材料噪声屏障，但其在大规模城市应用中仍面临几项严峻的挑战，这也指明了未来的研究方向：
- 大规模制造与成本控制：当前绝大多数实验室样品高度依赖于3D打印技术，但这并非一种适合大规模、低成本量产的可持续制造技术。未来必须开发诸如纳米压印图案转移、自组装以及混合增材制造等能够在工业尺度上实现高精度复杂内部空腔制造的工艺。
- 复杂声场与主动超构材料（Active Metamaterials）：真实的城市噪声（如交通、施工）其频谱和空间分布是随机且动态变化的。静态被动的超构材料带宽仍然有限。因此，结合压电、电磁反馈的“主动可调谐超构材料（ Active/Tunable AMs ）”将成为未来的破局关键，使其能够根据环境噪声频谱的变化实时动态调整自身的共振带隙。
- 环境鲁棒性与维护：许多超构材料（如薄膜共振器）的材料属性会受到极端温度、紫外线和湿度的严重影响。此外，那些依赖于狭小缝隙（如微穿孔、迷宫管道）的超薄结构在污染严重的城市空气中极易被灰尘和颗粒物堵塞，导致声学性能失效。因此，研发具备自清洁功能或高环境耐候性的结构至关重要。
- 多功能一体化（ Multi-functionality ）：未来的声学屏障不应仅局限于降噪。研究人员正在尝试将压电双晶片（ Piezoelectric bimorphs ）嵌入超构材料中，使被捕获并放大的声波能量转化为电能（ 声学能量收集 Energy harvesting ）。同时，超构材料的外观也可以与空气过滤、热屏蔽以及建筑美学进行一体化整合。
四、 主要结论
这篇综述系统地确立了声学超构材料在现代建筑与城市降噪中的核心战略地位。研究得出的主要结论如下：
- 性能上的绝对颠覆：声学超构材料通过人为定制几何拓扑结构（如空间卷曲、亥姆霍兹局域共振），成功打破了质量密度定律的束缚，在深亚波长（超薄、轻质）的物理尺度下，实现了对传统材料束手无策的低至中频噪声的宽带衰减。
- 应用场景的极限拓宽：从传统的吸声板、隔音墙，到革命性的“可通风隔声窗”与“超薄漫反射体”，超构材料实现了声波操控与流体力学（通风）、光学（采光）的完美兼容，极大地丰富了建筑声学设计的自由度。
- 商业化前夜的阵痛：尽管理论极其完备，但要将其实际推向工业界，还需要克服高昂的3D打印成本、户外环境耐久性以及全生命周期成本评估等工程化障碍。然而，考虑到传统低频隔声方案所必须牺牲的巨大建筑空间与材料成本，一旦制造工艺成熟，超构材料必将展现出无可比拟的性价比与应用前景，为人类打造更宁静、更健康的人居环境。
在实际工程应用中，声学超构材料正逐步从实验室走向规模化落地，但其性能优势的充分发挥，仍离不开系统性的声学设计与工程经验支撑。围绕建筑与城市降噪的复杂场景，我们不仅关注前沿材料本身，更强调“材料+结构+测试+优化”的一体化解决思路。👉工业隔音降噪工程解决方案｜设备与厂房噪声治理 方面，我们可从材料选型、结构设计、声场仿真到施工落地提供全流程支持，广泛适用于消声室建设、影音空间优化及各类吸声结构设计，助力客户在有限空间内实现更高效、更可控的降噪效果。
S. Kumar and H. P. Lee, “The Present and Future Role of Acoustic Metamaterials for Architectural and Urban Noise Mitigations,” Acoustics, vol. 1, pp. 590–607, Aug. 2019.
