基于阻抗管的材料声学特性测量方法综述

这是一篇针对发表于《ARPN工程与应用科学期刊》（ARPN Journal of Engineering and Applied Sciences）的综述性文献《基于阻抗管的材料声学特性测量方法综述》（REVIEW OF ACOUSTIC CHARACTERISTICS OF MATERIALS USING IMPEDANCE TUBE）的深度学术解读。本文系统梳理了该文献的核心内容，涵盖了声学材料测试的理论基础、阻抗管及其衍生测试方法的物理机制、系统设计准则以及理论验证模型，旨在为从事声学超材料、汽车噪声控制（NVH）及建筑声学领域的科研人员提供详实、严谨的参考。

一、 研究背景与声学物理基础

随着汽车工业在新兴经济体的空前增长，车辆内部座舱的噪声控制（NVH特性）成为衡量产品竞争力的核心指标之一。各类机械部件（发动机、轮胎、旋转件）及外部环境产生的宽频噪声需要依靠具有高吸声特性的被动噪声控制材料进行抑制。然而，由于声学材料的有效频带通常跨越 200 Hz 至 6.4 kHz，单一材料难以覆盖全频段，因此对这些材料的声学特性进行精准表征与测试，是声学工程中的关键环节。

文献首先阐述了声波吸收的物理本质：声音作为一种机械波在介质中传播时，其声能转化为热能的过程主要依赖于三种耗散机制：

  1. 摩擦损耗（Frictional losses）：携带声波的空气分子在孔隙材料内部以声波频率振动时产生的摩擦阻力。
  2. 动量损耗（Momentum losses）：声波在不规则孔隙中传播时，因流向改变以及流体膨胀、收缩现象引起的动量耗散。
  3. 热涨落（Temperature fluctuations）：声波激励导致孔隙内空气分子经历周期性的压缩与膨胀（弛豫），从而引发热量交换。

在声学特性表征中，核心的声学参量包括吸声系数（α）、反射系数（R）以及表面阻抗（Z）。而测量这些参数的手段中，阻抗管法因其仅需极小尺寸的样品且测试环境要求低，成为了业界最主流的选择。

二、 核心测试方法深度剖析

该文献的重点在于系统梳理并对比了当前主流的声学特性测试方法，并深入解析了各自的数学物理基础。

1. 驻波比法（Standing Wave Ratio Method）

这是最传统、最基础且精度极高的直接测量方法。测试系统由末端带有刚性背板的阻抗管组成。声波在管内遇到具有特定阻抗的材料边界时，部分反射、部分吸收，入射波与反射波叠加形成驻波（包含节点和波腹）。
实验中，通过移动搭载麦克风的探针，直接测量管内声压的最大值与最小值，从而求得驻波比（S）。进一步结合第一个声压节点到样品表面的距离，可以解算出相位角和吸声系数。该方法虽成熟且对各类材料通用，但其最大的劣势在于测试效率极低，例如获取 15 个频点的数据通常需要 30 分钟以上。

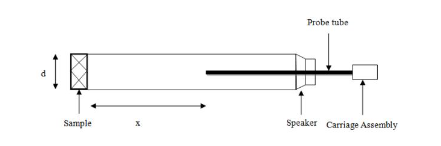

Setup for standing wave ratio method.
2. 双微型麦克风传递函数法（Transfer Function Method）

为了克服驻波比法低效的缺陷，传递函数法目前已成为最广泛采用的测量标准（如ASTM E-1050）。

  • 测试原理：该方法在管壁上固定两个（或多个）相位严格匹配的麦克风，利用宽带稳态噪声信号进行激励。系统通过双通道频谱分析仪获取两个麦克风位置的自功率谱密度（Auto-spectral densities）和互功率谱密度（Cross-spectral density）。
  • 数学分离：借助快速傅里叶变换（FFT），系统计算出麦克风之间的复传递函数（H），并在数学上将入射波与反射波分离，直接解算出复反射系数（R）与法向入射吸声系数。
  • 优势：相较于驻波比法，该方法极其快速，通常在 5 分钟内即可提供高达128个频点的测试数据，且特别适用于中高频测试。

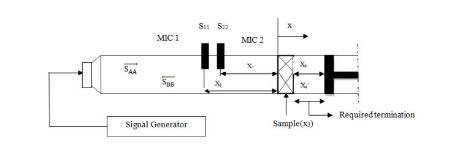

Setup for two microphone transfer function method.
3. 双腔法（Two Cavity Method）

该方法特别适用于具有对称性、互易性以及低流阻特征的单层隔声材料，主要用于测量材料的传播常数和特征阻抗。
实验通过在材料后方设置一个可移动活塞，从而构建两种不同深度的空气腔（例如刚性背板以及四分之一波长的空气腔）。利用麦克风捕捉阻抗管上游的声压，并结合两次不同空腔深度下的测量数据，计算出材料本身的声学阻抗与复传播常数（包含衰减常数和相位常数）。该方法在1 kHz以上频段具备极高的准确性。

Setup for two cavity method.
4. 双负载法（Two Load Method）

双负载法利用两种截然不同的声学负载边界（通常是消声末端/Anechoic termination 与刚性末端/Rigid termination）进行两次独立测试。假设通过声学材料的声波为等熵平面波，该方法不仅能获得吸声系数，还可完整计算出材料的声压传递矩阵（Transfer Matrix）元素。这一矩阵全面表征了材料在管道上下游之间的声学传递特性。

5. 混响室法（Reverberation Method）

区别于阻抗管测量的“法向入射”参数，混响室法用于测定材料在真实漫射声场下的无规入射吸声系数（Random incidence absorption coefficient），遵循 ASTM C-423 和 ISO 354 标准。
该方法通过对比空混响室与放置大尺寸样品（通常需 10-12 平方米）后的混响时间与衰减率，利用赛宾公式（Sabine’s formula）计算吸声性能。 文献在此处指出了混响室法在物理机制上可能面临的三大核心误差来源：

  1. 边缘衍射（Edge diffraction）：低频衍射导致反射波不再是理想平面波，样品边缘产生的吸声量远大于中心区域。
  2. 非漫射性（Non-diffuseness）：声场无法达到理想的均匀状态，必须通过不断移动悬挂的扩散板来打破驻波。
  3. 赛宾公式的适用性局限：当材料极度吸声（平均吸声系数大于 0.4）时，赛宾公式的统计假设失效，此时如果继续使用该公式，可能会计算出大于 1 的虚假吸声系数（违背了无源声学物理定律）。
6. 混合多层预测法（Hybrid Multi-layer Prediction Method）

针对现代工业中广泛使用的多层复合声学材料（各层流阻差异巨大），文献引入了 Wang 等人提出的混合预测方法。该方法巧妙地结合了双腔法（用于获取各层的传递矩阵和吸声系数）和双负载法（用于测试传输损耗），基于传递矩阵理论，可以不受层数和厚度限制地精确预测任意复杂多层样品的整体声学性能。

三、 阻抗管系统设计的严谨准则

对于科研人员而言，实验装置的设计参数直接决定了测量数据的有效性。文献对阻抗管的核心设计给出了严格的量化规定：

  • 截止频率与管径的关系：阻抗管将三维声场简化为一维平面波求解。为了防止高频下出现非平面波（高阶横向模态），阻抗管的直径（d）必须满足 d < 0.586 c/fu （c 为声速，fu 为测试上限频率）。这意味着测量低频需要大口径阻抗管，而测量高频必须更换小口径管。
  • 管长与麦克风间距：为了让平面波在接触麦克风和样品前充分发育，管长（L）必须大于 3 倍管径（L > 3d）。此外，麦克风之间的间距（s）必须严格满足条件 0.01*(c/fl) < s \ll c/2fu（推荐最大间距为最高频率对应半波长的 0.8 倍），且最靠近样品的麦克风距离必须大于半个管径。
  • 系统校准：麦克风必须与管壁齐平安装，且两只麦克风必须通过互换位置进行相位和增益的平滑功率谱校准（消除设备本身的传递函数误差），否则会导致高频阻抗计算的严重畸变。

四、 理论计算模型与实验验证

实验测试数据的准确性通常需要通过半经验声学模型进行交叉验证。文献列举了声学界最重要的三个多孔材料理论模型：

  1. Delany-Bazley 模型（1969）：最经典的单参数经验公式。它基于大量孔隙率接近1的纤维吸声材料数据进行回归分析，仅需输入材料的静态空气流阻（Flow resistivity, σ），即可计算复波数与特征阻抗。该公式的适用范围严格限制在无量纲频率参数 0.01≤(ρf)/​σ≤1.0 的区间内。
  2. Miki 模型（1990）：针对 Delany-Bazley 模型在低频域实部与虚部存在物理非因果性的缺陷，Miki 对其系数进行了归一化修正，提出了改进的实部与虚部预测公式。
  3. Biot-Allard 模型：更加完善的物理模型，相较于前两者，它额外引入了材料骨架的体积弹性模量（Bulk modulus），适用于具有弹性骨架吸收特性的材料评估。

五、 研究亮点与主要结论

综上所述，该综述文献为声学材料测量提供了一份完备的“实验操作与理论方法指南”。其研究亮点和核心结论归纳如下：

  1. 系统性的方法论解构：文献不仅罗列了7种常见的测试手段，更深刻剖析了它们各自的边界条件与优劣势。例如，驻波比法虽古老但对几乎所有材料精度最高；传递函数法虽快捷但受限于麦克风间距；双腔法和双负载法为解析材料内部真实传播常数提供了独立路径；混响室法则为解决工程宏观声场提供了有效弥补。
  2. 为多层复合超材料测量提供了新思路：指出多层介质流阻分布不均是测试的痛点，并推崇将双腔法与双负载法融合的“混合多层预测法”，利用传递矩阵的级联特性，攻克了异构复合材料声学预测的难题。
  3. 强调设备物理极限对结果的绝对控制：明确了如果违反管径-频率法则，或不执行严格的麦克风传递函数校准（消除零点失配），任何高级算法均无法补偿物理声场畸变带来的致命误差。

这篇综述深入浅出，严谨详实，不仅涵盖了从基础波动方程到复杂边界矩阵的理论推演，更结合了大量工程测试的实践规范（ASTM 与 ISO标准），对广大声学领域的科研人员、材料研发工程师及 NVH 技术专家而言，具有极高的学术指导与工具参考价值。在声学材料研发与噪声控制工程中，阻抗管法因其测试效率高、精度稳定，已成为吸声性能表征的核心手段。无论是汽车 NVH 优化，还是建筑声学材料设计，对吸声系数与表面阻抗的准确测量都至关重要。针对这一需求，苏州东原电子推出的声学材料测试系统与阻抗管解决方案，结合成熟的传递函数法与高精度数据采集技术，可实现多频段声学参数的可靠测量，广泛应用于科研机构及工业测试场景，为声学材料开发与工程应用提供坚实的数据基础。

J. Niresh, S. Neelakrishnan, S. Subharani, T. Kannaian, and R. Prabhakaran, “Review of acoustic characteristics of materials using impedance tube,” ARPN J. Eng. Appl. Sci. （注：原文片段未提供具体发表年份和卷期号，版权信息标注为2006-2015）
