用于测量材料声吸收与透射损失的低成本阻抗管的开发
这是一篇针对《用于测量材料声吸收与透射损失的低成本阻抗管的开发》（DEVELOPMENT OF A LOW COST IMPEDANCE TUBE TO MEASURE ACOUSTIC ABSORPTION AND TRANSMISSION LOSS OF MATERIALS）的深度学术解读。本文系统梳理了该论文的研究背景、理论基础、低成本系统的设计开发方案、实验验证结果及其在工程教育中的应用前景，适合声学、振动与噪声控制（NVH）领域的科研人员及高校教育工作者参考。
一、 研究背景与动机
在声学工程与被动噪声控制领域，材料的吸声系数（Sound absorption coefficient, $\alpha$）和声透射损失（Sound Transmission Loss, TL）是评估声学处理材料性能的两个最核心指标。传统的测量方法通常依赖于混响室和全消声室，这些“传统方法”不仅需要昂贵的测试设施和巨大的占地面积，且要求制作极大尺寸的测试样件，测试周期长，成本极其高昂。
为了克服传统大尺度测试的局限性，学术界与工业界发展了 阻抗管法（Impedance Tube Method），该方法利用平面波在管道内的垂直入射（Normal incidence）来测试声学样件的吸声与隔声性能，大大缩小了所需的样件尺寸和实验室空间。目前，基于双传声器传递函数法的商业阻抗管（如业界标杆 Brüel & Kjær Type 4206）已成为行业标准。
然而，这些商业化的高精度阻抗管系统造价依然不菲，动辄数万美金，这构成了声学教育与基础科研的一道高门槛。特别是在发展中国家和新兴经济体的高校中，由于预算有限，难以为本科生和研究生建立完善的实验声学和NVH（噪声、振动与声振粗糙度）实验室。基于这一痛点，本文研究团队提出了一项极具实用价值的工程挑战：在 1500 美元的预算内，设计并开发一套既能测量吸声系数又能测量声透射损失的低成本阻抗管系统，以满足高校教育与初步科研验证的需求。
二、 核心理论与声学原理
声波在接触多孔材料或隔声屏障时，会发生反射、吸收和透射。
- 吸声机制与吸声系数：吸声材料（如聚氨酯泡沫、玻璃棉等）多为开孔结构，声波穿透时通过声能与材料微观结构之间的分子间摩擦，将声能转化为热能耗散。吸声系数代表了未被反射的声能占总入射声能的百分比，取值在0到1之间。
- 隔声机制与透射损失：隔声屏障（如混凝土、金属板、重质橡胶等）主要依靠材料的质量和密度来阻挡声能穿透。透射系数（τ）被定义为透射通过材料的声功率与入射声功率之比。在工程中，通常使用分贝（dB）为单位的透射损失（TL）来直观表征隔声性能，其转换公式为 TL=10log10(1/τ)。
三、 低成本阻抗管系统的设计与开发方案
为了在极低成本下实现高精度测量，研究团队对阻抗管的机械结构、声源、传感器及数据采集系统进行了巧妙的选型与模块化设计。
1. 管道尺寸与频率范围的物理界定
阻抗管的内径（d）和传声器间距（s）直接决定了系统的有效测试频率范围（fl < f < fu）。
- 高频上限（fu）：为确保管道内仅有平面波传播而不产生高阶次非平面波，管道直径必须满足 d < K ·c / fu（对于圆管，K = 0.586，c为声速）。
- 低频下限（fl）：传声器间距需大于感兴趣最低频率波长的百分之一，即 S > 0.01⋅ c/fl。
基于上述物理规律，为了覆盖宽频带（约 100 Hz 至 8000 Hz），单一管径无法满足要求，必须采用大、小两种管径组合。研究团队摒弃了昂贵的定制金属管，选用了五金店常见的标准 Schedule 40 聚氯乙烯（PVC）水管。具体选用了标称 1 英寸（内径 26.5 mm）和 3 英寸（内径 77 mm）两种规格，最终实现了大管覆盖 68-2595 Hz，小管覆盖 170-6864 Hz 的宽频测量。
2. 机械结构与样品夹具设计
样品夹具需要将测试材料精准定位并保持管路的完全密封。为避免复杂的机械加工（如车削螺纹或快拆接头）带来的高昂成本，研究采用了标准 PVC 法兰盘（Flanges）。法兰不仅易于获取，只需极少的打磨即可使用，还可以通过螺栓和蝶形螺母快速组装与拆卸。
- 吸声测试构型：在样品后方安装实心法兰盲板，提供理论上的完全刚性反射边界。
- 透射损失测试构型：在样品后方接入与上游管径相同的下游管道，下游末端分别配置“刚性末端”与“消声末端（Anechoic termination）”两种负载工况，并使用凡士林密封样品边缘以防声学侧漏（Flanking paths）。

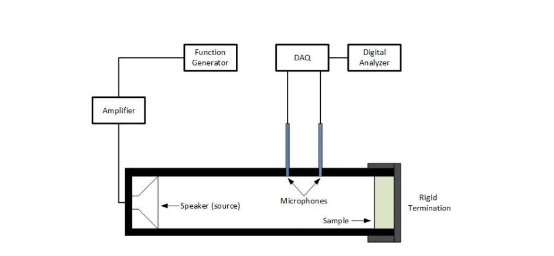

3. 声学硬件与数据采集链
- 声源与传声器：采用 Dayton Audio 的 2.5 英寸全频扬声器作为声源，其具有较平坦的频率响应；为防止声源背部反射干扰前方平面波，扬声器后方管段做了消声处理。传声器未使用昂贵的工业测量级麦克风，而是选用了低成本的 Radio Shack 全向夹持式麦克风，利用尼龙电缆防水接头（Cable glands）将其齐平安装在管壁上，既保证了密封性又便于拆卸。
- 数据采集与处理：系统的核心在于摒弃了专用的高昂数据采集前端（如 B&K 的分析仪）。研究利用了一台低配置的笔记本电脑，外接一款双通道高清独立声卡（M-Audio Audiophile 192）。在软件端，完全通过定制开发的 MATLAB 图形用户界面（GUI）程序来生成宽带随机白噪声信号并完成所有声学传递函数的快速傅里叶变换（FFT）分析。
四、 实验验证与结果分析

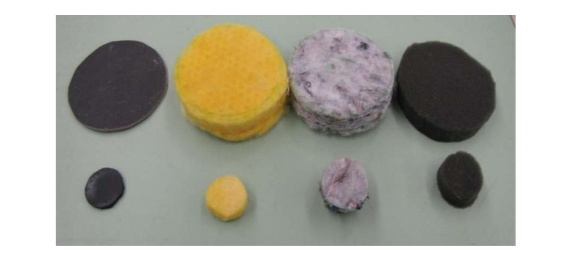

为了验证低成本系统的科学性与准确性，研究团队将该自制 PVC 阻抗管的测量结果与行业绝对标杆—— Brüel & Kjær Type 4206 商业阻抗管进行了背靠背（Back-to-back）的严格对比测试。测试对象涵盖了四种典型声学材料：EVA 隔声屏障、玻璃棉、棉回收絮垫（Cotton shoddy）以及聚醚吸音海绵（Ether foam）。
1. 吸声系数（Sound Absorption）验证
- 大管低频段（50-1500 Hz）：结果显示极其优异的一致性（Excellent agreement）。自制大管测得的各类样件的吸声曲线与 B&K 标杆设备高度重合，无论是低吸声性能的海绵，还是高吸声性能的玻璃棉，均未出现明显偏差。
- 小管高频段（1500-6500 Hz）：对于高性能的玻璃棉和棉絮，自制小管的测试数据与商业管表现出了可接受的一致性。然而，研究敏锐地捕捉到了一个本底误差现象：在针对“空管（Empty tube）”进行基准测试时，自制小管的本底吸声量显著高于 B&K 商业管。研究团队严谨地指出，这归因于商用标准 Schedule 40 PVC 管道内壁相对粗糙的表面光洁度，导致了高频平面波在管壁上的摩擦损耗增加，从而引入了固有的寄生吸声误差。
2. 透射损失（Transmission Loss）验证
透射损失的测试更为苛刻。研究团队使用小管测试了三种不同面密度（0.5, 1.0, 1.5 磅/平方英尺）的重质 EVA 屏障材料。
- 相对排序性能（Rank Ordering）：低成本系统完美重现了声学中的“质量定律”（Mass Law）。最轻的 0.5 磅屏障 TL 最小，最重的 1.5 磅屏障 TL 最大，各类材料的相对优劣排序在两套系统中完全一致。
- 频响曲线吻合度：对于轻质材料，低成本设备在宽频带内的 TL 曲线与 B&K 管高度吻合。但在测试最重的 1.5 磅隔声屏障时，高频段数据出现了较大的波动和不一致性。文章对此给出了深刻的物理学解释：当样品的质量（隔声量）过大时，透射过材料的声能极小，导致接收端（下游）传声器拾取到的信号非常微弱。受限于 Radio Shack 廉价麦克风有限的动态范围和本底噪声，下游的信噪比（Signal-to-noise ratio, SNR）急剧下降，从而导致了高频测量数据的散乱。
五、 研究亮点总结
- 突破成本壁垒，普及NVH教育：本研究最显著的贡献在于工程转化。通过创造性地运用市售的标准 PVC 管道、法兰盘、消费级独立声卡和极低成本的麦克风，将整套测算系统的造价削减了约 75%，总花费控制在 1500 美元以内。
- “一套硬件，双重功能”的设计：与市面上许多仅提供吸声测试的入门级设备不同，该系统通过模块化的法兰结构设计，完整支持了“两负载法”的声透射损失（TL）测量，实现了系统功能的最大化。
- 对材料属性与误差机制的科学剖析：研究不仅展示了成功的曲线重合，还严谨地分析了设备误差的物理根源（如 PVC 内壁粗糙度导致的寄生吸声、传声器信噪比对高隔声材料测量的限制），这展现了极高的学术严谨性，也为系统的后续改进指明了方向。
六、 主要结论与未来展望
本论文的初步研究与详实验证得出以下核心结论：
基于现成低成本零部件设计并组装的声学阻抗管，完全具备在宽频带内准确测量材料法向吸声系数与透射损失的能力。尽管在极端高频和针对极高隔声量材料的测试中，因受限于低端麦克风的动态范围和管壁粗糙度存在一定误差，但该系统在声学材料性能的相对比较与排序（Rank ordering）方面，能够提供与昂贵的商业级系统几乎同等的指导价值。
未来展望：
该低成本阻抗管系统为亚洲、南美及东欧等新兴国家的工程类高等院校提供了一种极为经济的解决方案，使大规模开展基于实验动手的声学与振动教学成为可能。随着资金的允许，高校可以在此 PVC 管体平台的基础上，逐步升级工业测量级传声器和专业数据采集硬件，从而在不改变核心机械架构的前提下，进一步提升系统的测试精度和信噪比的上限。此方案具有极强的开放性和可扩展性。在实际工程场景中，针对更高精度与稳定性的需求，苏州东原电子推出的声学材料测试系统与阻抗管解决方案，结合成熟的传递函数法与高可靠硬件设计，可实现吸声系数与声透射损失等关键参数的精准测量，广泛服务于科研机构、企业实验室及声学工程应用，为材料研发与性能评估提供可靠的数据支撑。
S. P. Deshpande and M. D. Rao, “Development of a Low Cost Impedance Tube to Measure Acoustic Absorption and Transmission Loss of Materials,” in Proc. 121st ASEE Annu. Conf. Expo., Indianapolis, IN, Jun. 2014.
