绵羊毛吸声材料声学特性研究：阻抗管测试与材料分析测试方法

这是一篇基于文献《Characterization of Sheep Wool as a Sustainable Material for Acoustic Applications》（绵羊毛作为可持续声学材料的特性研究）的深度学术解读。苏州东原电子 👉 声学材料测试系统 👈 采用标准阻抗管测试方法，可对各类多孔吸声材料进行快速、准确的材料分析测试，帮助研发人员深入掌握材料声学特性，加速环保吸声材料从实验室研究走向工程应用。

1、研究背景与科学动机

在传统的建筑与土木工程中，所使用的吸声和隔音材料（如矿物棉、玻璃纤维和聚氨酯泡沫等）大多需要极高的能源消耗来进行提取、运输和加工制造。另外，这些传统材料还包含对人体健康和环境具有潜在危害的化学物质。随着全球对可持续发展和绿色建筑需求的日益增长，减少自然资源消耗、降低碳排放并控制建筑材料全生命周期的环境影响已成为一个受严格监管的工程领域。

近年来，基于植物或动物来源的新型可再生环保材料的开发，成了声学与材料科学界的研究热点。天然纤维的制造过程由于节省了大量能源，所以对环境影响较低。本研究依托于 BIAEFIREMAT 项目（旨在利用废弃物和可再生原料开发新型生态材料），将目光投向了一种极为优异但常被忽视的天然材料——绵羊毛（Sheep Wool）。
绵羊毛天然具备卓越的保温、调湿和吸声特性。然而，由于其天然属性，纤维的均一性难以控制，不同品种、甚至同一只羊不同部位的羊毛差异巨大。本研究的科学动机正是为了系统地考察这种天然且可再生的材料（尤其是无法用于高端纺织业的次级“废旧”羊毛）的声学吸收潜能，评估其替代对环境更具侵略性的传统吸声材料（如矿物棉）的可行性。

2、材料微观特性与制备工艺

为了全面评估不同品质羊毛的声学潜力，研究人员对原材料特性和工业制造工艺进行了严密的界定。

2.1 绵羊毛纤维的微观与物理特征

绵羊毛呈波纹状纤维，其直径通常在 16 至 40 μm 之间，总长度为 35–350 mm。这种尺寸特征使羊毛在物理形态上具备了替代现有声学纤维的潜力：例如，16 μm 的细羊毛在尺寸上与传统的矿物纤维相似；而 33–36 μm 的羊毛则与工业常用的 PET 聚酯纤维（33 μm）或红麻纤维（36 μm）尺寸相当。
研究依据西班牙当地的羊种，将羊毛分为不同等级：

美利奴羊（Merina）： 属于最优质的细毛羊，纤维细度为 18–20 μm，长度 60–80 mm。这属于“第一品质（1st Quality）”羊毛，先验上可直接对标玻璃纤维。
Entrefino 群种与 Churro 羊： 前者纤维细度为 28–30 μm，长度 70–80 mm；后者纤维极不均匀，细度达 35–40 μm，长度 80–120 mm，属于“第二品质（2nd Quality）”羊毛，可分别对标 PET 纤维和其他粗质天然纤维。

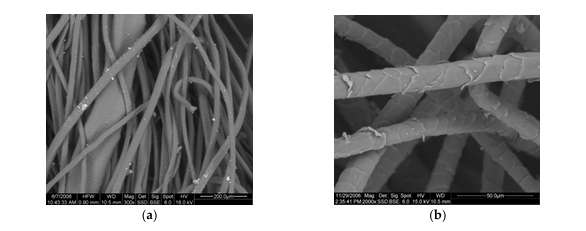

Electronic microscope details of sheep wool fibers. (Figure 1. Electronic microscope details of sheep wool fibers. (a) 200 μm rank；(b) 50 μm rank.

2.2 无纺布热熔成型工艺（Thermo-fusion Process）

为了确保该材料大规模工业的转化潜力，研究采用经典的干法热粘合（干法非织造）工艺来制造吸声垫。将梳理后的羊毛纤维（占总重量的 80%）与回收 PET 瓶片制成的聚酯纤维（占总重量的 20%）混合。
在制造过程中，PET 纤维充当了关键的粘合剂（Binder）作用，当加热至 140–150 ℃ 时，PET 熔化并将羊毛纤维网络热熔固结在一起。这项工艺的巨大优势在于，它直接沿用了纺织行业现有的常规 PET 无纺布制造机械，只需在更换纤维时清理机器即可，无需额外的大规模设备投资。实验最终制备了 7 种不同密度（25–40 kg/m³）、厚度（40–60 mm）和不同品质混合比例的声学测试样品（S1 至 S7）。

3、多维度声学性能测试与机理分析

研究团队利用严密的声学实验室设备，从微观气流阻率到宏观自由场/漫射场吸声系数，对该材料进行了系统评估。

3.1 气流阻率（Airflow Resistance）的稳定性

气流阻率是决定多孔纤维材料吸声性能的底层物理参数。本研究采用了两种间接测量法（Ingard & Dear 法和 Dragonetti 等人的方法）对材料的特定气流阻率进行双重测定。
测试结果表明，这 7 种包含不同羊毛品质和密度的样品，其气流阻率并未表现出剧烈的波动。其物理机理在于：气流阻力与材料的宏观密度和微观纤维直径密切相关。由于制备的样品在密度（25-40 kg/m³）和纤维形态上保持了相对的整体稳定性，因此测得的气流阻率变化较小，微小的差异主要源于天然材料固有的异质性（Heterogeneity）带来的数据离散。

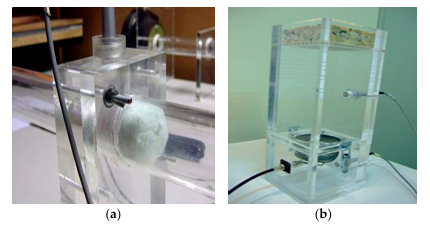

Airflow measurement systems. (a) Ingard & Dear’s indirect method; (b) Dragonetti et al. method.

3.2 垂直入射（Normal Incidence）与高频吸声优势

通过遵循 ISO 10534-2 标准的阻抗管（Impedance tube）双麦克风法，研究测量了材料的垂直入射吸声系数。
数据显示，所有的羊毛样品在中高频段（500 Hz 至 3150 Hz）均展现出极高的吸声系数。此外，严格符合多孔吸声材料的物理规律，样品的吸声系数随材料厚度的增加而出现一致性的提升。厚度较大的多孔基体为中高频声波提供了更长的曲折耗散路径，从而显著增强了空气黏滞与热传导引起的声能损耗。

3.3 漫射场（Diffuse Field）实测与核心发现

在建筑与环境声学中，材料在实际三维空间中的漫射场吸声系数比垂直入射更具工程指导意义。研究团队在容积达标的混响室（Reverberation chamber）中，依据 ISO 354 标准对大面积（12 m²）的样品进行了混响时间测试。

基于漫射场实测数据，本研究得出了几个极其关键的工程结论：

羊毛品质的“声学解耦”现象： 比较样品 S1（含 80% 第一品质优质羊毛）、S2（含 40% 第一品质 + 40% 第二品质羊毛）和 S7（含 80% 第二品质劣质羊毛），其扩散场吸声曲线几乎重合。这有力地证实：羊毛的微观品质（如细度、光泽度和均匀性）并不影响其宏观声学吸收性能。这一发现具有颠覆性的经济价值——无法被纺织工业利用的劣质或废弃羊毛，完全可以被 100% 转化为高性能的工业吸声材料。
超越传统材料的降噪潜力： 研究将同等厚度（40 mm）的羊毛样品（S4）与商业矿物棉（30 kg/m³）、回收聚氨酯泡沫（80 kg/m³）和纯 PET 垫（35 kg/m³）进行了横向对比。结果显示，羊毛的吸声曲线与矿物棉和回收泡沫高度相似，甚至在部分低频区域（100-315 Hz），羊毛和 PET 的表现优于矿物棉。
高水平的声学评级： 根据 ISO 11654 标准计算的“计权吸声系数（Weighted sound absorption coefficient, α_w ）”显示，羊毛样品获得了 0.75 到 0.85 的极高得分，被评定为 C 级甚至 B 级声学材料。在同等测试条件下，部分羊毛样品（S2、S5、S6）的综合吸声能力甚至超越了被评为 C 级（ α_w = 0.65 ）的商业矿物棉和回收聚氨酯泡沫。

4、经验预测模型（Delany-Bazley）的重构与优化

为了避免在工业生产中对每一种配比的羊毛进行极其耗时的物理测试，开发一个高精度的数学预测模型至关重要。
经典的多孔纤维材料预测大多依赖于 Delany 和 Bazley (D-B) 经验模型。该模型通过一个无量纲参数 χ=ρf/σ（其中 ρ 为空气密度，f 为频率，σ 为气流阻率），利用 8 个常数经验系数（ C₁ 至 C₈ ）来计算材料的特征阻抗和传播常数，进而推导吸声系数。

然而，研究发现，由于天然羊毛的微观形态与传统矿物棉不同，直接套用原始的 D-B 模型参数会导致部分羊毛样品（如模型图 8h 中的 S8）的预测曲线与实验值产生严重偏离。
为了攻克这一理论适用性问题，作者在 MATLAB 环境中编写了基于 Nelder-Mead 单纯形法（Simplex method） 的逆向优化算法。该算法以实测的垂直入射吸声系数为基准，通过不断迭代最小化二次误差函数（Quadratic error function），对 8 个回归系数进行了重新求解。

优化成果：
研究成功求取了专属于“第一品质羊毛”、“第二品质羊毛”以及“混合羊毛”的全新 C₁ 至 C₈ 系数矩阵。应用这组新推导的系数后，新的经验模型所生成的“最佳拟合曲线（Best-fit curves）”与所有样品的真实声学测量值达到了惊人的吻合度。这为天然生物基纤维声学材料的快速工程化设计提供了一套量身定制且高度可靠的数学求解工具。

5、研究亮点与学术创新

变废为宝的经济与生态双赢： 本研究深刻确立了将纺织工业中由于粗糙或不均一而被淘汰的“次级废旧绵羊毛”，直接转化为高附加值建筑声学材料的可行性。这不仅大幅降低了天然吸音材料的原材料成本，更为农业和纺织业的固体废弃物提供了一条零碳排放的消耗途径。
证实了天然纤维“品质特征与声学特性的解耦”： 实验用扎实的数据打破了传统认为“优质细纤维必定带来更优吸声效果”的误区。证明了在宏观热熔无纺成型工艺下，天然羊毛个体的细度波动（无论第一或第二品质）在声学上是等效的，彻底扫清了天然材料异质性对工业标准化应用带来的疑虑。
破解天然材料理论预测的参数壁垒： 针对经典 Delany-Bazley 经验模型在特种天然纤维上水土不服的问题，利用 Nelder-Mead 数值寻优算法重新提取了专属羊毛复合垫本构关系的核心系数矩阵，实现了对新材料表面阻抗和吸声系数的极高保真度计算，补全了从实验室走向工程应用的理论闭环。
无缝对接现有的工业制造生产线： 创新性地采用 20% PET 纤维作为热熔粘合剂的设计，使得这种新型生态材料完全兼容现有的非织造布（Non-woven）成套机械设备，企业无需对现有产线进行任何改造即可投产，赋予了该研究极强的技术转化成熟度。

6、主要结论与工程展望

综上所述，本篇发表于《Materials》的文章通过系统的物理表征、严密的声场测试以及非线性逆向建模，得出了以下核心结论：绵羊毛，包括那些无法用于传统纺织业的低品质或废弃羊毛，是一种极其出色的中高频宽带吸声材料。利用简单的 PET 纤维干法热熔工艺制造的羊毛吸声垫，其计权吸声系数（ α_w ）高达 0.75 至 0.85，在真实漫射场环境中的声学衰减表现甚至超越了目前建筑界大量使用的矿物棉和回收聚氨酯泡沫。此外，经优化的 Delany-Bazley 改进模型能够极为精准地预判该类材料的声学吸收曲线。

工程应用展望： 绵羊毛复合隔音垫不仅避免了玻璃纤维散落对施工人员呼吸道造成的致癌健康隐患，还在低制造能耗、可自然降解等生命周期评价（LCA）上占据绝对优势。未来，这种可持续的生态材料极具潜力替代现有高污染基材，被大规模推广应用于绿色建筑的内墙保温隔音夹层、演播室的吸声饰面以及车辆座舱的环保 NVH（噪声、振动与声振粗糙度）包装模块之中。

R. del Rey, A. Uris, J. Alba, and P. Candelas, “Characterization of sheep wool as a sustainable material for acoustic applications,” Materials, vol. 10, no. 11, p. 1277, Nov. 2017.

🤝我们能为您提供的支持🤝
