面向宽频隔声的轻质薄膜声学超材料
这是一篇基于文献《Lightweight soundproofing membrane acoustic metamaterial for broadband sound insulation》（用于宽频隔声的轻质薄膜声学超材料）的深度学术解读。本文旨在帮助科研人员全面透彻地理解该文章的物理建模、声学机理、实验验证、研究亮点及最终结论。
在现代声学工程与噪声控制领域，传统隔声材料普遍受限于“质量定律”，在实现低频与宽频隔声时往往需要增加材料厚度与重量。苏州东原电子有限公司围绕声学材料测试、声学新材料研发及降噪工程应用，持续关注声学超材料在工程中的前沿突破。本篇文章系统解析一种基于薄膜结构的轻质声学超材料，通过微结构振动与反共振机理，实现对中低频至宽频段的高效声传输损失提升，为汽车、工业设备、家电及精密仪器等领域提供全新的轻量化隔声解决方案。同时，该类材料也可结合阻抗管测试系统等声学测试手段，对其吸声与隔声性能进行标准化评估与优化设计。
1. 研究背景与科学动机
在噪声控制工程领域，传统的隔声设计通常遵循经典的“质量定律（Mass Law）”，即为了有效阻挡低频声波，隔声材料必须具备极高的面密度和厚度。这一物理限制使得传统隔音材料（如厚重的多孔材料、金属板或混凝土墙）在航空航天、汽车工业等对重量极其敏感的领域应用受限。
近年来，声学超材料（Acoustic Metamaterials）的兴起为突破质量定律提供了全新的范式。这类由亚波长结构周期性排列组成的人工材料，能够表现出负等效质量密度或负等效体积模量等奇特的声学特性。其中，薄膜型声学超材料（Membrane Acoustic Metamaterial, MAM）因其结构极其轻薄而备受瞩目。然而，现有的 MAM 往往需要附加额外的质量块（Rigid mass）或使用复杂的内部支撑结构来调控薄膜的振动模态，这不仅增加了制造难度，而且通常只能在极其狭窄的单一共振频带内实现高声传输损失（Sound Transmission Loss, STL）。
基于上述研究空白与工程痛点，本文作者提出了一种结构极简、超轻质且具备多频带（宽频）隔声潜力的薄膜声学超材料。该超材料无需附加质量块，仅通过在微型框架单侧粘贴超薄薄膜，即可利用薄膜的多种反共振（Anti-resonance）模态产生极高的动态有效密度（Dynamic effective density），从而在多个频段内实现卓越的宽频隔声效果。
2. 结构设计与理论等效模型
2.1 几何参数与材料配置

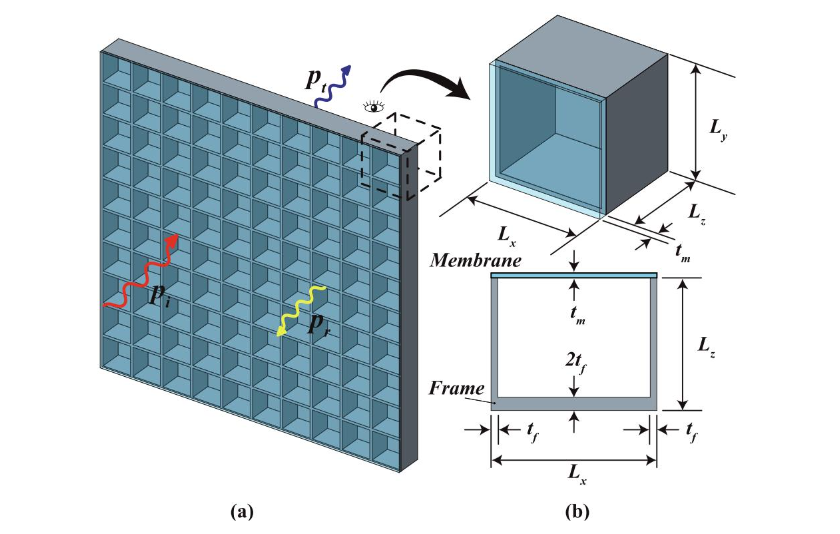

该轻质声学超材料的单胞（Unit cell）结构非常简单：由一个箱型框架（Frame）和附着在其一侧开口上的振动薄膜（Membrane）组成。单胞的三维尺寸极小，长、宽、高分别为 12.5 mm×12.5 mm×10 mm ，框架壁厚仅为 0.5 mm，薄膜厚度为 0.05 mm。
在材料选择上，框架采用聚乳酸（PLA）通过 3D 打印制成（ 密度 ρ=1225 kg/m3 ）；薄膜采用聚醚酰亚胺（PEI）薄膜（密度 ρ=1270 kg/m3 ）。一个极其重要的设计亮点是：薄膜的总重量仅占框架重量的 2.2%，但在声学表现上却起到了“四两拨千斤”的决定性作用。
2.2 动态有效质量理论模型（基于拉格朗日-欧拉方程）
为了从理论上精确描述薄膜对整体声学响应的贡献，研究人员将该结构等效为一个多重并联弹簧-质量系统（Multiple parallel spring-mass system）。在这个等效模型中，框架被视为辐射声能的主体结构（质量为 M ），而薄膜的每一个本征振动模态（Eigenmode）则被视为一个独立的弹簧-质量子系统（等效质量为 mi ，等效刚度为 ki ）。
基于拉格朗日-欧拉方程，作者推导出了该单胞的动态有效质量（ Dynamic effective mass, Meff ）表达式。公式表明，在特定频率下，即使实际物理质量极小，由于薄膜振动产生的隐藏力（Hidden force），主体结构的加速度响应会极大地降低，从而表现出远超其物理质量的“等效质量”。将计算出的动态有效面密度代入均质薄板的 STL 公式中，即可准确预测该超材料的声学传递损失。
3. 核心声学机理揭示：共振与反共振的博弈
本研究最核心的物理发现，在于揭示了薄膜的本征模态如何通过波形叠加在宏观上产生宽带隔声峰值（STL peaks）和波谷（STL dips）。
3.1 导致声学屏障的“反共振（Anti-resonance）”效应

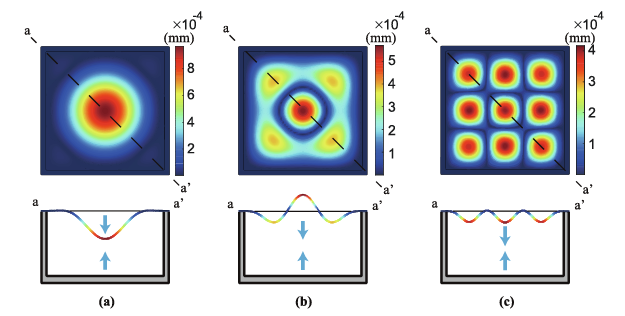

当声波垂直入射时，会激发出薄膜的多个轴对称模态。通过模态分析证实，由于不同模态之间存在相位差（Phase shifts，如第一反共振频率附近两个主导模态的相位分别为 −π 和 0），这些反相振荡的模态在空间上的表面平均法向位移（Surface-averaged normal displacement）会发生相消叠加。
在宏观表现上，这种叠加会导致框架的总位移趋近于零，系统进入反共振（Anti-resonance）状态。此时，超材料对声学载荷的响应极小，系统的动态有效密度和声学阻抗（声阻 rm 与声抗 xm）急剧飙升，结构宛如一堵绝对刚性的“完美反射墙”，从而产生了高耸的隔声峰值。由于单张薄膜能够产生多个反共振频率，这种极简结构成功实现了多频带声学阻断。
3.2 隔声波谷（STL Dips）处的声学鲁棒性
在薄膜的共振频率（Resonance frequencies）处，系统的动态有效密度趋近于零，理论上这会导致声能的完全透射（即隔声量归零）。然而，数值模拟和实验均表明，超材料在共振点的隔声量依然保持在 20 dB 以上。
作者给出了严密的物理学解释：尽管在共振时声抗（Reactance, xm ）降为零，导致大量声能可以穿透，但由于材料不可避免的黏弹性损耗（Viscoelastic losses）以及超材料与周围空气介质间的声学阻抗失配（Impedance mismatch），声波的穿透仍受到了极大约束。这种现象确保了该材料在宽频带内的声学屏蔽鲁棒性。
4. 实验验证：从平板到封闭腔体的降噪表现
为了将理论成果向工程应用推进，研究团队不仅进行了数值仿真，还搭建了开放声场测试环境，分别对“平板型（Plate-type）”和“外壳型（Enclosure-type）”超材料阵列进行了严密的声压级（SPL）测试和激光多普勒振动测量。
4.1 平板型（Plate-type）声学测试

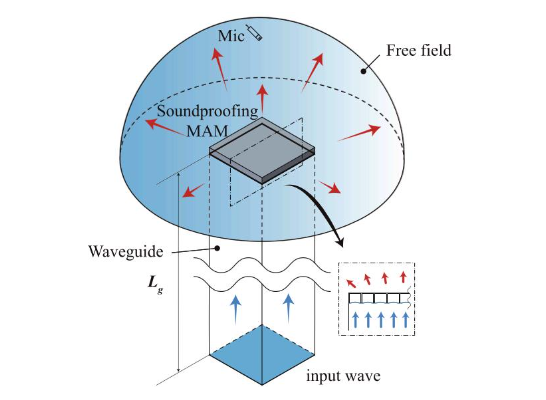

研究人员将由多个单胞组成的平板超材料放置在阻抗管/波导管末端，在外部自由场测量透射声压级，并与同等重量的均质隔离板进行对比。
实验结果令人振奋：在第一隔声带（1960–2790 Hz）和第二隔声带（3910–5660 Hz），包含 50 μm PEI 薄膜的超材料板表现出显著优于同等重量均质板的隔声能力。定量数据表明，在这两个频带内，其辐射的声带功率（Acoustic band power）分别惊人地降低了 11.0 dB 和 21.4 dB。
4.2 外壳型（Enclosure-type）声学测试

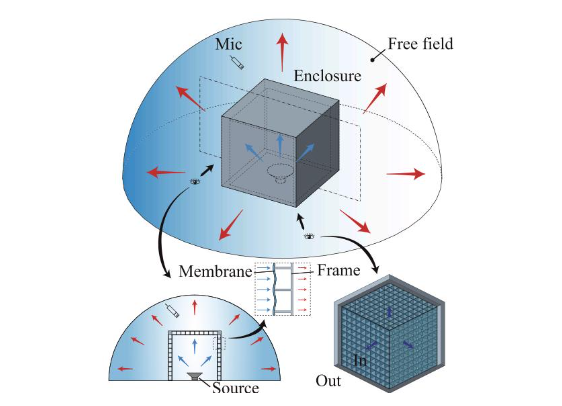

为了模拟真实工业场景中的设备隔音罩，团队使用 3D 打印制作了一个由 5 面超材料阵列构成的空心立方体外壳（144 mm × 144 mm × 135 mm，每面包含 100 个单胞），内部放置宽带白噪声源，并在外部半消声室测量声压级。
实验与仿真结果高度吻合。在 1760–2580 Hz 和 3860–5780 Hz 的宽频段内，超材料外壳的声带功率相比同等重量的普通外壳，分别大幅衰减了 16.6 dB 和 13.1 dB。
4.3 LDV 激光振动分析与固体声抑制证实

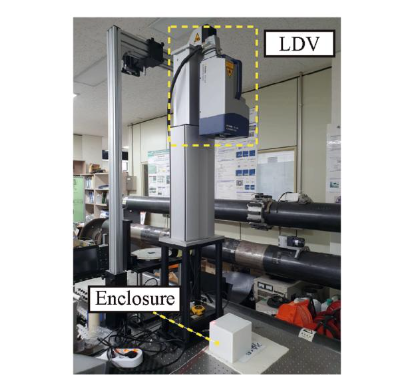

外壳内部声能向外辐射的本质是外层表面的结构固体振动（Structure-borne noise）。作者使用了激光多普勒测振仪（LDV）扫描了外壳顶部的 625 个测试点。在第一频带内的 2263 Hz 处，未贴膜外壳的最大位移响应高达 59.1 dB；而超材料外壳的最大位移则暴跌至极低水平，两者差距高达 52.4 dB。在 4750 Hz 处，位移振幅同样衰减了 40.1 dB。这从结构动力学的底层逻辑上确凿地证明了：反共振极大地抑制了辐射表面的宏观位移，完美切断了结构噪声的向外辐射路径。
5. 研究亮点与学术创新
- 结构“极简主义”与性能极化：打破了传统声学超材料必须依赖附加局部质量块或复杂支撑体才能调控频带的固有范式，仅用一层重量占比小于 2.2% 的超轻薄膜，即创造出巨大的等效物理动态质量。
- 多频带降噪的底层突破：首次深入解析了单一薄膜内部由于轴对称本征模态（Eigenmodes）反相叠加而自然形成多个反共振频率的物理机理，为利用单一膜结构实现“宽频、多频段”隔声提供了严密的理论支撑。
- 高保真的工程落地潜能：不仅完成了阻抗匹配与等效质量的数学推导，而且在平板结构与复杂三维封闭外壳（Enclosure）上均实现了 >13 dB 的声功率极化降噪。其兼容 3D 打印与平面薄膜粘接的制造工艺，极具向汽车客舱隔音、工业发动机隔声罩等领域进行规模化量产的潜力。
6. 主要结论与展望
综上所述，本研究得出确凿结论：这种由薄膜和微型框架构成的轻质声学超材料，能够在不显著增加结构物理重量（薄膜重量仅增加 2.2%）的前提下，实现极具优势的多频段宽带隔声能力。
在反共振频率处，薄膜内部模态的相消叠加使得外部辐射表面的动态响应趋于静止，导致结构呈现出极高的动态有效密度和声学阻抗抗性，进而使系统产生了远超“质量定律”预测的声传递损失。实验证实，无论是作为二维平面隔音板还是三维立体隔声罩，该超材料在目标中高频段内均能实现高达 11 dB 至 21 dB 的声功率级锐减。这一创新性成果为轻量化、宽频带降噪材料的研发提供了一种极其通用且高效的设计范式，在对空间与重量要求严苛的现代装备制造领域具有不可估量的应用前景。
J.-Y. Jang, C.-S. Park, and K. Song, “Lightweight soundproofing membrane acoustic metamaterial for broadband sound insulation,” Mech. Syst. Signal Process., vol. 178, p. 109270, 2022.
