天然纤维在吸声应用中的性能评价与前沿进展

这是一篇基于文献《Sound Absorption Properties of Natural Fibers: A Review》（天然纤维吸声性能综述）的深度学术解读。通过苏州东原电子的 👉声学阻抗管材料测试系统👈，我们可精确测量各类天然纤维——如木棉、菠萝叶、大麻纤维——的吸声系数和声学特征阻抗，揭示其在低频与语音频段的优异表现。相比传统玻璃纤维，这类天然多孔材料不仅绿色可再生，还能实现轻量化与高效降噪，是现代电机、工业设备及新能源汽车噪声控制的理想选择。

1、研究背景与科学动机

随着全球城市化进程的加快和交通运输业的迅猛发展，噪声污染已经从单纯的“令人不悦的干扰”演变为威胁人类健康的重大环境问题。长期暴露于噪声环境中不仅影响工作效率，还会引发听力受损、睡眠障碍、心血管疾病等一系列严重的生理与心理问题。在建筑与工业环境中，利用纤维吸声材料吸收声波能量并控制混响时间，是改善声学舒适度的核心手段。

长期以来，玻璃纤维（Glass fiber）和矿物棉（Mineral wool）等传统合成纤维占据了欧洲及全球隔音/保温材料市场的绝对主导地位（约占 60% ）。然而，这些合成材料在产品生命周期中暴露出严重的缺陷：其一，在微观层面上，吸入的细小合成纤维和颗粒会沉积在人体肺泡中，引发皮肤刺激甚至潜在的严重健康风险；其二，合成纤维多来源于石化资源，制造过程需要极高的温度，从“摇篮到安装”的整个生命周期中伴随着巨大的能耗和碳足迹，对全球变暖产生了显著负面影响。

在此背景下，学术界和工业界迫切需要寻找环保、无害的替代材料。天然纤维（包括植物纤维和动物纤维）凭借其低毒性、对人体无害、可生物降解、储量丰富及可再生等“绿色”属性，成为了极具潜力的替代品。更重要的是，天然纤维吸声材料的制造碳足迹显著低于传统合成材料。本综述系统梳理了现有及新兴天然纤维吸声材料的发展现状，从基础原材料、纤维集合体到复合材料三个维度进行了深度剖析，并与传统玻璃纤维进行了量化声学对标。

2、吸声机理与理论预测模型

2.1 核心声能耗散机制

作为典型的多孔介质，纤维吸声材料内部布满了交错的微通道和空腔，允许声波穿透进入其内部结构。天然纤维的主要吸声机制源于黏滞效应（Viscous effects）与热传递（Thermal transfer）。当声波在纤维内部相互连通的孔隙中传播时，靠近孔壁（即纤维表面）的空气薄层会因为空气的黏度而与纤维发生剧烈的摩擦，从而将声能转化为机械振动和热能耗散掉。此外，空气与吸声体之间的热传导也会造成能量损失，这一机制在低频声吸收中尤为关键。虽然材料骨架的微观振动也有助于能量衰减，但其贡献通常小于孔隙网络中的空气摩擦损耗。

2.2 声学特征阻抗与理论预测模型

为了精准预测多孔材料的声学特性，学术界主要依赖两类数学模型：

经验模型（Empirical Models）： 以 Delany-Bazley 模型和 Miki 模型为代表。这类模型通过对大量阻抗和气流阻率测量数据进行非线性回归得出。在这些模型中，仅需输入材料的气流阻率（Airflow resistivity）和厚度（Thickness）这两个宏观物理量，即可预测特征阻抗（Characteristic impedance）和复波数（Complex wavenumber），进而推导吸声系数。若气流阻率数据缺失，Voronina 模型也允许仅依靠孔隙率（Porosity）来进行初步预测。
半唯象模型（Semi-Phenomenological Models）： 这类模型假设纤维骨架是刚性的，能够提供极高的中低频预测精度。最著名的代表是 Johnson–Champoux–Allard–Lafarge (JCAL) 模型。JCAL模型利用动态有效密度（Dynamic density）来表征黏性损耗，利用动态体积模量（Dynamic bulk modulus）来表征热传导损耗。该模型要求输入多达四至八个非声学微观参数（如开孔率、动态曲折率、气流阻率、黏性特征长度及热特征长度等），为精细化声学拓扑结构设计提供了完备的理论闭环。

3、声学特征表征方法

声学材料的测试主要分为阻抗管法（Impedance tube method）和混响室法（Reverberation chamber method）。

阻抗管法：该方法仅需极小的圆柱形样品，即可在严格控制的条件下测量垂直入射吸声系数。目前广泛使用的是双传声器传递函数法，而三传声器或四传声器系统还能进一步测定传输损失（Transmission loss）、动态密度和体积模量。通过贝叶斯推断或最小二乘法，阻抗管数据还能反向推演材料的非声学物理参数（如曲折率等）。
混响室法：由于阻抗管只能测试垂直入射声波，混响室法则用于表征更加贴近实际应用场景的无规入射（Random incidence）吸声系数。测试通过对比空室与放置材料后的混响时间衰减来计算吸声量。然而，全尺寸混响室需要极大面积的样品（>10 m²），成本高昂且效率较低；虽然小型混响室（测试面积 <0.5 m²）被提出作为补充，但其在低频段易受边缘效应干扰。
需要指出的是，由于测量原理和衍射效应的差异，混响室测得的吸声系数通常在全频段内均高于阻抗管的测量结果，且在低频段尤为明显。

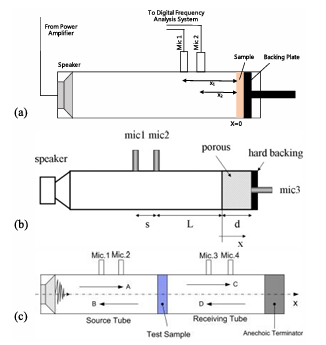

Figure 1. The experimental setups of impedance tubes: (a) two-microphone tube [25], (b) three-Figure 1. The experimental setups of impedance tubes: (a) two-microphone tube [25],(b) three-microphone tube [26], and (c) four-microphone tube [27]. Reproduced with permission from Elsevier Ltd. and SAGE Publishing.

4、天然纤维吸声材料的三大形态分类

本综述将自然界丰富的天然纤维（包含植物与动物纤维）按加工深度和产品形态分为三大类进行系统评估：

4.1 原生天然纤维（Raw Natural Fiber Sound Absorber）

原生天然纤维最大的优势在于其加工过程极度精简，无需经历复杂的化学萃取或热粘合工艺，从而将碳足迹降至最低。

农业与自然废弃物：如西班牙针茅（Esparto grass）、扫帚枝（Broom branch）、竹子（Bamboo）、玉米苞叶（Corn husk）及废弃绿茶渣等。研究发现，大麻颗粒的粒径分布多样性对低频吸声具有积极影响。针茅的声学表现完全可与同等厚度的玻璃纤维媲美。而玉米苞叶则因其独特的微观凹槽结构，在较薄厚度和较轻质量下展现了极具竞争力的鲁棒吸声特性。

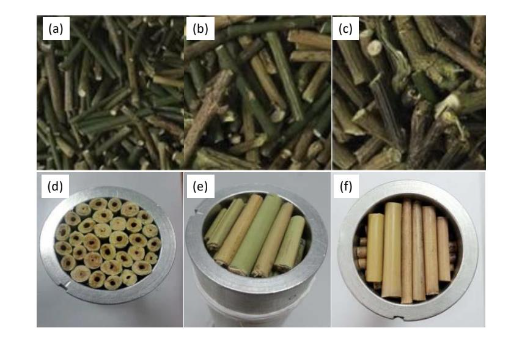

Figure 2. Different diameter broom branches: (a) 1.5mm，(b) 3mm，(c) 4mm , and the arrangement of bamboo in impedance tube: (d) axial arrangement, (e) transverse arrangement, and (f) cross transverse arrangement [54,55]. Reproduced with permission from Elsevier Ltd. and IPPT PAN.

垂直绿化系统（Vertical greenery systems）：一种直接利用生长中植物的特殊吸声方式。土壤与植物叶片构成的复合面表现出极佳的声能衰减。研究表明，叶面积密度和叶片取向角是决定植物吸声性能的关键形态特征；与常规建筑材料相比，垂直绿化系统拥有最高的无规入射吸声值之一。
不过，原生材料也存在不可避免的固有缺陷：材料异质性导致声学性能难以精确预测，且其包含的粉尘、杂质可能在室内环境中带来新的卫生健康隐患。

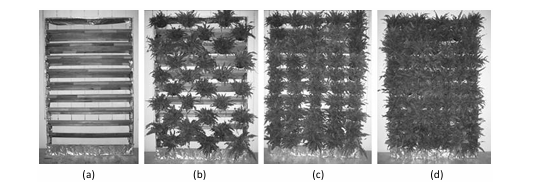

Figure 3. Vertical greenery system with different coverage densities: (a) empty, (b)Figure 9. Vertical greenery system with different coverage densities: (a) empty, (b) 43%, (c)，(c) 71% and and (d) (d) 100% [60]. The used plant is Nephrolepis exaltata (Boston fern). Reproduced with permission from [60]. The used plant is Nephrolepis exaltata (Boston fern). Reproduced with permission from Elsevier Ltd.Elsevier Ltd.

4.2 天然纤维集合体（Fiber Assembly）

纤维集合体通过梳理、针刺等纺织或机械工艺制成无纺布（Nonwoven）或松散毡。

动物纤维：如绵羊毛（Sheep wool）、羊绒（Cashmere）与鹅绒（Goose down）。由于羊毛中高频吸声能力极佳且表现均匀，而鹅绒则在极低密度（如 11.8 kg/m³）下依然展现出碾压腈纶等合成纤维的优异声学特性。
植物纤维：菠萝叶纤维（Pineapple-leaf fiber）具有与矿物棉或合成聚氨酯泡沫高度相当的吸声能力。木棉纤维（Kapok fiber）的表现尤为惊艳，作为一种天然的高中空纤维，木棉纤维不仅能在 11.8–47.2 kg/m³ 的低密度区间内保持高吸声率，其在低频域内的纤维自身振动也能额外耗散大量声能。

4.3 天然纤维复合材料（Composite Sound Absorber）

为了满足商业建筑材料在力学硬度、阻燃防潮等方面的要求，通常需要将天然纤维加入聚合物基体或胶黏剂（如PVA、聚酯、聚氨酯胶、天然乳胶等）制备成复合板材。

化学与表面改性：预处理（Pretreatment）对于复合材料至关重要。例如，经过6% NaOH 碱液处理的红麻纤维（Kenaf fiber），其直径减小，纤维与基体树脂之间的界面粘结显著强化，在中高频的吸声性能得到大幅跃升。
多源废弃物协同复配：将废弃羊毛与回收聚酯纤维（RPET）通过针刺非织造结合，再喷涂阻燃剂与有机硅。这种复合材料不仅获得了最佳的热阻和声学吸收特性，还彻底解决了羊毛耐火性差和易吸湿生霉的工业短板。

5、与玻璃纤维的声学性能对标（Benchmarking）

为了明确天然纤维取代合成材料的真实技术潜力，研究人员通过提取大量文献中的阻抗管测试数据，按照厚度将材料严格划分为“薄材料（Thin，厚度 ≤30 mm）”和“厚材料（Thick，厚度 > 30 mm）”两大组别，与同等厚度的工业玻璃纤维进行了定量声学对比。

在评估时，特别聚焦了 500 Hz 至 2048 Hz 这一极度关键的频率区间。这一频段不仅是人类听觉系统最敏感的区域，也是语言交流与语音可懂度依赖的核心频段。

薄材料组（ ≤30mm ）对决：绝大多数天然纤维（如 30 mm厚的大麻纤维、菠萝叶纤维、红麻纤维、甘蔗复合板）在 500-2048 Hz 核心频段的吸声曲线显著高于玻璃纤维。尽管部分天然纤维（如剑麻、椰壳）密度远超玻璃纤维，但其较大的纤维直径使得宏观气流阻率维持在较低水平，这是其在低中频段表现出色的物理依据。
厚材料组（ > 30 mm ）对决：厚度增加必然带来低频声吸收的改善。在厚材对标中，木棉纤维（Kapok fiber, 60 mm）的表现堪称完美：其极低的体积密度（仅 8.3 kg/m³，甚至低于测试用玻璃纤维），配合独特的内部高比例中空管状结构（高达 90% 的中空度），使其在 500-2048 Hz 及以上的高频域内维持着最为稳定且极高的吸声峰值。同时，大麻纤维（Hemp fiber, 60 mm）与菠萝叶纤维（40 mm）也表现出了完全比肩甚至超越厚度为 50.8 mm 商业玻璃纤维的宽频降噪效能。

6、研究亮点与学术创新

破除传统认知盲区： 以坚实的交叉比对数据证明，玻璃纤维与矿物棉并非在所有频段都占据性能制高点。特别是在对人耳最为关键的 500-2048 Hz 语音频带，以红麻、木棉和菠萝叶为代表的轻质天然多孔介质，凭借其特殊的微观气流阻率与多重物理耗散机制，完全具备了超越传统石化合成声学材料的硬核实力。
构建系统的绿色声学材料图谱： 首次系统性地按照“原材料 → 纤维组装体 → 基体复合材料”的产品工业化成熟度层级对全维度的天然生物基声学材料进行了归类，打通了从“农林废弃物”到“高附加值声学超材料”的认知链条。
揭示气流阻率与结构的悖论规律： 明确指出纤维材料的高密度并不绝对等同于高气流阻率（从而影响声波穿透性）。天然纤维由于单根直径往往大于玻璃微纤，即便压实密度极高，其宏观气流阻率仍能保持在声学最优阻抗匹配范围内，这是其优越性的底层力学逻辑。

7、主要结论与未来展望

综上所述，本研究得出确凿结论：利用天然纤维制备吸声材料，在兼顾易获取、轻量化、极低二氧化碳排放以及优良生物降解性的同时，完全能够达到现代声学工程严苛的降噪标准。其中，木棉纤维、菠萝叶纤维和大麻纤维被鉴定为替代传统矿物棉及玻璃纤维的最理想候选者。

未来展望与挑战：
不可否认，天然纤维在迈向全面商业化应用前仍有工程瓶颈亟待突破。天然纤维普遍存在直径较大、耐湿性差、缺乏本征抗菌防霉能力、阻燃性低以及与高分子基体相容性弱等共性问题。未来科研工作的核心将集中在以下三个维度：

环保预处理技术的革新：开发更高效、且对环境真正“零污染”的化学/物理改性及表面涂层技术，以彻底克服天然生物基材料的耐候与防火缺陷。
理论模型的修正与保真：现有的声学本构方程多基于均质刚性多孔模型推导，急需开发能够准确涵盖天然纤维“高异质性、高弹性骨架”特性的高保真声学数值预测模型。
全生命周期评估（Life Cycle Assessment, LCA）的引入：在新型材料研发的初始阶段即将LCA纳入考核，通过严密的碳足迹量化分析，从根本上保证天然纤维声学材料能够长效、持续地服务于绿色建筑及新能源汽车工业的发展战略。

T. Yang, L. Hu, X. Xiong, M. Petrů, M. T. Noman, R. Mishra, and J. Militký, “Sound absorption properties of natural fibers: A review,” Sustainability, vol. 12, no. 20, p. 8477, Oct. 2020.

🤝我们能为您提供的支持🤝
