鸡毛吸声特性初步研究
这是一篇针对《作为替代性可持续声学材料的鸡毛吸声特性初步研究》（A Pilot Study on the Sound Absorption Characteristics of Chicken Feathers as an Alternative Sustainable Acoustical Material）的深度学术解读。本文系统梳理了该研究的学术背景、核心实验方法、重要发现以及理论模型的适用性分析，旨在为从事声学材料、绿色建筑以及生物基复合材料研究的科研人员提供全面、严谨的参考。
一、 研究背景与学术动机
在建筑声学和噪声控制领域，控制室内混响时间、降低环境噪声水平对于改善语音交流清晰度（尤其是在紧急情况下）和提升声学舒适度具有至关重要的作用。传统上，工业界广泛采用矿物棉（如玻璃棉、岩棉）和塑料泡沫（如聚氨酯泡沫）等纤维或多孔材料来实现吸声目的。然而，随着全球对环保和可持续发展要求的日益提高，传统声学材料在生产、使用及废弃过程中带来的高能耗和环境污染问题逐渐凸显。因此，开发下一代环保型吸声材料（如微穿孔板、天然纤维材料等）成为了近年来的研究热点。
在众多天然材料（如椰纤维、洋麻、竹纤维等）中，鸡毛（Chicken Feathers, CFs）作为家禽养殖业的巨量副产物，长期以来未能得到高附加值利用，多数被视为废弃物填埋或焚烧，仅有极少部分用于枕头填充、手工艺品等。尽管已有研究探索了鸡毛在角蛋白提取、生物聚合物制备和生物医学领域的应用，但在本研究发表之前，关于其声学特性（特别是吸声性能）的系统性物理和实验研究几乎处于空白。
基于此，本文开展了一项前瞻性的“初步研究（Pilot Study）”，旨在通过标准化的声学测量手段，定量评估鸡毛作为天然、绿色、可持续替代声学材料的科学可行性，并初步探讨了经典理论模型对该类非常规生物纤维材料的预测能力。
二、 实验设计与研究方法
为了确保数据的严谨性与工业指导价值，研究团队设计了一套标准化的样品制备与声学测试流程。
1. 样品的原位无损制备
为保证测试材料的卫生与耐久性，研究首先排除了带有硬质羽梗的翅膀和尾部羽毛，仅选用柔软的鸡毛。经过液体皂清洗、漂白剂与消毒剂彻夜浸泡以及两天的阳光直射暴晒，彻底去除了病原微生物和油脂，确保了干羽毛的长期稳定性。
在样品成型阶段，为了最真实地反映材料本征特性，研究并未添加任何化学粘结剂（binder），也未使用机械压实工艺，而是将自然状态下的鸡毛填充入透声的网状圆柱形织物容器中。样品直径被严格控制为适配阻抗管的 100 mm，厚度设定为 25 mm、50 mm 和 75 mm 三个梯度；同时，通过精确称重控制，制备了密度分别为 48 kg/m³ 和 60 kg/m³ 的两组对比试件。为了进行统计学分析，每个参数组制备了 10 个重复样本。

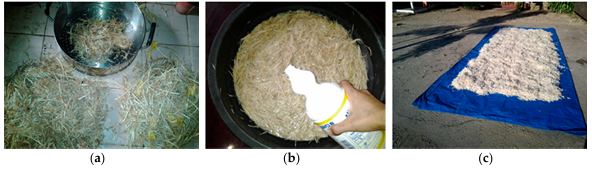

Cleaning process: (a) chicken feather separation process, (b) washing and soaking with soap and disinfectant solution, and (c) drying under direct sunlight.

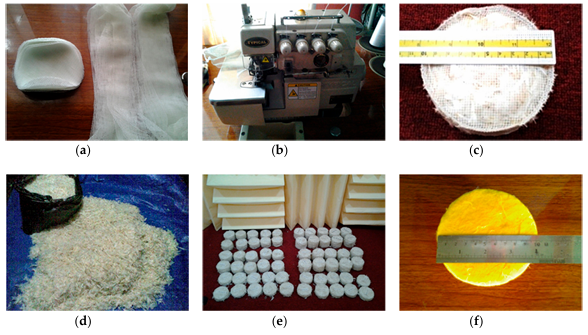

Specimen preparation process: (a) plastic mesh; (b) mesh sewing machine; (c) mesh-compacted CF; (d) clean and dry raw CF; (e) CFs of various thicknesses and densities; CF; (f) standard industrial glasswool (GW).
2. 声学特性与物理参数测试
- 正入射吸声系数测量：采用经典的双传声器阻抗管法（B&K 4206 设备），严格遵循 ISO 10534-2 国际标准进行测试。测试频率范围设定为 100 Hz 至 1.6 kHz，这一频段不仅低于 100 mm 阻抗管的截止频率，同时覆盖了对人类语音交流至关重要的核心频段（250 Hz – 2 kHz）。
- 流阻（Flow Resistivity）测量：流阻是决定多孔/纤维材料吸声性能的最核心物理参数之一。由于设备限制，研究团队参考了 JIS A 6306 标准，采用直流气流法（direct flow method）在方形管道中对特殊制备的方形鸡毛试样进行了多组差压测量，并通过外推法获取了极低流速（0.0005 m/s）下的流阻值。

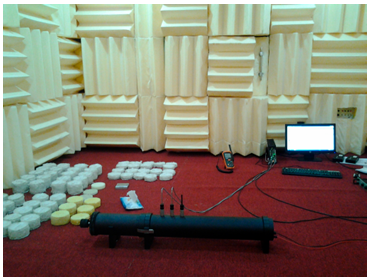

Figure 3. Measurement set-up: an impedance tube is placed in an anechoic room. The center of the pair microphone (separation: 5cm ) is located at 12.5 cm from the specimen surface.
三、 核心研究结果与讨论
1. 鸡毛展现出典型的多孔/纤维材料吸声特性
实验结果表明，所有规格的鸡毛样品均表现出吸声系数随频率增加而上升的典型趋势。其内在物理机制与传统多孔/纤维材料一致：即声波射入材料内部孔隙时，空气分子与羽毛纤维表面发生摩擦，通过热耗散和粘滞损耗将声能转化为热能。
参数敏感性分析揭示了厚度与密度的显著影响：
- 厚度效应：随着厚度从 25 mm 增加到 75 mm，材料在中低频段的吸声性能得到显著提升。
- 密度效应：相同厚度下，较高密度（60 kg/m³）的鸡毛样品普遍比低密度（48 kg/m³）样品表现出更高的吸声系数。
2. 统计一致性与材料均质化特性
针对非标准化天然材料容易出现的性能波动问题，本研究进行了严谨的统计标准差分析。结果发现，轻薄样品（如密度 48 kg/m³、厚度 25 mm）的吸声系数标准差较大（最大达 0.07）；但随着样品的厚度和密度增加，测量结果的标准差显著降低。研究指出，高密度和高厚度使得鸡毛在容器中被压缩得更紧密，材料在宏观上变得更加均质（homogeneous），从而声学性能输出更加稳定，这为未来工业化量产提供了重要的工艺指导方向。
3. 与商用玻璃棉的性能对标（Benchmark）
为了直观评估鸡毛的替代潜力，研究对比了相同密度和厚度的工业标准玻璃棉（Glass Wool, GW）。数据强有力地证明，在 50 mm 厚度、48 kg/m³ 密度的对比中，鸡毛样品的吸声性能完全可与商用玻璃棉相媲美；在某些频段，高密度的鸡毛试样（如50 mm厚，60 kg/m³）甚至表现出了比相同密度玻璃棉更优异的吸声系数。这一结论确立了鸡毛作为下一代环保吸声材料的核心竞争力。
4. 反常的流阻现象与经典物理模型的失效
该研究中最具科学发现价值的亮点在于对“流阻”及其关联理论模型的分析。
尽管鸡毛展现出了极高的声波吸收率，但其测得的流阻值却出乎意料地低。例如，48 kg/m³ 的鸡毛样品平均流阻仅为 814 Pa s/m²。作为对比，通常具有同等吸声系数的玻璃棉，其流阻值高达约 14,000 Pa s/m²。研究者推测，这种极低流阻可能源于鸡毛纤维（相较于玻璃纤维）具有更粗的宏观直径和更大的单体重量，导致相同密度下单位体积内的“纤维总数”大大减少，进而形成了较为稀疏的内部微观拓扑网络。
为了进一步验证这一物理特性，研究引入了声学界广泛使用的 Delany–Bazley–Miki (DBM) 经验模型。该模型主要利用单一参数（流阻）来预测纤维材料的特征阻抗和传播常数。然而，将测得的鸡毛流阻（814 Pa s/m²）代入 DBM 方程后，模型计算出的理论吸声系数远远低于实际测量值。
这一理论与实验的严重偏离揭示了一个深刻的声学物理现象：鸡毛这种特殊生物材料的吸声机制，无法仅仅由“宏观流阻”这一个参数来表征。传统的基于人造细纤维（如玻璃棉、岩棉）拟合出的经验模型，在跨界应用于具有复杂生物分级结构（如羽轴、羽支、小羽枝）的禽类羽毛时存在明显的局限性。
四、 研究亮点
- 开创性选材：首次系统性地将大规模农业废弃物“鸡毛”引入建筑声学吸声材料的范畴，实现了“变废为宝”，完美契合了全球材料科学向“零碳”和“可循环”转型的趋势。
- 严谨的对照实验设计：没有孤立地测试鸡毛，而是将其同相同几何、密度边界条件下的商用玻璃棉进行了一对一的基准对比（Benchmarking），极大增强了结论的说服力。
- 对现有理论的边界挑战：敏锐地发现了鸡毛“高吸声与极低流阻”并存的反常声学现象，并证实了经典 DBM 模型的失效，为理论声学提出了亟待解决的新课题。
五、 主要结论与未来展望
本初探性研究得出以下核心结论：
- 可行性确立：鸡毛具备非常优异的宽频吸声潜力，其声学性能随频率、厚度和密度的变化规律与常规多孔材料一致，整体性能媲美甚至局部超越了商用玻璃棉，是极具潜力的环保声学替代材料。
- 材料建模面临空白：由于鸡毛独特的形态学特征，导致其流阻远低于同等吸声能力的传统纤维。经典单参数预测模型（Delany-Bazley-Miki）不再适用。学界迫切需要开发包含多尺度参数的复杂模型，或专门针对此类生物基天然材料拟合出新的经验方程。
未来展望：
尽管本文在声学机理上迈出了扎实的第一步，但为了真正推动鸡毛吸声材料走向建筑和降噪工业应用，研究团队强调未来的工作必须跨学科拓展。重点需要评估其阻燃性能（fire resistivity）、热工性能（thermal properties）、极端环境下的耐候性与耐久性（durability）等工程化关键指标。同时，探寻造成极低流阻的微观流体力学机理，也将是未来物理机制研究的重要突破口。
苏州东原电子提供专业的声学材料测试系统与阻抗管解决方案，可对各类传统及新型吸声材料进行精准测试与分析。
A. Kusno et al., “A Pilot Study on the Sound Absorption Characteristics of Chicken Feathers as an Alternative Sustainable Acoustical Material,” Sustainability, vol. 11, no. 5, p. 1476, Mar. 2019.
