多孔吸声材料的微观机理、结构设计与前沿进展
这是一篇基于文献《Porous materials for sound absorption》（多孔吸声材料）的深度学术解读。本文采用严谨的学术风格撰写，旨在帮助科研人员全面剖析该综述文章的理论背景、声学机理、核心材料体系（多孔泡沫与纤维材料）的最新微纳设计进展，以及未来的前沿研究方向。
多孔吸声材料中每一条蜿蜒的孔道、每一处微观的裂隙，都是声波能量耗散的战场——这正是声学理论赋予降噪工程的第一性原理。然而，从一篇关于吸声泡沫与纤维材料微纳结构的前沿综述，到一座真正静谧的消声室或一条低噪生产线，中间横亘着材料选型、结构优化、声场仿真与施工工艺的重重挑战。苏州东原电子有限公司深谙此道：我们不只解读材料科学的底层逻辑，更将其转化为可落地的 👉工业隔音降噪工程解决方案。无论是精密声学实验室的消声室建造、高端影音空间的声场重塑，还是工业厂房设备集群的噪声综合治理，东原电子提供从材料遴选、结构声学设计、三维声场模拟到施工指导的一站式服务，让前沿材料研究成果真正服务于宁静的工业与人文环境。每一次精准的吸声板布置、每一处隔声罩的结构优化，背后都是对声波在材料孔隙中黏热耗散机理的深刻理解。如果您正在规划新建声学实验室，或希望为既有厂房制定低成本、高成效的噪声治理方案，欢迎与东原电子技术团队沟通——让材料科学从论文走向现场，让每一处空间回归应有的安静。
1. 研究背景与科学动机
随着全球城市化进程的加快和交通运输业的迅猛发展，噪声污染已成为威胁人类健康的最严重环境问题之一，长期暴露于高噪声环境中会导致听力受损、睡眠障碍甚至缺血性心脏病。在工程界，利用吸声材料来降低噪声是缓解噪声污染最直接有效的方法。
目前的商业吸声材料主要分为两大阵营：共振型吸声材料（如亥姆霍兹共振器、穿孔板和薄膜吸声体）与多孔型吸声材料。共振型材料虽然基于内部共振效应在低频段具备良好的吸声性能，但其致命弱点在于吸声频带极窄。相比之下，多孔材料内部包含大量允许声波进入的孔道、裂缝或空腔，通过空气分子与孔壁的摩擦将声能转化为热能，从而在极宽的频率范围内展现出卓越的声能耗散能力。不仅如此，多孔材料还兼具低成本、易于成型和轻量化的优势，是建筑与交通领域理想的降噪介质。本综述系统梳理了多孔吸声材料（主要分为吸声泡沫和纤维吸声材料两大类）的声学机理、理论预测模型以及微纳结构设计的最新研究进展。
2. 吸声机理与声学预测理论模型
2.1 声能耗散机制
当声波撞击多孔材料时，声能会发生三种物理转化：反射、吸收和透射。总入射声能（ Ei ）等于反射声能（ Er ）、吸收声能（ Ea ）和透射声能（ Et ）之和。吸声系数（ α ）是衡量材料耗散能力的核心指标，定义为吸收声能与总入射声能的比值（ α=Ea/Ei ）。
多孔材料消耗声能主要依赖三大物理机制：
- 热损耗（Thermal loss）： 声波进入孔隙后，空气分子发生振动并与粗糙的孔壁发生剧烈摩擦，将声波的动能转化为热能耗散。
- 黏滞损耗（Viscous loss）： 纵波在多孔介质中传播时，孔隙内的空气被周期性地压缩和释放，空气的黏滞性在能量转换过程中消耗了大量声能。
- 结构阻尼（Material damping）： 声波的激励会导致孔壁或纤维骨架自身发生微观机械共振，进而将声能转化为机械能与热能。
基于上述机理，设计理想的多孔吸声体必须满足三个严苛准则：材料必须具有相当数量的孔隙；这些孔隙不仅尺寸必须合适且相互连通；此外，材料内部孔隙必须与外部表面存在连续的开放通道，以保证声波顺利射入介质内部。

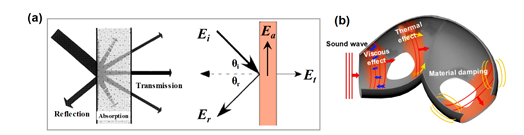

(b) Schematic diagram showing the energy consumption mechanisms of porous sound absorption materials [17]. 2017, American Institute of Physics.
2.2 理论预测模型（Prediction Models）
为了指导材料的拓扑结构设计，学术界开发了多种表面阻抗计算模型。
- Delany-Bazley 经验模型： 这是早期最普遍使用的纯经验模型，其最大优势是仅需要输入一个宏观物理参数——气流阻率（Flow resistivity, σ ）。然而，该模型未考虑热传导效应，且其有效性严格受限于特定的频率与气流阻率比值范围内。

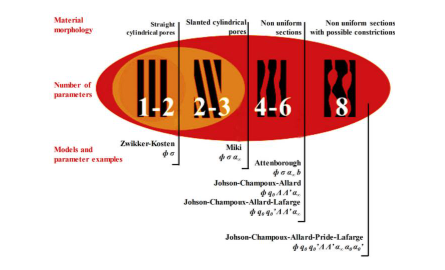

- Johnson-Champoux-Allard (JCA) 半唯象模型： 为了克服经验模型的缺陷，JCA 模型将刚性骨架视为固体，将孔隙中的空气视为流体，同时引入了黏滞效应与热传导效应的计算。该模型包含五个极其关键的非声学微观参数：气流阻率（ σ ）、开孔率（ ϕ ）、曲折率（Tortuosity, α∞）、黏性特征长度（ Λ ）以及热特征长度（ Λ’ ）。借助这些参数，JCA 模型能够以极高的精度推导出复合材料的有效密度、有效体积模量和表面阻抗，成为了目前指导多孔材料微结构设计的最核心数学工具。
3. 吸声泡沫材料的设计与演进
吸声泡沫通常具有高表面积和极低的密度，依据化学成分可分为有机泡沫、杂化泡沫和无机泡沫。
3.1 有机泡沫及其梯度化设计
聚氨酯（ PU ）泡沫是最典型的有机吸声体。在发泡过程中，凝胶反应和发泡反应共同决定了泡孔的尺寸和形态（开孔、半开孔或闭孔）。泡孔的最终形态是由聚合物排液流速（ Drainage flow rate ）与型腔内气体压力之间的博弈决定的：当气压远大于孔壁强度时形成开孔结构，而孔壁过早固化则会形成闭孔结构。
为了打破均质泡沫在特定频段吸收的局限，研究人员开发了“牺牲模板法（Template removing method）”。例如，将不同粒径的氯化钠或高分子颗粒混入聚乳酸（PLA）基体中，固化后将模板盐浸出，从而成功制备出具有大孔（约 500 μm ）、中孔（约 380 μm ）和小孔（约 200 μm ）的三层梯度结构 PLA 泡沫。测试证实，当声波由大孔层射入并向小孔层传播时，这种阻抗匹配的层级梯度结构极大改善了材料的宽频吸声能力。
3.2 杂化泡沫与多级微纳网络
向泡沫中掺杂填料可以有效增加声波传播的曲折率（ Tortuosity ）。理论指出，当声波的入射方向与孔道呈倾斜角度（Oblique channels）时，声波在孔隙中的传播路径被大幅拉长，导致多次反射和强烈的气流摩擦，从而极大增加了能量消耗。
除了直接添加植物纤维或无机颗粒，利用纳米材料构建多级网络是近年来的前沿热点。例如，向 PU 泡沫中引入碳纳米管（CNT）并进行长时间超声分散，不仅缩小了泡孔尺寸，还将网状化率从 53% 提升至 62%，显著提升了低频段的声能耗散能力。另一个极具代表性的工作是将氧化石墨烯（GO）水溶液浸渍入开孔三聚氰胺泡沫（MF）中，通过自组装和热处理，在 MF 的巨大骨架网络内嵌套生成了相互连接的 GO 微观薄膜。这种富含多级迷宫孔道的杂化网络结构在提高低频吸声系数的同时，还兼顾了防潮和阻燃特性。
3.3 无机金属与陶瓷泡沫
在面对极度高温和高机械载荷的苛刻声学环境中，无机泡沫展现出不可替代的优势。利用粉末冶金结合机械发泡法，研究者通过控制固体含量与发泡剂比例，成功烧结出孔隙率高达 70%-90% 的多孔氮化硅（Si3N4）陶瓷泡沫。由于有机添加剂在高温分解后在陶瓷孔壁上留下了微米级的微孔，这种大孔-微孔互联的双重孔隙系统极大地促进了介质内部空气的黏滞与热损耗。
4. 纤维类吸声材料的分类与微纳创新
纤维吸声材料主要由长丝或短纤交织形成的复杂通道构成，根据原料来源可细分为无机、天然以及合成纤维材料。
4.1 无机与天然纤维材料

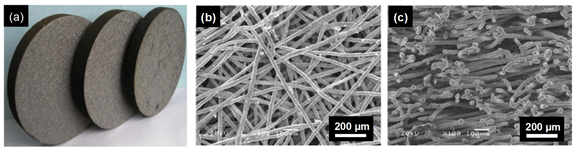

在航空发动机内衬等高声压级、高温工况下，由不锈钢、铜、铝等烧结而成的金属纤维板被广泛采用。微观声学研究证实：当纤维的排列平面平行于声波传播方向时，材料的吸声性能优于垂直排列；而进一步减小金属纤维直径、提高整体孔隙率和材料厚度，则能显著扩大空气分子与纤维表面的摩擦接触面积，极大改善低频域的吸声性能。

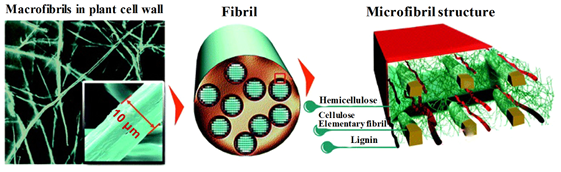

天然植物纤维（如黄麻、大麻、椰壳纤维、木棉等）因其绿色、无毒、可生物降解的特性成为交通环保降噪的明星材料。研究发现，天然纤维具有特殊的中空和多级微观构造，通过化学碱化或物理打浆处理，从粗纤维束中剥离出更纤细的微纤维（ Microfibrils ），能增加内部粗糙度和比表面积。更前沿的研究是利用离子液体溶解天然木质素与纤维素，随后通过凝胶化和冷冻干燥工艺制备出超轻的纤维素/木质素气凝胶，其极其微小的孔径使得其在中低频（125-2000 Hz）实现了峰值为 0.94 的卓越吸声性能。
4.2 合成微纳米纤维及3D组装技术
合成纤维（如 PET、PP、PAN 和 Nylon）凭借其防霉菌、抗老化和高强度的特性，主导了现今的商用降噪市场。
- 宏观微纤维结构优化： 为在有限空间内达到最佳吸声效率，研究者开发了“海岛型（Islands-in-the-sea）”双组分纺丝技术以获得超细单丝，或构建具有密度梯度的非织造布，使得疏松的表层完成阻抗匹配，致密的底层承担声波阻尼反射。同时，“非织造布/蜂窝网格/PU泡沫”的三明治复合结构也被证明能在 2000-4000 Hz 频段内实现高达 0.88-0.94 的完美吸收。
- 静电纺丝与压电声学复合： 纳米纤维具有极高的比表面积，能使摩擦耗散呈指数级上升。将静电纺丝制备的 PAN 纳米纤维膜覆盖在传统的 PU 泡沫或非织造布上，能显著增强宽频带内的声学屏蔽效应。更具颠覆性的创新是将含有 β 晶相的聚偏氟乙烯（PVDF）及其石墨烯复合物纺成纳米压电纤维膜。在此类超材料中，入射的声波不仅转化为空气摩擦热，更激发了膜自身的机械共振，并通过材料固有的压电效应将这部分机械能直接转化为电能耗散掉，为低/中频段声能吸收开辟了全新的物理途径。
- 三维（3D）纳米纤维气凝胶（FIBER NFAs）： 传统的纳米纤维多为 2D 平面膜结构，严重限制了厚度方向的声阻抗潜力。为了突破这一二维瓶颈，最新研究通过静电纺丝纳米纤维的均质分散、定向冷冻干燥及化学交联，成功构建了具备超弹性和分级多孔结构的 3D 纳米纤维气凝胶。电镜结果显示，该气凝胶不仅具有 10-30 μm 的主体相互贯通大孔，其纤维网络孔壁上还附着 1-2 μm 的次级微孔。这种宏观尺度与微纳尺度相耦合的分级微通道网络，在 100 Hz 至 6300 Hz 的全测试频带上展现出了碾压市售 3M 商业吸声棉的极高宽带声学吸收率。
5. 研究亮点与学术创新
- 跨尺度的机理剖析： 综述全面打通了“宏观声能守恒公式 → JCA唯象预测模型 → 微观非声学参数（如曲折率、开孔率）”之间的理论闭环，确立了通过调节排液流速或纤维细度来优化微观界面摩擦损耗的工程指导原则。
- 多物理场协同耗散概念的提出： 突破了传统材料依赖单纯“空气-固体摩擦热损耗”的单一维度的局限，深刻剖析了基于压电纤维膜（PVDF）的“声-机-电”多场耦合耗散机制。
- “二维向三维”的工艺跃迁： 重点突出了 3D 纳米气凝胶（FIBER NFAs）以及模板牺牲法制备梯度连续孔洞泡沫的最新制造工艺，证明了跨尺度的分级孔隙网络（Hierarchical structures）是实现“极轻、极薄、宽频、高效”的终极解决方案。
6. 主要结论与未来展望
综上所述，无论是基于聚合物的吸声泡沫还是微纳纤维交织材料，多孔介质凭借其内部复杂的连通三维通道、极大的比表面积以及低廉的造价，在广阔频带（尤其是中高频）的噪声控制领域中展现出无可比拟的应用价值。通过化学改性、纳米材料掺杂（如氧化石墨烯、碳纳米管）以及物理结构重组（如密度梯度分布、静电纺丝 3D 自组装网络），可以进一步提升多孔材料在超低频域（100-1000 Hz）的声学吸收表现。
未来展望： 尽管本领域在微观拓扑结构与高吸声性能的结合上已取得丰硕成果，但在工业界全面推广仍面临严峻挑战：首先，如何在保持极其纤薄的厚度和超轻重量的前提下，在所有频段（包括 500 Hz 以下的低频结构噪声）均维持完美的声吸收率，是目前材料科学的物理极限瓶颈。其次，随着建筑防火和座舱安全法规的日益严苛，如何开发在赋予多孔材料优异的本征阻燃性（Flame resistivity）以及耐高湿度（Moisture resistance）特性的同时，不堵塞其微观声学孔隙孔道，将是未来多功能绿色声学超材料研发的重中之重。
L. Cao, Q. Fu, Y. Si, B. Ding, and J. Yu, “Porous materials for sound absorption,” Composites Communications, vol. 10, pp. 25–35, 2018.
