用于分离宽频带的轻量化隔声超构面板
这是一篇针对韩国科学技术院（KAIST）Jiwan Kim、Eunji Choi和Wonju Jeon等人发表于国际机械动力学与信号处理顶级期刊《Mechanical Systems and Signal Processing》（2023年）的学术论文《用于分离宽频带的轻量化隔声超构面板》（Lightweight soundproofing meta-panel for separate wide frequency bands）的深度学术解读。本文系统梳理了该研究的学术背景、核心声学物理机制、结构参数设计、实验验证以及在电动汽车降噪中的实际工程应用价值。本解读风格严谨，适合从事声学超构材料、车辆工程及减振降噪（NVH）领域的科研人员全面把握该领域的前沿动态。
从实验室原型走向工业化噪声控制工程，仍需解决超构面板的规模化制造、材料耐久性以及与车身结构的集成适配等现实问题。
苏州东原电子有限公司长期专注于👉工业隔音降噪工程解决方案👈，致力于设备与厂房噪声治理。我们密切关注声学超构材料的前沿进展，积极探索轻量化隔声结构在车辆NVH、工业设备噪声包覆及特殊声学环境中的工程化落地路径。从👉材料选择、结构设计、声场模拟到施工建议👈，我们提供一站式声学环境优化服务，可满足消声室、影音房、吸声板设计等多样场景的隔音与吸声需求。苏州东原电子期待与科研机构及产业伙伴携手，将先进声学理论转化为高效、可靠、可量产的噪声控制方案👍。
一、 研究背景与学术动机
随着电动汽车（EV）及自动驾驶技术的发展，汽车座舱正逐渐演变为人们休息和工作的“第三空间”，因此对舱内声学环境的要求日益苛刻。由于电动汽车摒弃了传统的内燃机，过去被发动机轰鸣声所掩盖的各类环境噪声变得尤为突出。这些噪声源通常分布在分离的宽频带中：例如，由轮胎与路面摩擦引起的路噪（Road noise）主要集中在低频段（100-500 Hz）；而由电机高转速引起的电机噪声（Motor noise）则集中在中高频段（1000 Hz以上）。
传统的隔声材料（如聚氨酯海绵、玻璃纤维等）受制于声学中的“质量密度定律（Mass density law）”和“四分之一波长定律”。要想有效隔离低频噪声，传统材料必须具备庞大的质量和厚度，但这将严重增加车身重量，降低电动汽车的能源效率与续航里程。
近年来，薄膜型声学超构材料（Acoustic Metamaterials, AMMs）为轻量化低频隔声提供了新途径。例如基于蜂窝点阵的薄膜超构材料，在不增加额外质量块的情况下，可实现极高的传声损失（STL）。然而，传统的单尺度（Single-scale）点阵超构材料存在一个致命的物理缺陷：在薄膜的共振频率附近，材料的等效物性参数会趋近于零，导致声波发生“全透射（Total transmission）”，从而在频谱上留下极深的隔声低谷。这种存在隔声缺陷的材料难以应对电动汽车跨越低频与高频的宽带复合噪声。
为了突破这一瓶颈，本文作者提出了一种基于多尺度点阵结构（Multi-scale lattice structure）的轻量化隔声超构面板（Meta-panel），旨在不牺牲轻量化特性的前提下，完美阻断分布在分离宽频带内的复杂复合噪声。
二、 核心结构设计与声学物理机制
1. 多尺度点阵结构的几何构型
该超构面板采用了“三明治”式的双层复合拓扑结构。其核心框架由上下两层尺寸不同的点阵结构串联组成（构成多尺度点阵），并在该框架的顶部和底部各覆盖一层薄膜。
一个周期性单元（Unit cell）的具体尺寸由两层的晶格尺寸（a1 和 a2）、点阵高度（h1 和 h2 ）以及薄膜厚度（ tm,1 和 tm,2 ）定义。为了使面板能在极薄的尺度下工作，本研究设定薄膜厚度与点阵壁厚均为 0.2 mm。

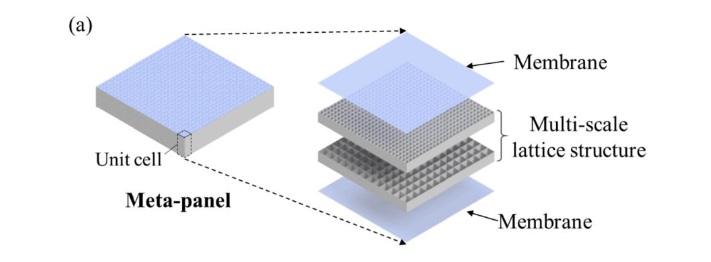

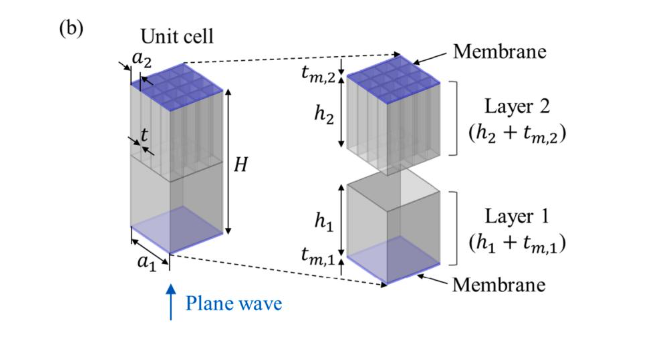

(a) Schematic of the proposed meta-panel with a multi-scale lattice structure. The meta-panel is made of the multi-scale lattice structure sandwiched by thin membranes. (b) Geometry and dimensions of a unit cell of the meta-panel. The unit cell consists of two layers with different lattice sizes ( a1 and a2 ) , lattice heights ( h1 and h2 ) , and membrane thicknesses (tm,1 and tm,2 ) .
2. 抑制“全透射”的物理机制
该设计的绝妙之处在于通过几何参数的非对称性打破了系统共振的简并态。在单尺度点阵中，两层薄膜的共振频率相同，声波极易在此频率下穿透面板。而在本文提出的多尺度结构中，由于上下两层点阵的孔径（ a1 与 a2 ）和深度不同，顶部和底部薄膜的共振频率被完全解耦，并分别落入不同的频率区间。
因此，即使特定频率的声波激发了其中一层薄膜的强烈共振（导致该层发生全透射），另一层薄膜由于不处于共振态，依然能够如同坚固的声学屏障一样将声波反射回去。通过在多尺度点阵结构内部的多重反射（Multiple reflections）效应，该面板成功避免了传统超构材料在特定频率下的隔声失效。
三、 理论建模与参数优化设计
为了实现面向电动汽车路噪和电机噪声的精准降噪，研究团队设定了两个分离的目标阻带：目标频带I（100-500 Hz）和目标频带II（1000-1750 Hz）。
1. 两步参数优化策略
研究提出了一套严谨的两步设计策略：
- 第一步（避免目标频带内的透射低谷）：遍历寻找 a1， a2， h1， h2 的所有可能组合，使得系统的等效质量密度（ρeff ）和等效体积模量（ keff）同时过零的频率点，精准落入两个目标频带之间的“非关键区域”。
- 第二步（追求极致轻量化）：在满足上述条件且保证目标频带内隔声量（STL）大于20 dB（即阻断99%以上声能）的约束下，选出使面板面密度（Areal density）最小的最优参数组合。
最终确定的最优参数为：a1=8 mm，a2=2 mm，h1=16 mm，h2=4 mm，面板总厚度约 20.4 mm。在此参数下，面板的面密度仅为 1.51 kg/ m2。作为对比，要在低频达到同等性能的传统聚氨酯或玻璃纤维，其面密度通常在 1.3 至 2.1 kg/ m2 之间，证明了该结构极佳的轻量化优势。

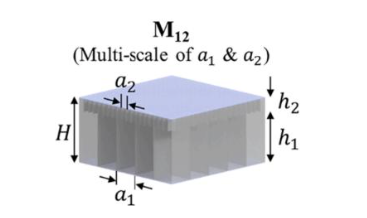

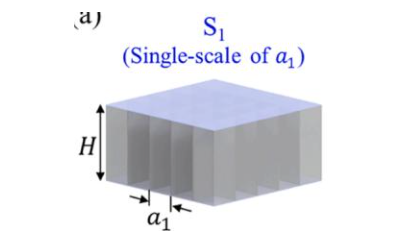

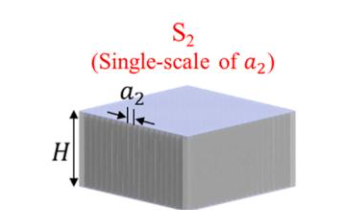

Fig. 3. (a) Geometries and dimensions of three types of lattice structure: S1 , S2 , and M12 .
2. 负等效参数与有限元（FE）仿真分析
利用 COMSOL 多物理场仿真软件耦合求解亥姆霍兹方程与纳维方程，研究团队提取了面板的动态等效参数。
结果显示，在所设计的结构中，等效物性在 848 Hz 处发生翻转：在 848 Hz 以下表现为负等效质量（ρeff<0）与正等效模量；在848 Hz以上则表现为正等效质量与负等效模量（keff<0）。根据波动方程，当声波穿过具有单负参数的介质时，其波数 q 变为纯虚数，声能将沿着传播路径呈指数级衰减（e−αH），从而在两个宽频带内均产生极高的隔声量。
仿真表明，该超构面板在目标频带I和II中的 STL 分别高达 33.9 dB 和 24.4 dB。更重要的是，在等效参数同时为零的物理低谷点（848 Hz），得益于多尺度设计，底层薄膜的振动幅度仅为顶层薄膜的五十分之一，面板仍保持了超过 17 dB 的高隔声量。
四、 实验验证与实际工程应用评估
为严谨验证理论模型，并评估其在真实工程环境中的有效性，研究团队开展了两个层级的实验。
1. 阻抗管声学标准测试
研究人员采用高精度光固化3D打印技术（SLA）制备了多尺度点阵骨架，并覆以 0.2 mm 厚的硅橡胶薄膜，制成标准测试样件。
通过四传声器阻抗管测试（100-1750 Hz），实验结果与有限元仿真高度吻合。测试数据显示，面板在整个 100-1750 Hz 的宽频范围内，最低 STL 均超过了 16.7 dB，平均 STL 高达 31.9 dB。在极其宽广的频段内，该面板的隔声性能彻底超越了相同面密度下的“质量定律”极限，展现出了优异的低频与宽带隔音能力。

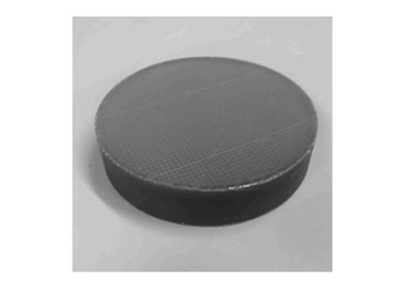

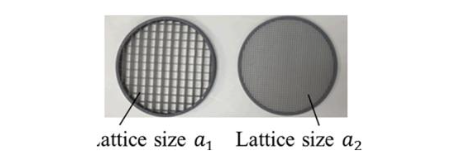

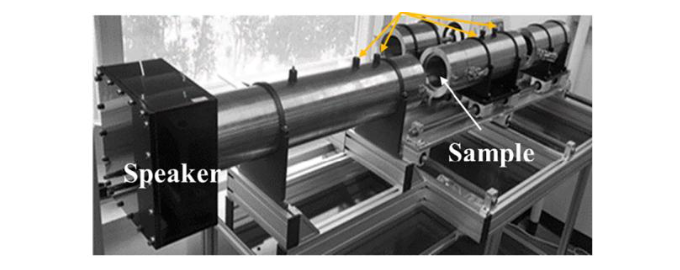

Photographs of (a) the experimental setup with the circular impedance tube, (b) the lattice structures with lattice sizes a1 and a2 before being assembled, and (c) the meta-panel sample made of a multi-scale lattice structure sandwiched by two silicone rubber membranes.
2. 模拟电动汽车复合噪声的箱体插入损失（IL）测试
为模拟电动汽车车厢环境，研究构建了一个带有圆形开孔的 2 mm 厚钢制箱体结构，并将超构面板覆盖于开孔处。箱体内部放置无线扬声器，播放从真实电动汽车上录制的低频路噪（100-400 Hz）和中高频电机噪声（1050-1350 Hz）。
在消声室中测量的声压级（SPL）数据显示：
- 未安装面板时，路噪和电机噪声峰值极其显著。
- 安装面密度仅为 1.51 kg/m2 的超构面板后，两种分离频段的复合噪声均被大幅削弱。
- 极致对标测试：研究将超构面板与厚度为 4 mm、面密度高达 30.4 kg/m2 的实心钢板进行了“背靠背”对比。令人震撼的是，超构面板对真实复合噪声的整体声压级降低量约为 19 dB，这几乎与重达其20倍的实心钢板的降噪效果完全相当。

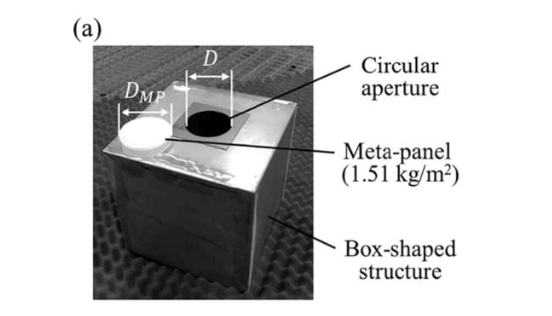

Fig. 5. (a) Photograph of the box-shaped structure (made of 2mm -thick steel) and the meta-panel sample (areal density of 1.51 kg/m2 ). The box-shaped structure has a circular aperture (with a diameter D=95mm ) on the top surface. The meta-panel sample (with a diameter DMP=100mm ) was placed over the aperture to isolate the noise. (b) Schematic diagram of the experimental setup. A wireless speaker was positioned inside the box-shaped structure, and it produced road noise (100−400Hz) and motor noise ( 1050−1350Hz ) recorded beforehand from an actual electric car.
五、 研究亮点
- 物理机制维度的突破：首次将多尺度（Multi-scale）层级拓扑概念引入膜基声学超构材料的隔声设计中。通过非对称晶格尺寸彻底解耦了膜的共振频率，完美填补了以往单尺度超构材料必然存在的“全透射频带物理漏洞”，使得材料能够在跨越低、中、高频的宽带内保持高度稳定的衰减性能。
- 导向明确的工程定制化设计：该研究并未停留在抽象的宽带隔声理论，而是精准对标了当前汽车工业界亟待解决的“双频段分离噪声（路噪与电机噪声）”痛点。其独创的两步参数优化策略，成功实现了等效单负参数区间与噪声频谱特性的完美对齐。
- 极端的轻量化替代效益：面板以 1.51 kg/m2 的超低面密度，实现了相当于 30.4 kg/m2 钢板的隔音效果（重量骤减约 95%）。据文献换算，若在商业电动汽车底板（约 4-6 平方米）应用此材料替代传统重质隔声件，每平方米有望增加约 4.91 km 的单次充电续航里程，能为整车带来约 6% 至 12% 的能效提升，商业化前景极其广阔。
六、 主要结论与未来展望
主要结论：
本文提出并验证了一种用于同时抑制分离宽带噪声的轻量化隔声超构面板。通过上下双层不同尺寸的点阵结构与薄膜的耦合，面板能够在特定频段内诱导出负等效质量和负等效体积模量，利用材料内部的指数级声衰减和多重反射，彻底克服了单结构材料的共振透射缺陷。无论是基于标准阻抗管的纯声学测试，还是针对真实电动汽车复合噪声的箱体评估，该面板均表现出了卓越的宽频隔声能力。在仅 1.51 kg/m2 的面密度下，实现了19 dB 的综合插入损失，隔声性能远超同等质量的传统材料甚至厚重钢板。
未来展望：
尽管该超构面板在实验室环境下展现了对真实车辆噪声的卓越隔离效果，但作者也客观指出了迈向商业量产的下一步挑战：在真实的电动汽车行驶工况下，由于车速与路况的动态变化，噪声的频带会比本研究设定的目标带更宽泛（尤其是电机噪声带宽波动剧烈）；此外，实际车厢内饰件的表面往往具有复杂的曲率。因此，在未来的研究中，必须将目前基于平面波假设的二维平面超构材料拓展至能够适应复杂声波局部入射角的三维非平面共形表面（Nonplanar-shape）结构上。随着该技术的不断成熟，多尺度超构面板必将为打造极致安静且高能效的下一代新能源汽车座舱提供革命性的工程解决方案。
J. Kim, E. Choi, and W. Jeon, “Lightweight soundproofing meta-panel for separate wide frequency bands,” Mech. Syst. Signal Process., vol. 184, p. 109647, 2023.
