声学超构材料：从局域共振到广阔前景

这是一篇针对发表于国际顶级期刊《Science Advances》的权威综述文章《声学超构材料：从局域共振到广阔前景》（Acoustic metamaterials: From local resonances to broad horizons）的深度学术解读。本文系统梳理了该综述的研究背景、核心声学物理机制、前沿声场操纵技术（如超分辨率成像、变换声学、空间卷曲与超表面、超级吸声等）、研究亮点以及未来发展方向。本解读风格严谨，适合从事声学工程、超构材料、凝聚态物理及减振降噪（NVH）领域的科研人员全面把握该领域的宏大发展脉络。

一、研究背景与学术动机

人类对电磁波和声波的研究已有数百年历史。大约三十年前，受固体物理中电子波与周期性原子晶格相互作用形成能带与带隙的启发，光子晶体和声子晶体应运而生。然而，声子晶体要产生带隙效应，其晶格常数必须与目标声波的波长处于同一数量级。由于可听声（Audible regime）的波长长达数厘米至数米，声子晶体若要应用于低频降噪，其物理尺寸将极其庞大，这极大地限制了其工程应用。

为了解决低频波长与器件尺寸的物理矛盾，“声学超构材料（Acoustic Metamaterials）”概念被提出。超构材料最初被定义为一类结构化复合材料，其奇特的波动功能源于其内部局域共振单元（Locally resonant units）的集体表现。由于单元的共振频率仅取决于其内部的惯性（如质量）和恢复力（如弹簧刚度），超构材料在共振频率下的特征波长可以比其共振单元的物理尺寸大几个数量级，从而呈现出 深亚波长（Subwavelength）的核心特征。在短短 15 年间，声学超构材料已从纯粹的学术好奇心，演变成为一个由基础科学发现和广阔应用潜力双重驱动的极其活跃的研究领域。

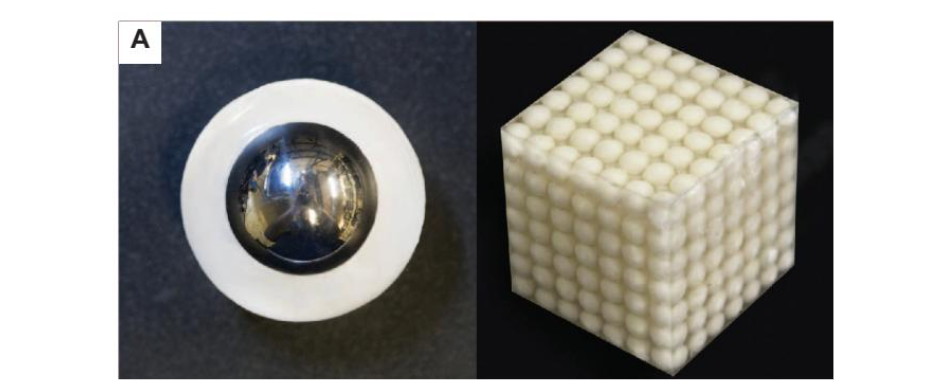

Initial realizations of locally resonant acoustic meta-materials. (A) Images of the sample that first realized a local resonance-induced anomalous mass effect (16). Left: The cut-away view of a sample unit cell consisting of a small metallic sphere coated by a thin uniform layer of silicone rubber. Right: The sample made by using epoxy to glue together the units shown on the left. The effective frequencies for total reflection by the sample were shown to correspond to a wavelength that is between one and two orders of magnitude larger than the size of the lattice constant, which is 1.55cm

二、核心声学物理机制与等效参数

在均质流体介质中，声波的传播受连续性方程和状态方程支配，核心本构参数为质量密度（ ρ ）和体积模量（ κ ）。声学超构材料通过局域共振，能够在有效介质理论下呈现出自然界中不存在的极端参数值（如负值、零或发散）。

1. 动态等效质量密度与体积模量的色散

负等效质量密度（Negative Mass Density, −ρ ）：研究表明，如果复合材料内部的组分之间存在相对运动（如“质量-弹簧-质量”耦合振子模型），系统的表观惯性在特定频率下会发生强烈的色散。在共振频率或两个共振频率之间的“反共振（Antiresonance）”点附近，系统的加速度可能与外加驱动力方向相反，导致动态有效质量密度表现为负值。此时声波在材料内部呈指数衰减，发生近乎全反射。
负等效体积模量（Negative Bulk Modulus, –κ ）：与质心发生位移的质量色散不同，当结构经历压缩-膨胀运动（且质心静止）时，会导致体积模量的色散。典型的例子是侧壁带有亥姆霍兹共振腔的波导，在共振时流体的压缩与膨胀会产生负的体积模量。
对称性与双负参数（Double Negativity）：这两种参数与共振的空间对称性密切相关。偶极子对称性（Dipolar symmetry）的主导模式贡献惯性响应（质量），而单极子对称性（Monopolar symmetry）的主导模式贡献压缩/膨胀响应（体积模量）。通过精细设计使单极子和偶极子共振在同一频段重叠，可以实现“双负（Double negativity）”声学特性，从而产生与光界相似的负声学折射率（Negative acoustic index），使得声波折射至法线的同一侧。

2. 薄膜型声学超构材料（DMRs）

附加质量薄膜谐振器（Decorated Membrane Resonators, DMRs）是实现上述特性的经典结构。它由固定在刚性边缘上、中心带有刚性小板的弹性薄膜组成。DMR不仅具有深亚波长特性，且由于其内部剧烈的局部拍打运动（Flapping motion），其平面内的大波矢（ k_||）分量仅能与空气中的倏逝波（Evanescent waves）*耦合，从而与远场辐射模式解耦。因此，在远场散射中，DMR可被视为一个纯粹的一维系统，其透射与反射特性完全由薄膜的面平均位移决定。

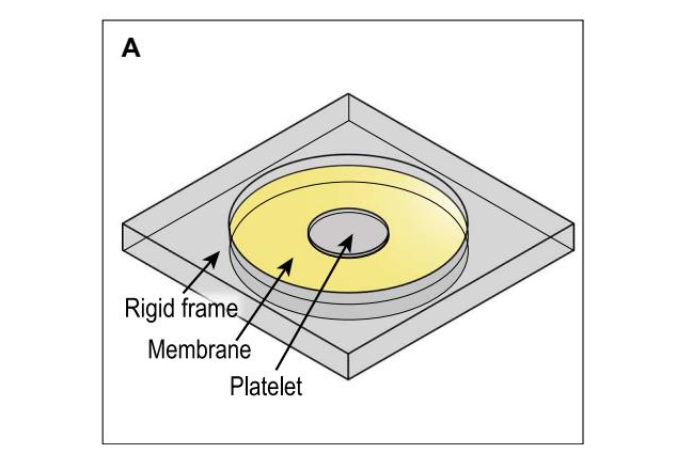

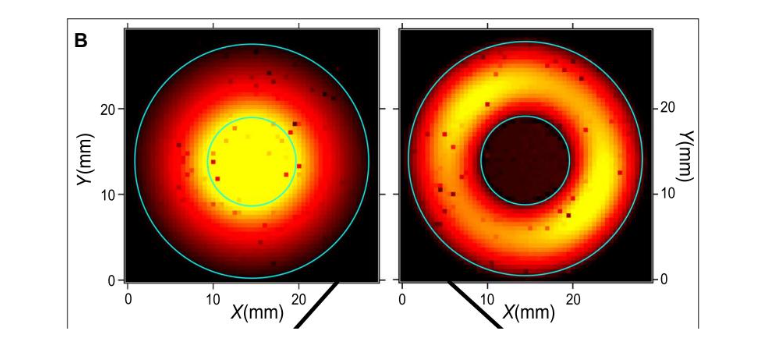

Fig. 3. Single membrane with negative effective mass density. (A) A schematic drawing of a typical DMR (36). (B) Out-of-plane displacement amplitude ∣W(x)∣ of the low-frequency eigenmodes (measured with a laser Doppler vibrometer) of two DMRs (194). Light yellow indicates a large normal displacement amplitude, whereas darker colors indicate small or no normal displacement. Cyan circles delineate the edge of the membrane and the position of the platelet. The first mode is characterized by the large up-and-down oscillation of the platelet, pulling along the entire structure (left). In the second mode, the platelet is almost motionless (right), and the oscillation amplitude is largest in the surrounding membrane.

三、前沿声学波操纵技术的发展

基于极端本构参数，该综述详细探讨了声学超构材料引发的一系列颠覆性声学现象与器件设计：

1. 突破衍射极限的超分辨率成像与聚焦

传统的声学成像受限于自由空间色散关系，丢失了携带物体高空间频率（深亚波长细节）的倏逝波。超构材料为捕获并放大这些倏逝波提供了手段：

声学超级透镜（Acoustic Superlens）：利用声学单负或双负材料可以放大倏逝波。例如，由耦合亥姆霍兹共振腔阵列构成的双负平板透镜，不仅在透镜两侧产生了焦点，还实现了超越衍射极限（λ/15）的极高分辨率成像。
声学超透镜（Acoustic Hyperlens）：通过设计各向异性极强的等效质量密度（例如径向为正、切向为负），可以获得双曲线形的等频率轮廓（Hyperbolic dispersion）。这种设计不受波矢大小的限制，能够直接将近场倏逝波转化为能够传播到远场的传播波。实验中，由黄铜和空气交替条纹构成的扇形结构成功实现了宽频带的亚波长声学放大成像。

2. 变换声学与声学隐身（Transformation Acoustics and Cloaking）

类似于变换光学，声学波动方程在坐标变换下保持形式不变，通过设计空间非均匀的张量质量密度和体积模量，可以引导声波绕过障碍物，实现声学隐身（Acoustic cloaking）。

针对极端参数难以实现的问题，研究人员开发了“地毯式隐身（Ground-plane cloak）”，成功隐藏了放置在反射面上的物体。
零折射率介质（Zero-Index Medium, ZIM）：在 ZIM中，声波的相位不发生改变。将物体放置在 ZIM 中不会干扰外部声场，同样能实现隐形效果。此外，ZIM 的边界依赖性还可被用于设计非对称声学传输棱镜。
声学幻象（Acoustic Illusions）：变换声学还能设计出改变声波辐射方向性的“波前旋转器（Wavefront rotator）”以及声学黑洞（Acoustic black holes）。

3. 空间卷曲与声学超表面（Space-coiling and Metasurfaces）

针对共振型超构材料频带窄的缺陷，空间卷曲（Space-coiling）结构利用高度折叠的深亚波长迷宫通道，强制声波走过极长的物理路径，从而在极小的空间内产生巨大的相位延迟。利用空间卷曲或共振结构，研究人员构建了厚度远小于波长的声学超表面（Acoustic Meta-surfaces）。通过在二维平面上引入覆盖 2π 范围的横向相位梯度，超表面可以为入射声波提供额外的动量，从而实现反常反射/折射、声波聚焦、单向传输以及生成自弯曲声束等复杂的波前整形功能。

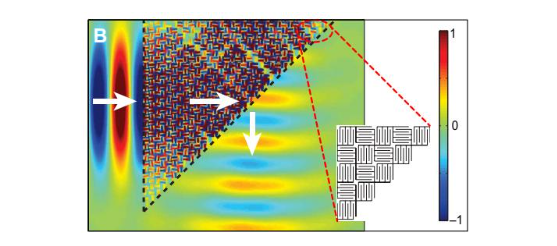

Fig. 7. Space-coiling and acoustic metasurfaces. (A) An example of the space-coiling structure and the relevant sound pressure field inside (84). The color indicates the phase of the propagating sound wave. Here, a large phase delay Δϕ≫Δϕ0=k₀a can be caused by the coiled channels, where k₀ is the wave vector in the background fluid and a is the exterior dimension of the cell. With proper design, such structures can be used for many novel effects, such as the negative-refracting prism shown in (B) (84). Here, space-coiling unit cells are assembled into a prism. Sound incidents from the left, and encounters of negative refraction as it emerges from the prism, are indicated by white arrows. Red/blue represents positive/negative pressure.

4. 面向低频的超级吸声（Superabsorption）

由于线性响应系统中的耗散与速率的平方成正比，传统多孔材料在低频段的吸声效率极低，通常需要极其庞大的体积。声学超构材料通过共振将极高的声能密度局域在深亚波长空间内，彻底打破了这一瓶颈。

在附加质量薄膜材料（DMR）中，巨大的弹性能量被高度集中在刚性小板周界的微小区域内，且这些能量与远场传播模式解耦（仅激发倏逝波），最终被薄膜的内禀阻尼完全转化为热能。
通过结合一层密封空气腔，能够将偶极子与单极子模式杂化，在实现完美声学阻抗匹配的同时，达成近乎 100% 的极薄低频宽带超级吸收。基于“相干完美吸收（CPA）”与“简并谐振器（Degenerate resonators）”的理论，也为突破单极/偶极极限提供了物理途径。

四、研究亮点与未来新兴方向

文章在最后部分高屋建瓴地指出了声学超构材料领域正在孕育的变革性新方向，这构成了该综述最核心的研究亮点：

主动可控超构材料（Active Control）：通过引入压电元件或电子反馈电路，声学超构材料可实现频率可调谐乃至非互易性传输（如上变频非互易器件），甚至能利用有源扬声器补偿损耗以实现全透射传感器。
非互易声学（Nonreciprocal Acoustic Devices）：声波不响应磁场，因此打破时间反演对称性（Time-reversal symmetry）极具挑战。研究指出，利用循环流动的流体（产生强烈的多普勒效应）或非线性声学开关，能够真正打破互易性原理，实现类似“声学二极管”和“声学环形器”的单向声学隔离。
机械超构材料与抗震波控制（Elastic/Mechanical Metamaterials）：超构材料的理念正延伸至固体弹性波领域。包括通过在地面钻孔阵列阻挡低频地震波，以及开发压缩与剪切运动完全解耦的“五模材料（Pentamode metamaterials）”。
类石墨烯拓扑声学与非厄米系统（Graphene-inspired & Non-Hermitian Acoustics）：
- 在声学晶体中实现类似石墨烯电子能带的“狄拉克锥（Dirac cones）”，不仅能生成零折射率介质，还催生了拓扑声学（Topological acoustics）。通过引入人工规范场，可以实现免疫背向散射的单向拓扑边缘态。
- 结合损耗与增益的非厄米哈密顿系统（Non-Hermitian Hamiltonians, 尤其是 PT 对称声学），揭示了在“奇异点（Exceptional points）”附近的非对称声学反射与单向隐身等奇特物理现象。

五、主要结论

《声学超构材料：从局域共振到广阔前景》一文系统证明了：在过去的 15 年里，声学超构材料通过局域共振等机制，成功赋予了材料超越自然界限制的极端动态物理参数（负质量密度、负体积模量）。这一突破不仅在深亚波长尺度下解决了低频噪声控制（如隔声与完美吸声）的百年工程难题，更在波动物理学的最前沿——超分辨率成像、声学隐身、亚波长波前调制（超表面）以及拓扑声学等领域，展现了极其广阔的科学视野。

未来，随着“二值化/数字化”超构材料设计思想的引入，以及 3D 打印等微纳制造工艺的成熟，声学超构材料将彻底摆脱被动、窄带的早期局限，向着有源可调谐、宽频带、拓扑保护及多物理场耦合的方向发展。该领域的许多颠覆性成果，预计将在不久的将来在航空航天降噪、高精度医学超声成像、乃至城市防震抗灾等实际工程应用中实现真正的商业化落地。
