基于声强法测量声透射损失的初步研究

这是一篇针对《基于声强法测量声透射损失的初步研究》（Measurement of Sound Transmission Loss by Sound Intensity: A Preliminary Report）的深度学术解读。本文系统梳理了该研究的学术背景、核心物理建模、测量规范的参数优化、核心实验验证以及该方法在建筑声学分析中的巨大潜力，旨在为从事建筑物理、声学测量、减振降噪（NVH）领域的科研人员提供严谨、全面的理论与实验参考。

一、 研究背景与学术动机

在建筑声学领域，测量墙体或隔声板的声透射损失（Sound Transmission Loss, TL，即隔声量）是评估材料声学性能的核心环节。传统上，工业界与学术界广泛采用 ANSI/ASTM E90 标准中规定的经典“双混响室法”进行测量。然而，传统方法在实际应用中存在诸多固有缺陷：首先，它需要对测试面板的面积和接收室的吸声量进行繁琐的修正；其次，它极易受到侧向传声（Flanking transmission）的干扰；最重要的是，传统方法仅能提供整个构件的单一宏观隔声数据，无法揭示声能辐射的空间分布特征。

为了克服传统方法的局限性，声强技术（Sound Intensity Technique）被引入到透射损失的测量中。与标量声压不同，声强是一个包含方向信息的矢量。利用声强法，测试人员可以直接在接收侧测量垂直于构件表面的透射声强，从而：

1. 直接获取透射损失，无需进行接收室吸声修正。
2. 彻底消除侧向传声的误差干扰。
3. 摆脱对接收室必须为严格混响室或全消声室的苛刻限制。
4. 能够精确绘制声能流动的空间分布图，实现局部缺陷的精准定位。

尽管声强法在理论上优势显著，但其具体的工程测量规范（如测量网格密度、距离、积分时间等）在当时仍处于模糊阶段。基于此，本文作者在康考迪亚大学（Concordia University）建筑研究中心的声学实验室开展了系统性研究。该论文旨在实现三大目标：验证声强法相较于标准方法的准确性、确立标准化的最佳测量程序、并充分挖掘声强法在声学分析（如缺陷检测和辐射模式可视化）中的深层能力。

二、 核心声学理论与测试系统构建

1. 声学理论基础

• 传统双混响室法：基于声能扩散场假设，隔声量通过测量声源室与接收室的平均声压级差（L_ps​−L_pr​），并结合面板面积 S 和接收室吸声量 A 计算得出：TL=L_ps​−L_pr​+10log₁₀​(S/A)。
• 声强法：在该方法中，入射声强 I_i 依然基于声源室的扩散场理论，由均方根声压推导得出（| I_i ​|=P_rms²​/4ρc），进而转化为入射声强级 L_Ii​=L_pm​−6。而在接收侧，透射声强 I_t（垂直于面板表面的分量）由双传声器声强探头直接进行矢量测量。最终的透射损失计算公式极大地被简化为：TL=L_pm​−6−L_It​。

2. 实验设施与硬件配置

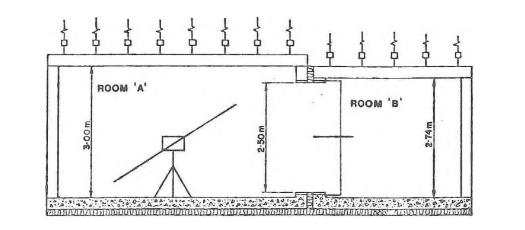

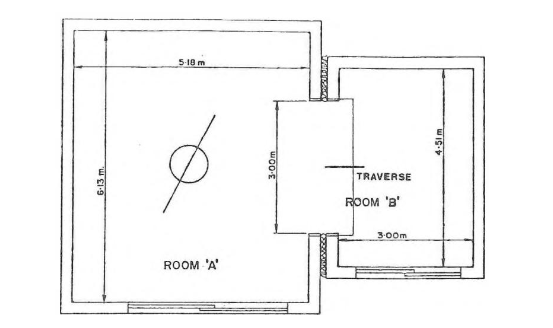

研究在一个体积为 94 m³ 的声源室和 32 m³ 的接收室中进行。为了适配较小的测试样件，两室之间构建了一堵隔声量高达 STC 60 的厚重填充墙（Filler wall）。
测试面板是一块 1.14 m× 1.14 m、厚度为 0.64 cm 的玻璃板，齐平安装在声源室一侧。这种安装方式在接收室一侧形成了一个深达 39.4 cm 的窗洞口侧壁（Reveal），并向外呈 45 度角展开。测试系统选用了 B&K 的 2134/3360 声强分析仪以及 3519 型声强探头（采用“面对面”配置，12mm 垫块，有效频率覆盖 125 Hz 至 5 kHz）。

三、 测量规范的系统性参数优化（关键前期测试）

在进行正式的对比测试前，研究团队严谨地对声强测量的核心参数进行了敏度分析，以确立最佳实验规程：

1. 接收室吸声特性的影响：为降低接收室内的声场反应度（Reactivity）和由相位失配引起的测量误差，接收室的三个非平行墙面被铺设了厚吸声材料（Conaflex F-400）。误差分析表明，在距面板 5.08 cm 处，250 Hz 以上频段的相位误差被严格控制在 1 dB 以内。
2. 最佳平均时间（Averaging Time）：比较了 4、8、16 和 32 秒的线性平均时间。结果显示，8秒的平均时间在全测量点上的最大偏差不足 1 dB（相较于32秒），在保证精度的同时大幅提升了测试效率。
3. 最佳测量网格密度（Mesh Size）：测试了从 3×3 到 9×9（81个测点）的不同网格。研究发现，虽然较疏的网格（如 5×5）在大部分频段也能得出相近的平均透射声强，但在高频的吻合频率（Coincidence frequency, 约2500Hz）处，过疏的网格会严重抹平吻合效应产生的声强峰值（即隔声低谷）。为兼顾精度与后续的空间声学成像，最终确立了 9×9（间距 12.7 cm）的高密度网格。
4. 最佳测量距离（Measurement Distance）：探头距离面板 1.5 英寸至 5 英寸不等。数据表明，小于 10 cm（4英寸）的距离差异极小（±0.6 dB）。但测量距离越远，吻合频率处的隔声低谷就越不明显，甚至会导致测得的吻合频率向低频发生偏移。这是由于距离增加导致近场倏逝波与复杂辐射模式被空间平均化。因此，最佳测量距离被设定为 5.08 cm（2英寸）。

四、 核心实验结果与重大发现

在确立了科学的测量程序后，研究团队展示了声强法在三个维度的惊人能力：

1. 传统方法与声强法的验证对比

在不添加吸声内衬的基准测试中，声强法得出的 TL 曲线与传统双混响室法的结果高度一致（最大偏差仅 2 dB）。低频处的微小偏差主要归因于接收室体积过小（ 仅32 m³ ），难以在低频形成完美的混响场。这一结果坚实地确立了声强法在宏观隔声评估中的有效性与准确性。

2. 突破传统局限：侧壁吸声内衬的解耦分析（The Reveal Effect）

这是本研究中最具理论价值的发现之一。在真实建筑中，窗户通常带有较深的窗台或洞口侧壁（Reveal）。研究团队在侧壁上铺设了不同厚度（1″, 2″, 4″）的吸声海绵进行测试：

• 当在侧壁最外侧出口处测量时，如同传统方法的宏观结果一样，测得的系统总透射损失随着吸声内衬厚度的增加而显著提高（特别是在 1k-2kHz 吸声材料高效区）。
• 颠覆性发现：当声强探头紧贴玻璃面板后方 5.08 cm 处进行扫描时，无论侧壁上铺设多厚的吸声材料，测得的面板本征透射损失竟然完全一致。
  这一结果深刻地揭示了声学物理机制：面板本身的机械振动辐射与随后在空气腔（窗洞口）中的空气声传输耗散是“松散耦合”的（ Loosely coupled ）。声强法能够将“面板本体的隔声”与“边界几何/吸声附加效应”完美解耦，这是传统混响室法根本无法做到的。

3. 辐射模式的空间可视化（Intensity Contours）

声强法不仅给出一个数值，还能绘制面板的声能辐射地形图。实验验证了著名声学家 Maidanik 的理论模型：

• 低于吻合频率（如 250 Hz）：声能绝大部分通过面板的边缘和角落（Edges and corners）辐射，面板中心的辐射量极小，几乎可以忽略。
• 接近吻合频率（如 1600 Hz）：边缘辐射依然强烈，但由于面板内部弯曲波形变，中心区域开始大量辐射声能。
• 高于吻合频率（如 5000 Hz）：面板表面呈现出极其均匀的声能辐射分布。
  这一空间成像能力对于理解板件的动态响应机制具有里程碑意义。

4. 精准的声学缺陷定位（Fault Finding）

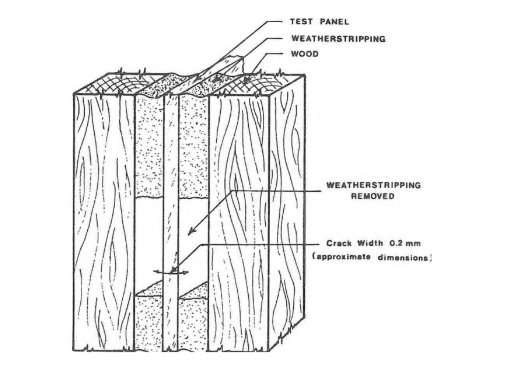

为了测试系统的诊断能力，研究人员故意去除了面板边缘的一小段密封条，制造了一个仅 9.5 cm 长、0.2 mm 宽的极微小裂缝。

• 宏观数据的欺骗性：如果仅仅查看整体平均的 TL 曲线，引入缺陷前后的透射损失几乎没有区别（仅在 1kHz 处有最大 2.5 dB 的偏差，其余频段可忽略）。在传统测试中，这种微小缺陷极易被漏检。
• 声强法的降维打击：在局部声强等高线图中，裂缝处的局部透射声强出现了极度尖锐的异常峰值（高频区域比正常状态高出整整 10 dB）。这意味着，声强技术不仅能用于实验室研发，更是一种极具潜力的工程现场无损检测（NDT）及装配质量诊断工具。

五、 研究亮点

1. 从理论到规范的工程化跨越：填补了早期声强测量在网格划分、测点距离与平均时间等操作层面的规范空白，明确指出必须采用高密度网格（如 9×9）与近距离（2英寸）测试，才能真实捕捉由于“吻合效应”带来的高频隔声低谷。
2. 物理机制的深度解耦：首次利用声强法直观地证明了“面板本征透射”与“边界腔体耗散”的松散耦合关系。打破了传统测量把整个结构视为“黑匣子”的局限。
3. 空间声场成像与无损诊断：证明了声强法将不可见的声学透射现象转化为高分辨率的三维“声学地形图”的能力，不仅验证了固体辐射边界理论，更为建筑门窗、航空航天舱壁的微小密封失效提供了具有“点对点”定位能力的声学探伤手段。

六、 主要结论与科学意义

主要结论：本研究圆满验证了声强技术在测量隔声量方面的准确性，建立并优化了一套严密的自动化测量程序。更重要的是，充分挖掘并证实了声强法在声学分析维度的独特优势：它不仅能在不改变声学辐射的前提下解耦不同吸声边界的影响，还能通过绘制极高精度的声能通量分布图，精确锁定传统全频带声压测试无法察觉的微小结构缺陷。

科学意义：该论文在 20 世纪 80 年代声强技术刚刚兴起之时，为现代建筑声学测试提供了一份极其珍贵的基石性指南。它标志着隔声测量技术从“宏观、标量、间接推导”向“微观、矢量、直接映射”的范式转变。时至今日，该研究所探讨的参数优化逻辑、声学边界解耦思想以及缺陷定位方法，依然指导着新一代 汽车 NVH（噪声、振动与声振粗糙度）测试、航空隔音材料研发以及精密建筑构件的声学品控。

---

R. W. Guy and A. De Mey, “Measurement of Sound Transmission Loss by Sound Intensity: A Preliminary Report,” Centre for Building Studies, Concordia University, Montreal, QC, Canada.
