商用车驾驶室新型声学材料声压级的实验与有限元协同研究

声学材料测试是评价吸声材料和隔声材料声学性能的重要方法，本文以商用车驾驶室为研究对象，通过实验测试与有限元分析研究不同声学材料及复合材料对声压级的影响，分析吸声、隔声材料在不同工况下的声学性能差异，并探讨声学材料测试与数值仿真的协同应用。文章介绍声压级测试、吸声材料测试、隔声材料测试及声学性能评价方法，为声学材料研发、材料选型和工程应用提供参考。东原电子专注于声学阻抗管、吸声系数及传声损失测试系统，可为多孔材料、纤维材料、泡沫材料及复合声学材料提供专业的声学性能测试解决方案。

---

1. 研究背景与科学动机

在现代车辆工程中，噪声、振动与声振粗糙度（Noise, Vibration, and Harshness, 简称 NVH）是决定车辆乘坐舒适性和驾驶员疲劳程度的核心指标。商用车或载重货车在长途行驶时，驾驶员与乘员往往会受到严重的内部和外部噪声干扰。其中，内部噪声主要源于发动机振动和声学共振，而外部噪声则源自风噪和轮胎/路面摩擦。

近年来，学术界和汽车工业界为降低车内声压级（Sound Pressure Level, SPL），开始将目光转向新型吸声材料（Acoustic absorptive materials）的开发与应用。特别是随着环保意识的提升，具有生物相容性、可生物降解特性的天然材料以及工业/生活废料（如棉废料等）成为了隔音材料领域的研究热点。然而，在车辆 NVH 的工程研发中，面临着一个突出的痛点：尽管有限元方法（FEM）、边界元方法（BEM）和统计能量分析（SEA）等仿真工具被广泛应用，但高度依赖虚拟仿真的结果往往缺乏足够且严谨的实验验证（Experimental validation）。尤其是在涉及复杂三维封闭空间（如卡车驾驶室）的多材料组合声学预测时，确定仿真与实验之间可接受的误差范围（Percentage error）仍是一项艰巨的任务。

基于上述研究空白，本研究团队针对载重量为 3.5 吨的微型卡车（Tata Ace HT）驾驶室，开展了一项极其详尽的“纯实验+全有限元仿真”双向验证研究。研究不仅评估了多种新型环保隔声/吸声材料的独立降噪效果，还探索了这些材料在“阻隔+吸收”复合配置下的声学响应，为轻型商用车的低成本、轻量化 NVH 优化提供了极具价值的理论数据与实施框架。

2. 实验设计与材料体系

为了真实还原车辆在不同工况下的声学特性，研究团队严格遵循了 AIS-20（印度汽车工业标准）的相关规范进行测试。

2.1 实验车辆与工况设定

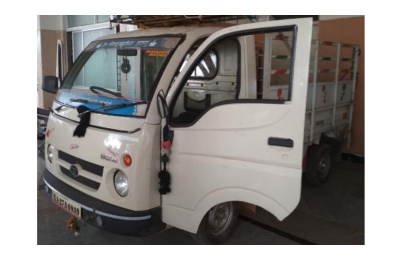

测试对象为 Tata Ace HT 微型卡车，其搭载 702 cc 双缸自然吸气间接喷射柴油发动机。实验通过高精度麦克风传感器（G.R.A.S 40PH 1/4″ 阵列麦克风，频率范围 10 Hz – 20 kHz，动态范围 32-135 dBA）在完全封闭的驾驶室内部采集声压级数据。

声学测试涵盖了四种极其典型的发动机与车辆运行工况：

1. 怠速工况（Idle condition）： 车辆静止，发动机怠速运转。
2. 全油门加速工况（Full acceleration）： 车辆静止，发动机处于全油门最大加速状态。
3. 稳态巡航 30 km/h： 车辆以 30 km/h 的恒定速度行驶。
4. 稳态巡航 50 km/h： 车辆以 50 km/h 的恒定速度行驶。

2.2 多维度声学材料矩阵设计

本研究的一大亮点在于构建了一个包含 18 种方案的庞大测试矩阵（8种单一材料方案 + 10种复合材料方案）。

• 基础单一材料（M1-M8）： 包括无任何处理的裸露结构钢（M1，对照组）、水性隔音涂料（M2，涂覆于底板外侧）、乙烯基隔音屏障（Vinyl Noise Barrier, M3）、聚酯絮填料（Polyester Wadding, M4）、聚乙烯泡沫（Polyethylene Foam, M5）、羊毛泡沫（Wool Foam, M6）、铜隔音屏障（Copper Noise Barrier, M7）以及多孔泡沫棉（Cell Foam Cotton, M8）。
• 复合材料（M9-M18）： 为了发挥不同材质的协同优势，研究设计了两种“基底（Base）”：Base 1（涂层 + 乙烯基屏障，即 M9）和 Base 2（涂层 + 铜屏障，即 M14）。随后将上述各种多孔吸声材料（聚酯、聚乙烯、羊毛、棉）分别叠加在这两种基底上，形成 M10 至 M18 的双层或三层复合结构。这种铺设不仅覆盖了侧壁，还覆盖了驾驶室底座，确保不留任何空气腔隙。

3. 三维高保真有限元数值模拟（FEA）

为了实现与实验数据的深度对标，研究在 ANSYS Workbench 18.2 平台上建立了一套高保真的声振耦合有限元预测模型。

1. 几何与网格划分： 利用 CATIA V16 构建驾驶室实体模型，并将其导入 ANSYS 进行几何清理。为了保证在结构与声学域的计算精度，网格划分采用了带中间节点的四面体单元（SOLID187，每单元10个节点），并结合了 H-Type 和 P-Type 方法以满足网格收敛性准则。

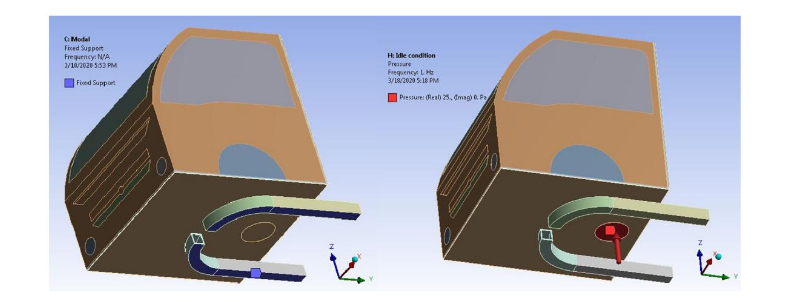

2. 多物理场边界条件（Boundary Conditions）： 模型锁定了底盘下部的六个自由度（全约束），并将发动机产生的噪声/振动作为压力载荷（Pressure）施加在驾驶室底部的发动机安装位点上。在接触定义上，部件之间采用了纯惩罚函数法（Pure penalty method）建立绑定接触（Bonded contact），利用 Contact175 和 Target176 单元确保运动过程中不发生无物理意义的穿透。
3. 分析求解流程： 数值仿真严格遵循了“模态分析（Modal analysis） → 谐波响应分析（Harmonic analysis） → 谐波声学分析（Harmonic-acoustic analysis）”的递进逻辑。系统首先提取前1000阶特征值和特征向量，随后将其作为预应力及基础输入求解各工况下的车内声场响应。

4. 核心物理分析与宏观声学规律

通过比对 18 种材料配置在 4 种工况下的实验与 FEA 数据，本研究深刻揭示了声学材料在实际车载环境中的衰减机理。

4.1 裸露结构钢（Baseline）的最劣表现

实验证实，在没有任何声学处理（M1 结构钢）的情况下，驾驶室的声压级最高。例如，实验测得的等效 SPL 在怠速工况下为 65.75 dB，而在全油门加速工况下飙升至 84.40 dB。仿真提取的最大声压级特征点出现在 30 km/h 工况（25 Hz 处高达 105.3 dB），确凿地证明了低频结构共振（Structure-borne noise）是导致严重声学粗糙度的根源。

4.2 吸声与隔声特性的工况依赖性（Condition Dependency）

本研究得出了一个极其重要的工程结论：并不存在一种绝对完美的单一材料或组合能够在所有工况下均表现最优，材料的声学衰减效率高度依赖于激发频率和运行工况。

• 实验测试最优解： 在怠速（Idle）和全油门加速工况下，材料组合 M12（水性涂层 + 乙烯基屏障 + 羊毛泡沫）表现最佳，怠速时 SPL 从 65.75 dB 降至 59.48 dB（降幅 9.5%）；在 30 km/h 巡航时，M17（涂层 + 铜屏障 + 羊毛泡沫）成为最优解（降幅 6.88%）；而在 50 km/h 巡航时，M9（涂层 + 乙烯基屏障）取得了最佳的降噪效果（降幅 8.6%）。
• 有限元模拟最优点： 在仿真域中，由于各向同性/正交各向异性假设及动态载荷的变化，最优组合略有差异：怠速时 M14 最优，全油门时单层聚酯絮填料 M4 表现最好，而中高速巡航（30 & 50 km/h）时单层铜屏障 M7 显示出极低的传输预测值。

4.3 “阻隔（Barrier）+ 吸收（Absorptive）”的复合机制

单独使用屏障材料（如质量极高的铜箔 M7，密度 8960 kg/m³）可以有效利用质量定律反射低频结构噪声；而单独使用多孔材料（如聚酯絮填料、聚乙烯泡沫）则能利用流阻特性耗散中高频气道噪声。研究表明，将这两者叠加覆盖在发动机舱上方的底板上（如 M10-M18 等多层结构），声波在穿透多孔材料后被刚性屏障反射，再次经过多孔层时被二次耗散。这种复合三明治结构在极度恶劣的加速工况下，有效降低了声压级幅值，平抑了声波相角（Phase angle）的剧烈波动，从而在主观听觉感受上极大缓解了非线性滤波器效应（如 Fletcher-Munson 曲线描述的听觉烦躁感）。

5. 研究亮点与学术创新

1. 确立了严苛的“仿真-实验”误差标尺： 本研究史无前例地完成了 18 组材料配置 × 4 种典型工况的全面对标。数据分析表明，有限元仿真预测的声压级与现场实测值的误差严格控制在 10% 以内（匹配度达到 90%）。这一成果彻底打消了工程界对于利用纯虚拟仿真预测复杂舱室内多孔声学介质表现的疑虑，证明了 ANSYS 谐波-声学耦合求解器在整车 NVH 早期开发中的高度可靠性。
2. 发现材料吸声系数对厚度与流阻率的高度非线性耦合： 研究明确指出，较薄的声学材料需要提供比厚材料更高的流阻率（Flow resistivity）才能达到同等的能量耗散效果。这也解释了为何聚乙烯泡沫或高密度棉在特定的低频工况下表现不如厚实的羊毛泡沫。
3. 驾驶室安装座（Cab mounts）的阻断至关重要： 除了面板隔音外，研究证实驾驶室的物理安装座是发动机结构声（Structure-borne energy）传入舱内的核心主通道。直接在这些底座和连接处应用高密度屏障涂层（如水性声学阻尼涂层），能从源头掐断大部分低频振动能量的输入，这比单纯在舱内铺设吸音棉更具决定性意义。

6. 主要结论与工程展望

综合宏观实验与海量有限元验证，本研究得出如下核心结论：

1. 多孔吸声材料极具潜力： 通过在重型/轻型商用车封闭的驾驶室内敷设合适的多孔吸声材料，能够显著降低车内人员暴露于高强度发动机声压级的风险，有效提升座舱声音品质指标（Sound Quality Index）。
2. 复合叠加带来全频段增益： 基础结构钢的隔声性能极差。将“声学阻尼涂层”、“乙烯基/金属屏障层”与“天然或合成纤维吸声层”进行层叠（例如涂层+乙烯基屏障+聚酯絮料/聚乙烯），能够实现对各频段、各工况的宽带噪声衰减。
3. FEA 模型的高保真度： 基于 H-Type 和 P-Type 自适应网格细化以及模态-谐波串联耦合的有限元预测方法，其结果与实验值误差 <10%。该工作流可作为标准化技术路线，大幅缩短未来新型商用车辆降噪改型的研发周期与物理打样成本。

未来科研建议： 本研究大量考察了生物相容性和可降解材料（如羊毛、植物纤维泡沫）。未来可进一步深耕全生命周期绿色材料在极端温湿度工况下的声学耐久性测试；此外，随着材料工程的发展，基于声学超材料（Acoustic metamaterials）的次波长（Sub-wavelength）低频降噪设计也将是进一步突破车内低频轰鸣声（Booming index）的极佳研究方向。

---

V. S. Patil et al., “A study of sound pressure level (SPL) inside the truck cabin for new acoustic materials: An experimental and FEA approach,” Alexandria Engineering Journal, vol. 60, pp. 5949–5977, 2021.
