吸声结构：从多孔介质到声学超构材料
这是一篇针对由香港科技大学杨敏和沈平（Ping Sheng）教授撰写、发表于《Annual Review of Materials Research》的综述文章《吸声结构：从多孔介质到声学超构材料》（Sound Absorption Structures: From Porous Media to Acoustic Metamaterials）的深度学术解读。本文系统梳理了该综述的物理框架、核心理论、声学超材料的最新设计机制，以及基于因果律约束的极限优化策略，适合从事声学工程、超构材料（Metamaterials）以及凝聚态物理研究的科研人员全面把握该领域的前沿进展。
一、 研究背景与动机
控制和吸收声波在室内声学和环境噪声治理中具有至关重要的作用。过去一个世纪以来，传统的吸声材料（如多孔海绵、玻璃纤维）一直占据主导地位。由于声波在空气中传播时的能量耗散极小，传统的声学吸收严重依赖于流体与固体微观界面上的两种核心物理机制：粘滞耗散（Viscous dissipation）和热传导耗散（Heat conduction）。由于耗散力是速度梯度的线性函数，因此传统的声波能量耗散率与频率的平方成正比，这导致了传统材料在低频段的吸声效率极低。要吸收低频声波，传统材料通常需要极其庞大的体积（厚度需与波长相比拟）。
近年来，声学超构材料（Acoustic Metamaterials）的蓬勃发展为打破这一瓶颈提供了全新范式。超构材料利用深亚波长（Deep-subwavelength）尺度的局域谐振（Local resonances），能够极大地增强结构内部的声能密度，从而实现体积小巧但极其高效的低频声吸收。该综述文章从统一的物理学视角出发，串联了从传统多孔介质、微穿孔板到前沿声学超构材料的发展脉络，并首次引入因果律（Causality）来界定吸声结构的物理极限，为“定制化（Custom-designed）”宽带最优吸声体提供了严密的理论指导。
二、 核心理论体系：传统吸声结构的等效介质描述
1. 多孔材料（Porous Media）的物理参数与等效模型
文章指出，多孔材料可以通过三个核心宏观几何参数来表征：孔隙率（Porosity, φ）、静态磁导率/流阻（Static permeability, κ0 ）以及曲折度（Tortuosity, α∞ ）。基于 Johnson 等人和 Champoux-Allard 的经典模型，多孔材料在宏观上可被视为一种等效流体介质（Effective medium），其声学特性完全由“动态曲折度（表征粘滞质量密度）”和“热曲折度（表征体积模量）”描述。当多孔介质的声学阻抗与空气阻抗完美匹配时，声波无反射地进入材料内部，并在复杂的孔隙迷宫中被彻底耗散。
Absorption by porous materials. The microstructures of three different porous materials are shown in (a) plastic foam, (b) glass fiber, and (c) mineral wool.

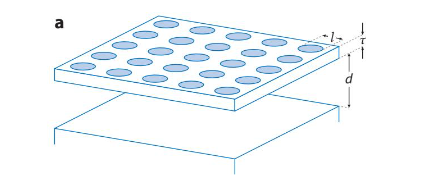

2. 微穿孔板（MPPs）的共振阻抗匹配
微穿孔板（MPPs）是多孔介质向超材料过渡的桥梁。马大猷院士（D. Y. Maa）的经典理论指出，当穿孔的孔径缩小至亚毫米量级时，孔内的粘滞边界层占据主导，能提供极强的声学阻力。当微穿孔板后方带有一定深度的空气背腔时，会形成共振（通过相干相长干涉增强板内的波幅），从而在特定频段内实现阻抗匹配与完美吸收。然而，传统微穿孔板本质上仍受限于四分之一波长厚度法则。
三、 声学超构材料的极端吸声机制
通过打破传统的四分之一波长限制，超构材料能够在极小的空间内实现对特定频段声波的完美吸收。综述从对称性（Symmetry）和几何约束（Geometric constraint）的角度，系统解析了超材料吸声的核心机制。
1. 附加质量薄膜（Decorated Membrane, DM）与 50% 吸收极限
DM 由张紧的弹性薄膜和附着其上的刚性配重块构成。由于弹性恢复力小，其共振频率极低（如在 146 Hz 时，厚度仅为波长的几百分之一）。分析表明，由于声波波长远大于膜的横向尺寸，只有膜的平均平动位移能与远场传播的声波耦合，其余复杂的不均匀位移分量由于波矢匹配关系只能激发局域的倏逝波（Evanescent waves）。
物理学上的一个深刻发现是：对于单侧入射的声波，如果超构材料仅具备单一对称性（例如 DM 主要表现为反演反对称的偶极子共振，Dipole resonance），那么由于薄膜两侧质点速度必须连续，入射波必然会有一半的能量转化为与谐振模式对称性不匹配的单极子散射分量，导致其最高吸声系数被严格限制在 50%。同样，仅具备单极子共振（Monopole resonances）的系统（如侧壁的亥姆霍兹共振腔或橡胶基体中的气泡）在单侧入射时也存在 50% 的吸收上限。
2. 突破极限的方法：相干完美吸收（CPA）与简并谐振器
为突破 50% 的上限，文章介绍了两种前沿路径：
- 相干完美吸收（Coherent Perfect Absorption, CPA）：通过在材料两侧引入幅度相同、相位相反（或相同）的相干控制声波，主动抵消透射/反射场，可实现高达 100% 的完美吸收。
- 简并谐振器（Degenerate Resonators）：这是在被动条件下实现 100% 吸收的最精妙设计。通过将一个偶极子谐振器（如 DM）和一个单极子谐振器（如带有封闭背腔的 DM）组合在一起，并调整两者结构使其在同一频率发生“简并（Degenerate）”，且各自满足临界耦合条件（Critical coupling condition）。此时，由于两者的散射场在远场发生完美的破坏性干涉，透射和反射被同时“抹除”，从而实现了深亚波长下的全吸收。
3. 混合共振（Hybrid Resonance）与空间卷曲结构
- 混合共振：当 DM 背后放置一块极近的刚性背板时，声波在膜与壁之间发生强烈的多重散射。理论证明，在极其狭窄的间隙下，系统会激发出一种全新的“混合谐振模式”，该模式在膜表面产生巨大的局域相对振幅，同时提供极大的负虚部阻抗以精确抵消背板的刚性阻抗，最终实现整体阻抗匹配和近乎 100% 的极薄空间低频吸声。
- 空间卷曲（Coiled-Space）与亥姆霍兹结构：利用迷宫状的折叠通道将原本需要的四分之一波长物理空间“卷曲”压缩，从而在深亚波长厚度下引发宽带的法布里-珀罗（Fabry-Pérot, FP）共振。或者通过设计极小颈部的亥姆霍兹共振器，同样可以大幅缩小低频吸收所需体积。
四、 因果律约束与宽带最优超构材料设计（BOMA）
这是该综述最具理论高度和应用价值的章节。超构材料虽然吸声极强，但通常呈现极窄的频带。科研人员迫切想知道：在给定的频率范围内，实现特定吸声曲线所需的最小物理厚度是多少？
1. 因果律的极限推导
文章指出，正如电磁学中的 Kramers-Kronig 关系，声学响应函数（反射系数）在复频域内必须满足因果律（Causality principle）。综述将其转化为一个极具指导意义的不等式约束：对于置于刚性背板上的吸声层，其厚度 d 必须大于等于一个由其吸收谱 A(λ) 决定的最小厚度积分量 dmin。
这意味着：在有限厚度下，绝对的宽频 100% 完美吸收是不可能的；增强低频吸声会极大地消耗理论厚度资源；针对给定的吸收带宽，厚度存在一个不可逾越的绝对物理下限。当一个实际吸声结构的厚度无限逼近该理论下限 dmin 时，即被称为“最优吸声结构（Optimal sound-absorbing structure）”。
2. 定制化策略与宽带最优超构吸声体（BOMA）的实现
为了挑战物理极限，作者团队提出了一种基于“模式密度（Mode density）”定制目标阻抗的设计策略。通过精确设计共振频率的连续分布，理论上可以将输入声阻抗严格锁定为空气的特性阻抗。
在此指导下，他们实验构建了一款“宽带最优超构吸声体（BOMA）”。该结构由 16 个经过精密折叠、谐振频率经过严格数学计算的共面 FP 管道阵列组成（利用了 3D 打印技术）。由于离散的阵列本征上会导致阻抗在不同频率间剧烈振荡（表现为多个尖锐的吸收峰和谷），研究人员巧妙地在超材料前端覆盖了一层 1 cm 厚的普通多孔海绵。
这一层海绵的物理作用堪称绝妙：它与多通道孔口处横向耦合的倏逝波（Evanescent waves）发生强烈交互，利用其高耗散特性彻底抹平了（重整化，Renormalization）系统阻抗的剧烈波动。最终，这一复合系统在总厚度仅为 12 cm 的情况下，实现了从 400 Hz 开启直至极高频的“近乎完美（>90%）的扁平宽带吸收”，其厚度几乎触碰到了因果律计算出的理论极限（11.5 cm）。
五、 研究亮点
- 从微观机制到宏观定量的统一视角：该综述首次将多孔材料的粘热耗散机制与超构材料的局域谐振机制置于同一数学阻抗框架下进行审视，使得两门相对独立的声学分支获得了连贯的物理图景。
- 揭示对称性在吸声中的绝对主导地位：用类似量子力学中的“偶极/单极”简并态理论，清晰地解释了单层深亚波长薄膜存在50%吸声极限的底层原因，并指出相干吸收（CPA）和简并阵列是破局的唯一途径。
- 首创性引入因果律评估体系：将系统响应理论中的“因果律”成功下放到声学工程领域，建立了一把衡量任何隔音/吸音材料“优秀程度”的绝对物理标尺（d≥dmin），使得声学设计从经验试错走向了理论极限驱动的解析设计。
六、 主要结论与未来展望
综上所述，该论文得出以下核心结论：
- 多孔介质的局限与超材料的破局：传统多孔介质在低频的效率低下由流体力学线性响应本质决定；而声学超材料利用深亚波长的局域强谐振，成功解耦了材料厚度与工作波长的严格对应关系。
- 极端参数的重构与复合匹配：无论是混合共振还是空间卷曲结构，实现完美吸声的本质在于将系统在特定频率下的声学阻抗（复数空间的实部和虚部）精确调控至空气本征阻抗。
- 因果律约束是未来设计的终极法则：任何吸声结构的吸收谱带宽、吸声峰值与物理厚度之间必然存在基于因果律的相互制约。未来通过合理分配共振态密度并结合高耗散表层的“阻抗重整化（Impedance renormalization）”效应，能够设计出以最小厚度代价换取极宽频段高效吸收的下一代“超常-常规（Meta-conventional）”杂化材料体系。
该综述明确指出，随着被动结构设计逐渐逼近理论极限，未来控制声波的更广阔空间将在于引入有源反馈（Active）控制，或者突破现有的对称性和几何限制，开发出更多适用于特殊工业和环境声学定制化场景的最优拓扑结构。在实际工程应用中，从传统多孔材料到声学超构材料的性能评估，都离不开高精度的声学测试与数据验证。针对这一需求，苏州东原电子有限公司 提供完善的 👉声学材料测试系统 👈 与阻抗管解决方案，能够对吸声系数、表面阻抗及频率响应等关键参数进行精准测量与分析。无论是基础科研验证，还是新型声学材料开发与工程应用，东原电子均可为用户提供稳定可靠的测试平台与技术支持，助力声学创新成果高效落地。
M. Yang and P. Sheng, “Sound Absorption Structures: From Porous Media to Acoustic Metamaterials,” Annu. Rev. Mater. Res., vol. 47, pp. 83–114, 2017.
