环保隔音材料解决方案｜废旧羊毛与再生聚酯纤维研究
这是一篇基于文献《Thermal and sound insulation materials from waste wool and recycled polyester fibers and their biodegradation studies》（由废旧羊毛和再生聚酯纤维制备的保温隔声材料及其生物降解研究）的深度学术解读。废旧羊毛与再生聚酯纤维可制备高性能环保隔音材料，兼具吸声与保温性能。本文从材料结构、吸声机理及工程应用角度，解析其在建筑降噪与工业隔音中的应用价值。
废旧羊毛与再生聚酯纤维作为典型的可再利用材料，具备来源广泛、成本可控、环境友好等优势，正在成为新一代 👉环保吸声材料的重要研究方向。
1、研究背景与科学动机
在现代建筑工程中，建筑外壳的热量损失和获取占据了巨大的能耗比例，因此高效的保温隔热材料对实现建筑节能至关重要。研究表明，仅通过有效的建筑隔热即可节省相当于材料生产和处理过程中产生的碳足迹百倍以上的能源。同时，随着现代城市环境噪声污染日益严重，建筑业对具备优异吸声和隔声性能的复合材料的需求也在急剧增加。
长期以来，建筑行业广泛使用的传统隔热隔音材料主要是基于二氧化硅来源的玻璃纤维，或基于石油化工资源的合成纤维。然而，玻璃纤维不仅生产能耗高，且微小纤维的散落已被证实对人体具有潜在的致癌风险。随着环保法规的日益严格，开发来源于可再生资源或废弃物的绿色、环保型替代材料成为了学术界和工业界共同的焦点。
羊毛作为一种天然纤维，具有卓越的热绝缘性能和较低的易燃性，其制造和废弃过程中的能量消耗是所有现有天然材料中最低的。然而，将其大规模应用于建筑绝缘面临三大瓶颈：第一，合格的羊毛主要用于纺织服装业，能用于建筑的低等级“废旧羊毛（Waste wool）”（如绵羊剪毛产生的短纤维或肉用羊的副产物）在数量上无法满足庞大的建筑市场需求；第二，天然羊毛对湿度的敏感性较高，高湿度环境下易导致保温性能衰减并滋生霉菌；第三，缺乏从整个产品生命周期（Life Cycle）角度对其长期生物降解行为的系统量化研究。
针对上述问题，本研究提出了一种“废旧天然纤维与废旧合成纤维协同复合”的创新策略。研究人员将南非当地产生的廉价废旧羊毛与来源于消费后塑料瓶的再生聚酯纤维（Recycled Polyester, RPET）按比例混合，开发出了一种双层非织造（Nonwoven）复合保温吸声垫。该方案不仅巧妙解决了废旧羊毛产量不足的问题，还通过回收利用难以降解的废旧塑料瓶，极大降低了环境污染与碳足迹，并深入评估了其在苛刻环境（高湿、燃烧）下的物理鲁棒性及最终的堆肥降解潜力。
2、材料制备与实验方法设计
为了全面评估复合材料的多功能特性，研究团队进行了严谨的对照组设计与多维度测试。
2.1 实验材料与针刺成型工艺
研究选取了两种废旧羊毛：Coring wool（ CW，直径约 20.7 μm ，长度 22 mm）和 Dorper wool（DW，直径约 28.6 μm ，长度 38 mm ），以及一种再生聚酯纤维（ RPET，细度 6.7 dtex，长度 32 mm ）。

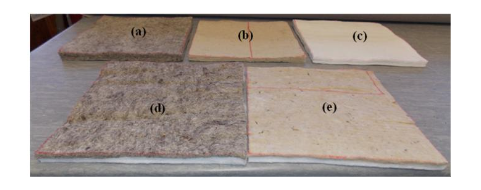

采用针刺非织造工艺（ Needle-punching process ）制备了 5 组面密度约为 1000g/m2 、厚度在 15-17 mm 之间的毡垫：
- 对照组（单组分）：100% CW 垫、100% DW 垫、100% RPET 垫。
- 复合实验组（双层结构）：50% CW / 50% RPET 复合垫（CWP）以及 50% DW / 50% RPET 复合垫（DWP）。在这类复合材料中，一面是天然羊毛，另一面是 RPET。
2.2 表面改性与环保考量
为满足建筑行业严格的防火和防潮要求，研究者对材料表面进行了极低剂量的化学喷涂：喷涂 5%（质量分数）的磷酸二铵与四硼酸钠混合物作为阻燃剂及防虫/防霉剂；同时喷涂 1% 的有机硅以提升抗湿性。创新之处在于：这些处理仅限于垫层的最表面（约占总体积 10%）。在材料报废阶段，只需将表层人工剥离，内部 90% 的主体结构即可直接进入堆肥降解或回收流程，完美兼顾了工业实用性与生命周期末端的环保性。
2.3 测试方法体系
- 导热系数测试：根据 ASTM C518-10 标准，在 -5 ℃、15 ℃ 和 35 ℃ 三个梯度下测试稳态热流。
- 声学性能测试：采用双麦克风阻抗管法（ASTM E 1050-10），测量 50 Hz 至 5700 Hz 范围内的法向吸声系数（ α ）。
- 高湿环境耐受性测试：在气候箱中（ 90% RH, 23 ℃ ）处理 72 小时后评估吸湿率，并重新测试热学与声学性能是否退化。

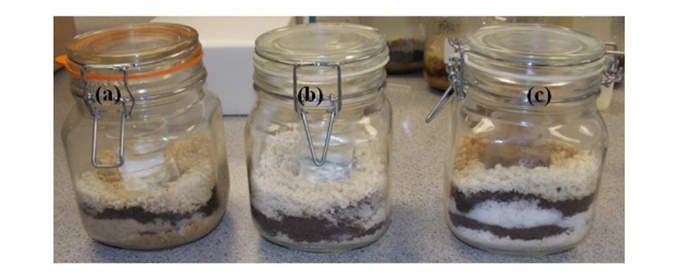

- 生物降解测试：基于 ASTM D6400 标准，将纯净样品在模拟工业堆肥环境（ 58 ℃，50-55% 含水率 ）中培育 50 天。利用氢氧化钾（KOH）捕获微生物代谢产生的二氧化碳，并通过盐酸滴定法精确定量有机碳的矿化率。
3、核心物理机制与声热性能剖析
实验结果深刻揭示了废旧羊毛与 RPET 在微观结构上的互补效应对宏观物理性能的极化增益。
3.1 优异且稳定的热绝缘性能（ Thermal Insulation ）
导热系数（ Thermal conductivity ）越低，材料的保温阻力越高。测试结果表明，所有制备的垫层在各温度下的导热系数均处于 0.030 ~ 0.038 W/m·K 的极低水平。其中，纯羊毛样本展现出了最优良的天然保温特性；而引入了 50% RPET 的复合结构（ CWP 和 DWP ），其导热系数与 100% 废旧羊毛几乎持平，表明 RPET 的加入在未削弱基体热阻的前提下，成功起到了骨架支撑与成本稀释的作用。随着测试温度升高，导热系数呈微弱上升趋势，这是符合多孔介质热传导物理规律的预期现象。
3.2 宽频高效的声学吸收潜能（Acoustic Property）
针刺非织造垫表现出卓越的吸声能力。在 50~5700 Hz 的宽频范围内，RPET/废旧羊毛复合毡（CWP 和 DWP）能够吸收超过 70% 的入射声能。尤其是 DWP（含 Dorper 羊毛复合垫），其平均吸声系数最高可达 0.75，显著高于 100% 纯 RPET 样本（0.61）。
声学耗散的微观机理在于：
- 多孔曲折度（Tortuosity）：15-17 mm 的厚度为声波提供了足够长的孔隙通道，声波在这些曲折的连通孔洞中传播时，与纤维表面发生剧烈的摩擦，将声能转化为热能耗散。
- 双层阻抗失配（Two-layer structure）：DWP 和 CWP 的双面异质结构在材料内部形成了一个天然的声学空气层和阻抗突变界面，极大地增强了声波在材料内部的反射与滞留阻尼。
- 天然羊毛的鳞片结构（Scales）：扫描电子显微镜（SEM）图像证实，羊毛纤维表面布满了微小的鳞片，而 RPET 纤维表面极其光滑。这些鳞片在微观尺度上为中高频（1000-5700 Hz）声波制造了额外的物理障碍，加剧了声波的散射和摩擦损耗。
3.3 克服天然缺陷：高湿鲁棒性与防火安全性
天然羊毛最大的工程软肋在于吸湿后的性能塌陷。然而，经过 1% 表面有机硅喷涂处理后，样品在 90% 相对湿度的极端环境中历经 72 小时，其吸湿率仅维持在 4%~6% 的极低水平。更具工程指导意义的是，在此高湿状态下重新进行的阻抗管和热流计测试证实：复合材料的热导率和吸声系数几乎没有发生任何显著退化。硅涂层犹如一层微观防水透气膜，完美锁住了内部多孔结构的物理干燥态。
在防火性能方面，天然羊毛天然的高氮/高水分截留特性赋予了其出色的自熄性。锥形量热仪测试显示，混合了羊毛的样品在受到 400 ℃ 高温辐射时均表现为“非燃烧性收缩与熔融（Shrink and melt）”，大幅延迟了起燃时间（Ignition time），这为建筑火灾初期的逃生提供了宝贵的时间窗口。
4、生命周期的闭环：堆肥降解与碳排放溯源
建筑材料在使用寿命终结后的处理是评估其绿色属性的最终标准。本研究实施的 50 天严格好氧堆肥生物降解测试（ Biodegradation test ）提供了令人信服的环保数据。
- 废旧羊毛的高效矿化：在 58 ℃ 的堆肥环境中，100% 废旧羊毛（ CW 和 DW ）样品的降解率达到了惊人的 83%~88%，微生物分泌的角蛋白酶迅速将高分子蛋白质断链，转化为二氧化碳释放。
- 复合材料的受控降解：CWP 和 DWP 复合垫的整体质量降解率稳定在 60%~70% 之间。由于 RPET 是由高结晶度的对苯二甲酸乙二醇酯构成，在短期内难以被微生物分解（ 100% RPET 样品的降解率仅约 30% ）。因此，复合垫中 60%~70% 的降解主要归功于羊毛组分的彻底分解。
- 微观验证：堆肥 50 天后的 SEM 图像确凿地显示，CWP 复合垫中的羊毛纤维已失去原有形态，鳞片结构被细菌严重剥蚀和破坏；而其伴生的 RPET 纤维表面依然光滑完整。这证明了在复合层中，天然纤维能够被自然界完全回收，剩余的聚酯骨架可以被单独提取用于二次物理回收。作者还前瞻性地指出，降解残留的羊毛含氮有机物甚至可直接作为农田氮肥使用，实现了从废料到肥料的生态闭环。
5、研究亮点与学术创新
- “变废为宝”的多重维度：首次系统性地将低价值的农牧业废弃物（短切废羊毛）与严重的城市固体垃圾（再生废塑料瓶 RPET）结合，开发出了同时解决两类环保痛点的建筑声热隔离板。
- 揭示“异质界面+表面微形貌”的声学协同增强机制：通过 SEM 与阻抗管数据的交叉论证，证实了双层异质（羊毛/RPET）排布以及天然动物纤维独有的鳞片结构（Scales）能显著增强声波的微观摩擦和宏观驻留，为非织造声学材料的设计提供了全新的微观仿生视角。
- 攻克生物基材料的耐候性难题：通过极其微量（仅在 10% 表层）的阻燃剂和有机硅改性，成功斩断了高湿度对多孔天然纤维热声性能的破坏链条，突破了羊毛材料长久以来无法应用于高湿建筑外墙或顶棚的技术封锁。
- 填补生命周期评估（LCA）的数据空白：基于严格的有机碳-二氧化碳转化滴定法，首次给出了羊毛/RPET 复合声学材料在工业堆肥条件下的精确定量矿化曲线，为其碳足迹评估提供了坚实的生化实验基础。
6、主要结论与未来展望
综上所述，本研究得出确凿结论：由废旧天然羊毛与再生聚酯纤维（RPET）按 50/50 比例混合制备的双层非织造复合垫（ CWP 和 DWP ），是一种极其理想的绿色建筑保温隔声替代材料。该复合材料不仅保留了 100% 天然羊毛优异的低导热系数（ 0.030-0.035 W/m·K ），还表现出宽频域内对环境噪声的高效吸收潜能（ 吸声系数 > 0.70 ）。通过极小剂量的表面疏水与阻燃处理，材料在极端潮湿和高温环境中展现了极佳的物理鲁棒性。在服役期满后，该材料的天然组分可在工业堆肥中快速、深度降解（ 50 天降解率达 60-70% ），大幅缓解了建筑垃圾对地球生态的负荷。
科研展望：作者在文末明确指出，尽管现阶段的实验室加速测试已经验证了其卓越的静态声热性能和可降解性，但为了将其全面推向广阔的商业化绿色建筑市场，后续研究仍需在两大方向深耕：其一，是进行真实墙体结构内的长期耐久性监测（Durability test in a wall condition）；其二，是开展挥发性有机化合物（VOC）排放的严格检测，以及对整体工业生产路线的全面生命周期评估（ Life Cycle Assessment, LCA ），从而从根本上夯实该材料作为“零碳”或“负碳”生态建材的终极安全与环保地位。
在工业设备噪声控制与建筑声环境优化需求不断提升的背景下，环保型隔音材料正成为越来越多企业关注的重点。尤其是以废旧羊毛与再生聚酯纤维为代表的再生材料，不仅具备良好的吸声与保温性能，还兼顾可持续与成本优势，正在逐步应用于设备降噪、机房隔音及声学测试环境中。对于企业而言，如何从材料选择走向可落地的降噪解决方案，并通过科学测试验证其效果，才是实现声学性能提升与产品质量优化的关键。从材料选型、结构设计、声场仿真到测试验证，我们提供一站式声学环境优化服务，广泛应用于电机异音检测、整车NVH、家电静音测试及工业设备降噪等领域，助力企业实现更高效、更可靠的声学性能控制。
A. Patnaik, M. Mvubu, S. Muniyasamy, A. Botha, and R. D. Anandjiwala, “Thermal and sound insulation materials from waste wool and recycled polyester fibers and their biodegradation studies,” Energy and Buildings, vol. 92, pp. 161–169, Apr. 2015.
