环保隔音材料：棉废料复合刨花板的声学与导热性能研究
这是一篇基于文献《Investigating sound insulation, thermal conductivity and radioactivity of chipboards produced with cotton waste, fly ash and barite》的深度学术解读。通过声学测试与材料性能对比，探讨其在建筑隔音、工业降噪及声学材料优化中的应用价值，为低成本环保隔音材料方案提供参考。在建筑降噪与工业噪声控制领域，隔音材料 与 吸声材料 的性能直接决定了声环境优化效果。近年来，随着环保与低成本需求的提升，以棉废料、粉煤灰及重晶石为基础的复合刨花板逐渐成为新型 环保声学材料 的研究热点。本文围绕该类材料的隔声性能、吸声特性及导热性能展开分析，并结合实际测试方法，探讨其在建筑隔音与工业降噪中的应用潜力。
1、研究背景与科学动机
在现代建筑工程与材料科学领域，面临着两大日益严峻的全球性挑战：一是能源危机与建筑节能；二是固体废弃物造成的环境污染。
首先，随着全球能源消耗的加剧，寻找替代能源和提升能源利用效率成为当务之急。在土木工程中，建筑物的运行能耗（尤其是供暖与制冷能耗）占据了社会总能耗的极大比例。例如在土耳其，高达 40% 的能源消耗来自于建筑，其中 80% 用于供暖，而该国 65% 的能源依赖进口。因此，开发具有优异热绝缘（ Thermal insulation ）和声学绝缘（ Sound insulation ）性能的轻质建筑材料，对于降低建筑碳足迹、提升居住舒适度具有不可替代的作用。同时，从抗震角度考量，传统的混凝土结构自重极大，在地震中极易产生毁灭性破坏，因此开发“轻质（ Light-weight ）”墙体与隔音材料成为防灾减灾的重要途径。
其次，工业化进程伴随产生了海量的固体废弃物。例如，纺织工业产生的棉废料（ Cotton waste ）和燃煤火力发电厂产生的大量粉煤灰（ Fly ash ），如果仅作填埋处理，不仅占用土地，还会对生态环境造成严重破坏。通过固废资源化利用（ Waste Recycling ），将其转化为高性能复合材料的增强基体或填料，既能大幅降低建筑材料的生产成本，又能实现生态环境的可持续发展。
基于上述科学与工程背景，本文作者团队（ H. Binici 等人 ）创新性地提出将刨花板（ Chipboards ）作为基材，结合棉废料、粉煤灰、环氧树脂以及具有防辐射功能的重晶石（ Barite ），制备出一种新型的多功能三明治夹芯复合建筑材料。研究系统评估了这些轻质复合板的热导率、隔声量、抗弯力学强度以及对伽马/X射线的阻隔能力。
2、实验材料与制备工艺
为了实现轻量化与多功能化，研究团队精选了以下五种核心基础材料，并采用夹芯粘结工艺进行制备：
2.1 核心原材料
- 刨花板（ Chipboards ）： 一种在土耳其被广泛生产的合成木质复合材料，由木屑与树脂在高压高温下压制而成，表面平整，常用于室内装饰。本研究采用了厚度为 1 cm 和 2 cm 的标准刨花板。

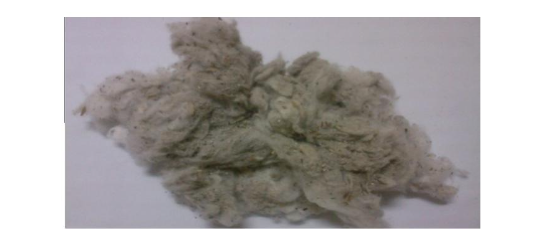

- 棉废料（ Cotton waste ）： 来源于当地纺织厂。作为典型的纺织废料，其纤维结构不仅重量极轻（织物重量约为砖、钢或混凝土的 1/30 ），且内部富含空气孔隙，是极佳的吸音与保温介质。
- 粉煤灰（ Fly ash ）： 取自 Afsin-Elbistan 火力发电厂。其粒径极细（ 0.5-1.5 μm ），比表面积高达 3600cm2/g 。粉煤灰中含有大量的 SiO2 (32.46%)、 CaO (31.6%) 和 Al2O3 ( 9.76% )，在复合材料中充当优良的无机填料，有助于改善材料的工程物理性能并降低成本。
- 环氧树脂（ Epoxy resin ）： 采用水基白色天然环氧树脂（衍生自醋酸乙烯均聚物）作为胶黏剂。其无毒无味，能够牢固地将刨花板与纺织废料粘合在一起。

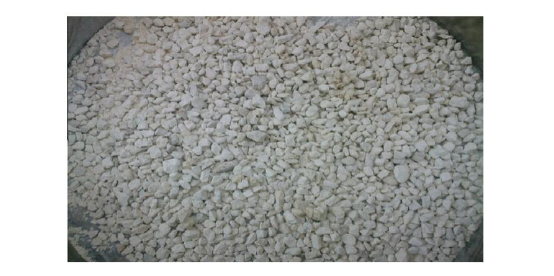

- 重晶石（ Barite ）： 是一种硫酸钡（ BaSO4 ）矿物，主要用于赋予材料抵抗高能放射线的屏蔽能力。
2.2 复合夹芯板的制备
实验制备了具有不同厚度梯度和组分配比的层状夹芯结构复合板。棉废料和粉煤灰被均匀铺设在两层或多层刨花板之间，通过涂覆环氧树脂，并使用台虎钳（ Vise ）在室温下紧固加压 12 小时以防止层间滑移。研究共设计了从单层到多层组合的多种样品（ Sample A 到 F），其中 Sample A 和 F 为不含棉废料的纯刨花板对照组，Sample E 则包含多层厚刨花板与厚棉废料夹层；同时，还单独制备了含有重晶石的特制样品（ B3, B4 ）用于后续的放射线渗透测试。
3、多物理场测试方法与核心结果分析
本研究对制备的轻质复合板进行了全面的工程性能表征，数据证实了废弃物协同效应在声、热、力及防辐射维度的卓越表现。
3.1 极佳的热绝缘性能（ Thermal Conductivity ）
根据德国 DIN 4108 及土耳其 TS 825 标准，导热系数低于 0.060 kcal/mh°C 的材料被定义为严格意义上的“保温绝热材料”。
实验使用高精度热导率仪在 22℃ 下进行测试。结果表明：未添加纺织废料的纯刨花板导热系数极低，为 0.0022 kW/mK ；而添加了棉废料的复合板导热系数为 0.0023 kW/mK 。这两组数值均远远低于标准的临界值。虽然加入纤维后导热系数有微小波动，但整体均表现出极为优异的热绝缘潜力，这归功于木质基材与棉纤维中捕获的大量静态空气层切断了热桥效应。结论明确指出，增加刨花板厚度及棉废料用量能进一步提升保温系统的整体热阻。
3.2 隔声性能的显著跃升（ Sound Insulation ）

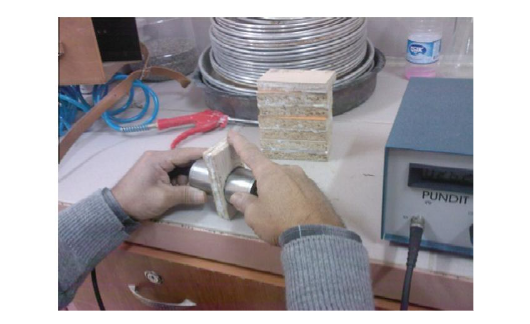

噪声污染是现代高密度住宅面临的隐形健康杀手。本研究采用基于声能衰减计算（ 分贝 dB ）的超声/声波强度测试仪评估了材料的声传递损失。
实验揭示了极具工程价值的对比数据：最薄的纯刨花板对照组（ Sample A ）的隔声量仅为 10.6 dB；而含有多层厚棉废料和刨花板的最厚复合组（ Sample E ），其隔声量飙升至惊人的 54.0 dB。
声学机理分析： 复合材料表现出优异声学绝缘的原因在于棉废料构成的“多孔/纤维吸声层”与刨花板构成的“刚性反射层”形成了经典的“质量-弹簧-质量（Mass-spring-mass）”多层隔声共振系统。声波在穿透棉纤维时，激起纤维细丝的摩擦振动，将大量声能转化为微小的热能耗散掉，从而极大地阻断了声波（尤其是中高频噪声）的传播。
3.3 抗弯强度与韧性的力学强化（ Bending Strength ）
通常情况下，轻质多孔材料的力学强度较弱。为了验证其作为室内墙板的可靠性，研究进行了三点抗弯强度测试（遵循 TS EN ISO 310 标准，跨距 100 mm ）。
结果打破了直觉：加入纺织废料不仅没有削弱板材，反而起到了显著的纤维增韧作用（ Fiber-reinforcement ）。
- 对照组纯刨花板（ Sample A ）的弹性模量为 37.69 N/mm2，抗弯强度仅为 4.87 N/mm2 。
- 复合夹芯板（ Sample E ）的弹性模量达到了 992.68 N/mm2，抗弯强度更是高达 23.68 N/mm2 。
断裂曲线（ 韧性面积 ）表明，棉纤维在树脂基体中起到了应力分散和桥接微裂纹的作用，极大地提高了材料吸收形变能量的能力（ Toughness ）。只要材料组合厚度增加并配合充足的纺织纤维，其抗弯破坏能力就能得到成倍提升。
3.4 独特的放射线屏蔽能力（ Radioactive Permeability ）
核医学、X 光室以及核工业环境中，防辐射建筑材料必不可少。传统的防辐射材料多为厚重的铅板或重晶石混凝土，造价高昂且极度笨重。本研究创造性地在轻质木基复合板中引入重晶石（含钡重金属），并使用放射性同位素源（ 59.543 keV 的 Am-241，5.9 keV 的 Fe-55，26 keV 射线源 ）对其屏蔽性能进行了测试。
测试数据确凿地证明了重晶石的价值：
在 Am-241 伽马射线测试中，不含重晶石的薄样板（ B1, B2 ）的线性吸收系数（ μ ）较低（如 B2 为 0.02290 cm−1 ）；而含有重晶石的厚样板（ B3, B4 ），其吸收系数大幅提升（ B4 高达 0.13166 cm−1 ）。重晶石中的钡元素因其较高的原子序数，能够通过光电效应和康普顿散射极其有效地捕获和衰减高能光子。测试表明，这种复合材料能够吸收并阻断大部分入射射线，展示出低放射线渗透率（ Low radioactive permeability ）。
4、 研究亮点
- 变废为宝的多重环保效益： 突破性地将燃煤电厂废弃物（粉煤灰）与轻工业垃圾（棉废料）转化为高附加值建筑材料，从根本上契合了循环经济（ Circular Economy ）与可持续发展战略。
- 极佳的综合轻量化优势： 以极低的容重实现了“高抗弯力学强度”、“超低导热保温”与“宽频高效隔声”的完美平衡。其轻质特性大幅降低了建筑结构的恒载荷，赋予建筑物在地震中更高的安全裕度。
- “定制化”防辐射工程拓宽： 证实了通过在基体中掺杂重晶石颗粒，能够使普通轻质墙板具备拦截伽马射线与X射线的能力，为医疗X光室、同位素实验室等特殊环境的屏蔽装修提供了一种廉价、轻便且易于模块化拼装的新型替代方案。
5、 主要结论
基于详实的宏观与微观实验测试，该文献得出以下核心结论：
- 热学与声学双优： 采用刨花板、棉废料与粉煤灰制备的复合材料，其导热系数远低于工程标准临界值，是非常理想的保温建材，可大幅降低建筑冬季供暖能耗；同时，棉废料的加入使其隔声量最高提升了数倍（从10.6 dB 提升至 54.0 dB ），显著改善了人居声学环境。
- 力学强韧化： 纺织废料的引入不仅没有降低层状材料的强度，反而通过纤维增强机制使其抗弯能力与韧性得到大幅增强，保证了实际工程应用中的结构耐久性。
- 环境与经济价值： 此类轻质建材大量消纳了工业废弃物，不仅大幅降低了制造成本，还有效减轻了传统沉重混凝土建材对建筑基础和抗震安全造成的负荷。
- 防辐射特种应用： 含有重晶石的特定复合配方样板表现出对高能放射线的强效吸收能力（低渗透率），极度推荐用作医疗建筑的防辐射内衬墙板。
综上所述，该复合材料在应对能源损耗、噪音污染、固体废弃物危机以及特殊辐射防护方面均展现出极大的工程潜力，是一种极具前瞻性的绿色多功能建筑材料。
H. Binici, R. Gemci, A. Kucukonder, and H. H. Solak, “Investigating sound insulation, thermal conductivity and radioactivity of chipboards produced with cotton waste, fly ash and barite,” Construction and Building Materials, vol. 30, pp. 826–832, 2012.
在实际工程应用中，材料性能仅是基础，测试与系统设计才是决定降噪效果的关键。通过标准化的声学测试流程与数据分析手段，可有效避免材料选型误差，提升整体降噪效率。在具体项目中，建议通过阻抗管测试、混响室测试及仿真分析，对材料的吸声系数与隔声性能进行定量评估，从而制定更可靠的👉工业降噪解决方案与建筑声学优化方案👈。针对不同应用场景，结合专业的声学测试设备与分析手段，可进一步提升材料应用的准确性与工程落地效果。
