微槽元件的声学性能研究

这是一篇针对《微槽元件的声学性能研究》（Acoustic Performance of Micro-Grooved Elements，发表于《Applied Acoustics》）的深度学术解读。本文系统梳理了该论文的研究背景、新型吸声结构的物理设计、核心理论建模与声学测试方法、以及其在线性与非线性状态下的关键发现，旨在为从事声学超构材料、噪声控制与减振降噪（NVH）领域的科研人员提供严谨、全面的理论参考。

苏州东原电子有限公司 长期专注于👉工业隔音降噪工程解决方案，致力于设备与厂房噪声治理。我们结合声学超构材料的前沿研究成果，在材料选择、结构设计、声场模拟到施工建议的全流程中，持续探索微槽元件等新型吸声结构的可工程化路径。我们提供一站式声学环境优化服务，满足消声室、影音房、吸声板设计等多样场景的隔音与吸声需求。

一、研究背景与动机

在过去二十年中，应用声学领域的一个重要趋势是逐渐减少甚至淘汰传统的多孔/纤维类吸声材料（如玻璃棉、聚氨酯泡沫等）。这主要是因为纤维材料在暖通空调（HVAC）系统、增压发动机压缩机消声器以及排气系统中容易发生材料降解，进而对周围介质造成污染。在这一背景下，微穿孔板（Micro-Perforated Elements, MPEs）作为一种无纤维的纯物理结构吸声方案得到了极大发展。

经典的微穿孔板理论由马大猷院士（D. Y. Maa）奠定，其核心机制在于：当孔径在亚毫米级别（通常为 300-700 μm ）、穿孔率约 1% 时，孔内的剪切数（Shear number）处于 O(1) 量级，此时孔内粘滞边界层厚度与孔径相当，声能通过极强的粘滞摩擦被高效耗散。
然而，传统 MPEs 在工程应用中面临两大核心瓶颈：

制造成本高昂与工艺受限：为了实现宽频带的高效吸声，最直接的方法是进一步减小孔径并相应提高穿孔率。但利用传统工艺在板材上加工成千上万个小于 100μm 的超微孔（Ultra-micro perforations）在技术上极其困难且成本极高。
非线性衰减问题：当微穿孔板暴露于高声压级（高强度声激励）环境中时，孔口处会产生气流剥离和涡旋脱落，引发强烈的非线性效应。这导致声阻急剧上升、吸声系数显著下降。为了抑制非线性效应而盲目增大孔径或增加孔深，又会严重牺牲其在低声压下的吸声性能。

为了突破上述瓶颈，本研究提出并系统表征了一种新型无纤维吸声体——微槽元件（Micro-Grooved Elements, MGEs），通过巧妙的结构设计以极低的工艺成本实现了优于传统微穿孔板的线性与非线性声学性能。

二、微槽元件（MGE）的结构特征与核心优势

微槽元件（MGE）是一种双层组装结构，由一块带有进气狭缝（Inlet slots）的面板和一块带有出气狭缝（Outlet slots）的背板配合而成。其最核心的设计在于：在两块板的接触面上，通过极其简单的铣削或冲压工艺加工出若干微小的凹槽（Grooves）；当两板贴合时，进气狭缝的实体条带（Stripes）部分覆盖在背板的凹槽上，从而在材料内部自动形成了大量的矩形微通道（Micro-channels）。

这种创新设计的优势体现在两个物理维度：

突破孔径加工极限：在 MGE 中，微通道的“深度”（相当于 MPE 的穿孔直径）完全由表面凹槽的深度决定。通过简单的表面加工，可以极其容易地实现小于 100 μm 的深度，同时保持足够的开孔率（通过增加凹槽数量）。由于不需要贯穿整个板厚打超微孔，面板的总厚度依然可以保持在 1 mm 左右以确保机械强度。
抑制高声压下的非线性阻力：在 MGE 结构中，微通道的入口和出口前方存在平行的固体表面（即狭缝两侧的几何边界）。这些周围表面的存在有效限制了涡流的过度耗散，使得 MGE 在暴露于高强度声激励时表现出比同等孔隙率 MPE 更低的非线性声阻抗增长，从而具有更高的声学稳定性。

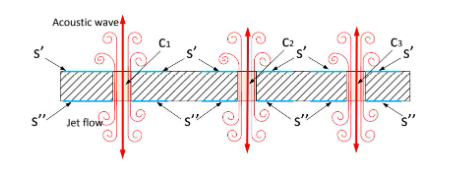

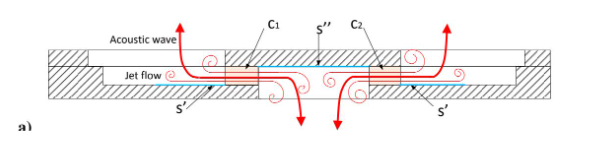

Propagation of the acoustic waves: a) in MGE; b) in MPE

三、核心理论模型与实验方法

为了全面表征 MGE 的声学特性，作者采用了“双传声器传递矩阵法”在阻抗管中进行了严谨的宽频测试，并通过六个平齐安装的传声器解算测试件两端的声压与质点速度，进而精确提取出元件的传递阻抗（Transfer Impedance）。模型研究分为线性行为（低声压）与非线性行为（高声压）两部分：

1. 线性机制与端部修正模型（Linear Behaviour & End Corrections）

在线性声学范畴内，声能的耗散主要发生在微通道内的粘滞边界层中。此时，通道内的剪切数 Sh ≈ O(1)。
传递阻抗可分为“内部阻抗（Internal part）”和“外部阻抗（External part，即端部修正）”。

内部阻抗：MGE 的微通道具有矩形截面，研究直接引用了 Allard 提出的狭缝状孔隙（Slit-shaped apertures）的内部阻抗理论解析公式。
外部端部修正的创新发现：这是本文的重要理论贡献。为了获取纯粹的端部修正量，作者测量了具有相同截面但不同通道长度的多种 MGE 样品，并通过线性外推至“长度为零”的状态来剥离出外部阻抗。研究发现，由于 MGE 微通道出入口被实体表面阻挡（几何形状特殊），流体无法像在独立圆孔周围那样自由耗散，导致其阻性端部修正（Resistive end-correction）相较于锐利边缘孔隙的理论值直接减半。为了精确预测，作者在 Temiz 模型的基础上，针对亚毫米级倒角微通道拟合出了修正后的端部声阻与声质量公式。而无功（抗性）端部修正则与 Maa 的经典狭缝理论完美吻合，表明孔口表面的存在并不影响振动空气柱的惯性。

2. 非线性声学机制与建模（Non-Linear Behaviour）

当受到大振幅声波激励时，质点位移远大于孔径尺寸，系统的斯特劳哈尔数（Strouhal number, Sr ）远小于 1，进入非线性耗散状态。
为了实现精确的非线性建模：

流出系数（Discharge coefficient, C_vc）的引入：高声压下通道内的流束收缩（Vena contracta）对声阻起决定性作用。作者利用 COMSOL 进行了稳态计算流体力学（CFD）仿真，发现由于通道边缘存在约 13 μm 的微观倒角，MGE 的流出系数约为 C_vc≈0.8，显著高于普通 MPE 的 0.7。
基于 Sr 和 Sh 的半经验归一化模型：研究借鉴了 Temiz 对圆孔的非线性处理方法，将非线性阻尼与非线性抗性通过 Sh 、 Sr 及 C_vc 进行了无量纲化处理。通过对极高声压实验数据的曲线拟合，作者给出了针对 MGE 的非线性声阻和声抗的广义预测经验公式。
对随机噪声的适用性扩展：传统非线性理论多基于纯音（单频）激励。该研究创新性地定义了一个“等效质点速度（Fictitious particle velocity, u* ）”，通过对整个频带内质点速度的均方根求和，成功将适用于单频的非线性传递阻抗公式推广到了宽带白噪声（Random noise）激励的复杂工况中。

四、主要研究结果与性能亮点

结合解析模型与实验数据验证，MGE 展现出了卓越的声学性能。文章将一种典型的 MGE（MGE0，通道深度 95 μm，穿孔率 1.52%）与两种传统 MPE（MPE1：孔径 300 μm；MPE2：孔径 400 μm）进行了“背靠背”对比。

线性工况下的卓越吸声：
在宽频带测试中，MGE0 的归一化声阻基本保持在理想的数值 1 附近，且声抗远低于传统 MPE。这证明了即使只需要极低的穿孔率，仅靠极浅的微通道（95 μm）即可逼近声阻抗匹配的理想条件。最终，MGE0 的宽带吸声系数比孔径 300 μm 的 MPE1 高出约 10%，比孔径 400 μm 的 MPE2 高出约 31%。
非线性工况下的高声学稳定性：
在强声激励下，所有微孔元件的声阻都会由于涡流耗散而急剧增加，打破原有的声阻抗匹配，导致吸声性能衰减。然而，归一化阻尼图谱清晰地显示：随着声激励水平的增加，MGE 声阻的增加幅度远低于具有同等穿孔率的 MPE。因此，在高声压下，MGE0 的吸声系数依然能比传统的 MPE2 保持高出 21% 的巨大优势。这种抗“声强饱和”的特性极大地拓展了其在发动机排气管等极端环境下的适用性。

五、主要结论与未来展望

本论文得出以下主要结论：

工艺与声学的双赢：微槽元件（MGE）彻底规避了传统微穿孔板在制造超小孔（<100 μm）时的技术壁垒与高昂成本。依靠常规加工双层带有狭缝和凹槽的结构，实现了极小等效孔径与足够面板厚度（保证机械强度）的完美结合。
更为优越的物理机制：在线性区域，微通道充当了阻性端部修正显著减小的“狭缝状孔隙”；在非线性区域，特定的孔外几何表面有效抑制了气流非线性耗散造成的阻力突变，使得 MGE 具备比常规微穿孔板更优的宽带吸声系数和更强的大声压稳定性。
完备的理论预测工具：通过理论解析结合半经验拟合，本文提供了一套完整涵盖微槽元件线性、非线性（乃至随机噪声激励）状态的声阻抗预测公式体系，计算精度极高。

总体而言，微槽元件（MGE）代表了下一代无纤维吸声材料的一个极具前景的发展方向。 该研究不仅在底层流体声学理论上（如受限孔口端部效应、非线性涡流阻力）做出了实质性补充，也为暖通空调（HVAC）、涡轮机内衬以及汽车排气消声器等严苛工业环境下的降噪设计提供了一种极其高效、稳定且成本可控的工程解决方案。

F. Auriemma, “Acoustic performance of micro-grooved elements,” Appl. Acoust., vol. 122, pp. 128–137, 2017.

本文为微槽式吸声结构的设计理论与非线性声学行为提供了严谨的学术依据，揭示了该类元件在宽带吸声与精密噪声控制中的独特潜力，对声学超构材料向工程化发展具有重要参考价值。从实验室模型走向工业噪声治理现场，微槽元件的材料选型、加工工艺与声场适配仍是工程落地的关键环节。
