利用声学超构材料控制声波
这是一篇针对《利用声学超构材料控制声波》（Controlling sound with acoustic metamaterials，发表于《Nature Reviews Materials》）的深度学术解读。本文系统梳理了该综述文章的研究背景、核心内容、研究亮点、面临的挑战以及主要结论，适合科研人员快速且全面地把握声学超构材料领域的前沿进展与核心物理机制。
一、 研究背景与动机
声波和振动波在日常生活中无处不在，从语言交流到医学超声成像，其应用极其广泛。然而，声波的自由调控并非易事，例如可听声波在空气中衰减很小，能够轻易穿透厚重的障碍物。传统上，人们主要依赖自然界存在的常规材料来控制声波，但常规声学介质的两个关键声学本构参数——质量密度（ ρ ）和体积模量（ K ）均严格为正值。这两个参数直接由材料的化学成分和微观结构决定，难以随意改变，极大地限制了声波调控的自由度。
为了突破自然材料的物理限制，声学超构材料（Acoustic Metamaterials）应运而生。超构材料由亚波长尺寸的人工结构单元（超原子，meta-atoms）周期性或非周期性排列而成，在宏观上表现出连续介质的特性，但其等效物理参数可以超越自然界物质的固有属性，实现“按需定制（on-demand）”。该文章全面回顾了声学超构材料的发展历程，探讨了如何通过人工结构实现负折射率、亚波长声学成像、声学隐身（cloaking）以及主动式非互易声学传输等极端声波调控现象。
二、 核心内容剖析
1. 负等效参数的声学超构材料
在线性声学中，流体的质量密度 ρ 联系着声压与介质质点加速度，而体积模量 K 联系着介质的压缩与膨胀。研究者利用特定的谐振结构，可以在某些频段诱导出这两种参数的负有效值：
- 负等效体积模量（ K < 0 ）：当流体微团在动态拉伸下发生压缩时出现。典型的结构包括旁支亥姆霍兹共振腔（Helmholtz resonators）。在共振频率附近，波导表现出低频带隙，声波在此频段被完全反射。
- 负等效质量密度（ ρ< 0 ）：当流体微团的加速度与声学驱动力反相时出现。这类响应通常通过在管口或孔阵列上固定薄膜（membranes），或利用包覆橡胶的金属球体（具有偶极子共振特性）来实现。
- 双负参数与负折射（ ρ < 0 且 K < 0 ）：当结构同时具备上述两种特性时，系统不仅允许能量传播，而且会出现负折射率，使得能量流动的方向与波矢方向相反。实现负折射的方法还包括：通过迷宫式结构（labyrinthine structures）卷曲空间以产生空间折叠与负色散，或者堆叠多孔板形成具有双曲色散的各向异性结构。此外，近零密度（ ρ≈0 ）的超构材料被证明可用于无失真相位传输和极端声波挤压（super-squeezing）。

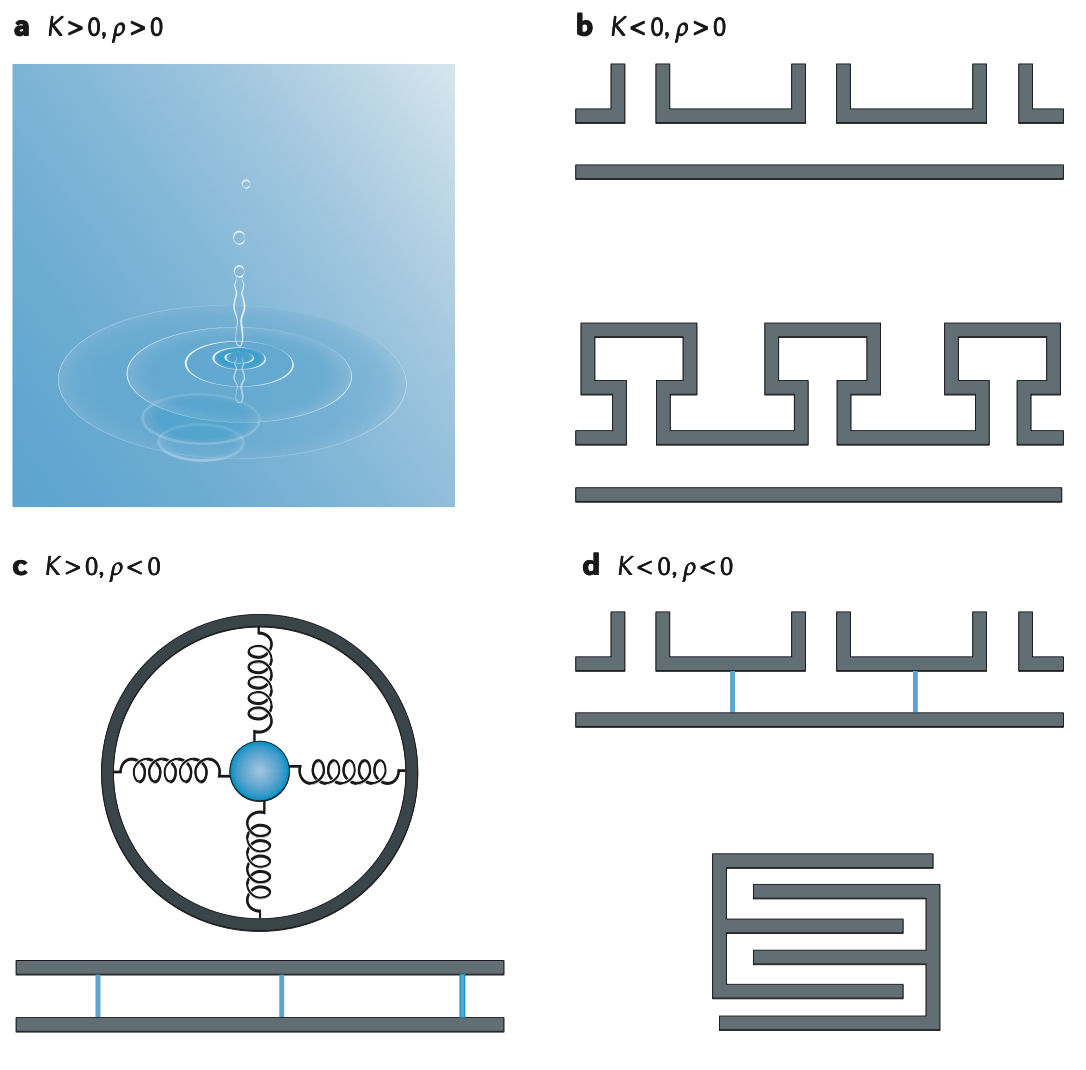

Parameter space for mass density ρ Nature Reviews | Materialand bulk modulus K. a | For all knownnatural materials, the acoustic constitutive parameters are strictly positive K>0 and ρ>0 ) . b | Metamaterials with K<0 and ρ>0 can be obtained with open and closedcavity resonators 16,17. c | Metamaterials with K > 0 and ρ< 0 are typically membranes orcoated-bead structures 4,20. Along the positive K axis ( ρ = 0 ) , super squeezing of soundis possible 29,30. d | Space-coiling or coupled filter-element structures give rise to double-negative ( K < 0 and ρ < 0 ) metamaterials 24–26.
2. 突破衍射极限的声波成像与超表面
传统声学成像受限于瑞利衍射极限，难以分辨小于半个波长的细节。超构材料为捕捉包含亚波长细节的倏逝波（Evanescent waves）提供了多种途径：
- 声学完美透镜（Perfect lens）：利用负折射率超构材料板放大源发出的倏逝波，从而在远端重建突破衍射极限的图像。
- 各向异性放大透镜：通过极端的质量密度各向异性（如纵向密度远大于横向密度），超构材料可以将近场倏逝波转化为能够传输到远场的传播波，实现远场亚波长成像。
- 声学超表面（Metasurfaces）：为了减小体积，研究者开发了厚度远小于波长的二维超表面结构。这些结构利用亥姆霍兹共振腔、卷曲元件或谐振膜，通过平面内的空间相位梯度，为入射波施加任意的相位和振幅调制，从而实现异常反射、异常折射和极薄的声学平面透镜。
3. 变换声学与声学隐身（Cloaking）
受电磁学启发，线性声学方程同样具有特定的坐标变换不变性，这催生了变换声学（Transformation acoustics）。理论上，通过设计特定的材料参数分布，可以如同扭曲空间坐标网格一样，任意引导声波绕过目标物体，从而实现声学隐身。
为了在物理上实现这一极其复杂的参数分布，研究定义了两类特殊的“超流体（Metafluids）”：
- 惯性超流体（Inertial metafluids）：具有标量体积模量和张量形式的质量密度（高度各向异性）。实验中，通过在流体中排布不对称的刚性散射体（如多孔板结构）即可获得有效质量密度的各向异性，并成功在二维和三维空间中实现了声学地毯式隐身（Carpet cloaking）和幻象隐身（Illusion cloaking）。
- 五模超流体（Pentamode metafluids）：这类材料具有极小的剪切刚度，表现出类似流体的特性，但拥有张量形式的压缩模量。尽管制造困难，但通过精密设计的三维点阵支架，研究者正在将其推向水下隐身等应用。

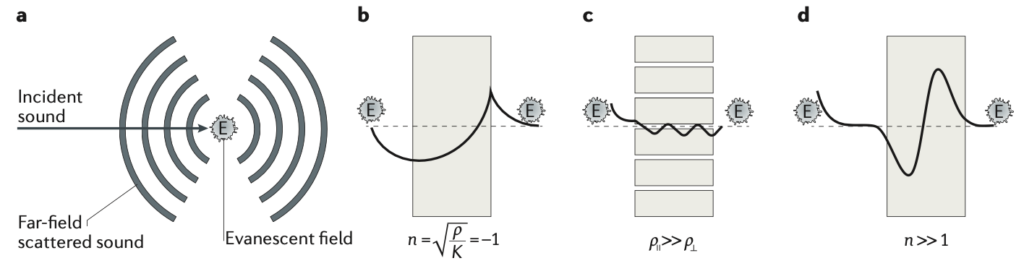

Subwavelength imaging with acoustic metamaterials. a | When an incident acoustic wave impinges over atiny object such as that indicated by the letter ‘E’, sound is scattered in all directions as a result of propagative radiation 45. The evanescent field, which is concentrated in the near-field of the object, is characterized as a wave with high parallelmomentum that exhibits exponential decay with distance. Several types of metamaterial lenses can be used to projectthese subwavelength features onto images. b | Amplifying evanescent waves through a negative-index ( n < 0 ) ‘super lens’can create images with perfect resolution on the slab far-side 35,36,39. c | Anisotropy of the mass density allows the couplingof near-fields, as emitted by subwavelength objects, to propagating waves. The stronger the anisotropy, ρ||≫ρ⊥ , in which ρ∥( ρ⊥ ) is the mass density in the direction that is parallel (perpendicular) to that of the impinging wave, the better theimaging resolution 41,42,44,45. d | A slab with a high-index contrast to its surrounding can reproduce subwavelength imagesthrough the excitation of waveguide resonances 53.
4. 主动式、PT对称与非互易声学超构材料
被动、线性、静态的声学超构材料受到克拉默斯-克罗尼格（Kramers-Kronig）频散关系的限制，工作带宽窄且固有损耗大。引入外部控制与能量反馈的主动式声学超构材料（Active acoustic metamaterials）成为极具潜力的前沿方向：
- 动态可调性：利用压电材料或带有反馈电路的扬声器阵列，可实时调控结构的等效刚度或实现声学增益，从而补偿损耗并拓宽工作频带。
- 宇称-时间（PT）对称声学（Parity-time symmetric acoustics）：来源于量子力学概念。通过将吸收声波的损耗元件与其时间反演的增益元件精确配对（平衡的增益与损耗），可以实现声波的无损耗传播、单向隐形以及零散射的隐形声学传感器。

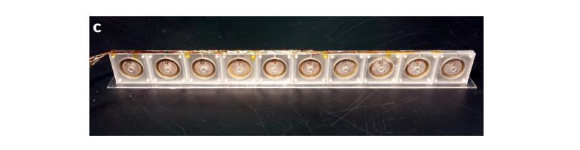

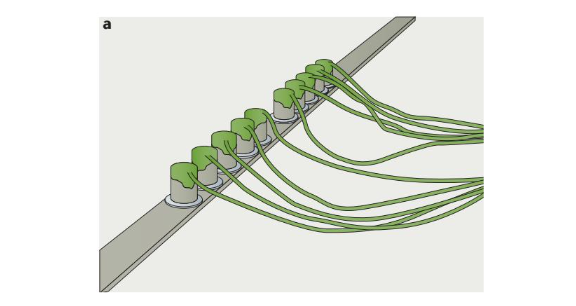

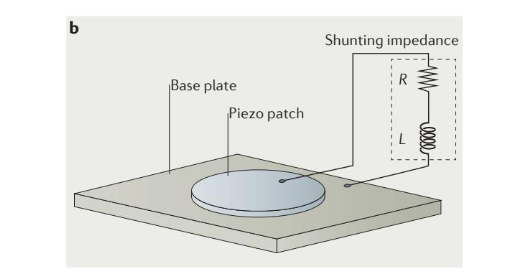

Conceptual examples of active acoustic metamaterial designs. a,b | A periodic array of masses connected to the substrate through piezoelectricdiscs, which may be controlled in real time to tune theeffective stiffness 127,128. c | A reconfigurablemetamaterial based on piezoelectric membranescontrolled by electronics119.
- 非互易声学（Non-reciprocal acoustics）：打破时间反演对称性，使得声波仅能在单向传播（类似电子二极管）。传统方法依赖高速流动的流体；而在超构材料中，通过在谐振腔内引入低速旋转流体（如使用风扇）、利用耦合谐振腔的时空调制（spatiotemporal modulation）或者利用材料的强声学非线性效应（如声学二极管），研究者成功实现了超波长尺寸的声学环形器（circulator）和具备高隔离度的单向声波导。这一系列突破还进一步催生了具有抗缺陷拓扑保护边缘态的拓扑声学（Topological acoustics）。
三、 研究亮点
- 从唯象参数走向微观机制操控：本文清晰揭示了声学超构材料如何通过局域谐振微结构彻底打破流体介质“质量密度”和“体积模量”皆为正值的传统声学定律，将声波控制能力从单纯的宏观几何遮挡演变为对有效声学参数的任意剪裁（On-demand tailoring）。
- 空间维度的极限压缩：强调了超表面（Metasurfaces）在控制声学波前上的突出贡献。利用空间相位梯度（广义斯涅尔定律的声学版本），能够在二维极薄的表面上实现复杂的远场波束操控和聚焦，极大拓展了其实用价值。
- 从被动响应向主动控制与非线性拓扑体系的飞跃：本文最具前瞻性的亮点在于对主动式、PT 对称以及非互易超构材料的深度讨论。打破互易性原理，实现类似全双工通信的单向声学隔离器，以及抗无序散射的拓扑受护态，为医学超声成像、水下声纳和新型声学传感器件带来了范式转变。
四、 面临的挑战与未来展望
尽管理论和实验室级别的概念验证取得了巨大成功，但文章指出声学超构材料迈向实际应用仍需解决以下关键挑战：
- 大规模制造与结构鲁棒性：复杂的亚波长三维结构（如五模材料）对制造工艺要求极高。近年来 3D 打印技术（增材制造）和纳米尺度制造技术的爆发极大地推动了该领域的进展，但如何在精细控制与大尺度宏观成品之间取得平衡，以及引入软物质等无定形基质，仍是重要课题。
- 水声与超声应用环境的适应：目前的超构材料大多针对空气中的可听声波设计，因为空气与固体结构的声阻抗失配极大，利于构建谐振腔。而针对水下（水声工程）或人体组织（医学超声）应用时，水与固体的阻抗差异较小，导致大量声能会穿透到固体骨架中，大大限制了可获取的等效参数范围。
- 弹性波与振动控制：相比于声波，固体中的弹性波（振动）由于存在剪切波分量而复杂得多，将声学超构材料的理念彻底拓展至弹性波超构材料（用于建筑抗震等）仍具有巨大的探索空间。
- 设计优化算法的结合：为了将变换声学中的极端参数映射到具有物理可实现性的超原子上，迫切需要引入更先进的计算机优化算法，以加快从概念验证到特定应用设备的过渡。
五、 主要结论
这篇综述系统证明了，声学超构材料通过人为定制等效物理参数，展示了对声波路径和能量的极致控制能力。从负折射、亚波长成像到变换声学隐身，被动式超构材料已经极大丰富了人们操纵声场的手段。而在未来，结合压电、电子反馈的主动式设计以及时空调制技术，将突破被动材料的带宽与损耗瓶颈，使得 PT 对称、非互易传输等新奇的拓扑声学效应成为可能。随着 3D 打印技术的日益普及以及优化算法的成熟，声学超构材料正加速从纯粹的物理学研究向实用化器件演变，并将在先进声学透镜、环境降噪、高精度医学超声以及隐身传感器等领域发挥颠覆性的作用。从实验室研究走向产业应用，声学超构材料正在重塑声波控制的技术边界。如何准确评估其性能并快速实现产品化，成为企业关注的关键。苏州东原电子有限公司提供覆盖 👉声学测试👈 👉数据分析与应用验证👈 的一体化解决方案，帮助客户高效完成声学性能优化，加速产品落地，实现降噪与品质的双重提升。
