阻抗管法测吸声系数:共面渐变螺旋通道声学超构材料的设计与深亚波长低频吸声

共面渐变螺旋通道声学超构材料的设计与深亚波长低频吸声

这是一篇针对新近发表的声学领域学术论文《共面渐变螺旋通道声学超构材料的设计与深亚波长低频吸声》（Design and Deep-Subwavelength Low-Frequency Sound Absorption of a Coplanar Spiral-Varying-Channel Acoustic Metamaterial）的深度学术解读。本文系统梳理了该研究的学术背景、物理机制、理论与数值建模方法、阵列宽频设计以及核心实验结论，旨在为从事声学工程、超构材料、气动声学及减振降噪（NVH）领域的科研人员提供严谨、全面的前沿动态参考。

一、 研究背景与学术动机

随着工业化和城市化的加速，低频噪声污染（尤其在200–400 Hz频段）成为了极具挑战性的环境与工程难题。在传统的噪声控制中，多孔吸声材料在中高频表现优异，但在低频段，由于热传导-粘滞迟滞效应的迅速衰减以及声阻抗失配，其吸声效率极为有限。传统上，低频吸声要求材料厚度必须达到声波波长的四分之一，这使得常规声学屏障极其庞大，难以应用于航空航天、汽车或室内受限空间中。

近年来，声学超构材料（Acoustic Metamaterials）通过深亚波长（Deep-subwavelength）尺度的局域共振机制，为低频噪声控制提供了革命性的解决方案。其中，“空间卷曲（Space-coiling）”或“迷宫式（Labyrinthine）”声学超构材料通过折叠复杂的流体通道，极大地延长了声波传播路径并产生了相位延迟。然而，现有的迷宫结构常常面临工作频带极窄、体积压缩率遭遇瓶颈、或是在追求低频频移时伴随吸收峰值严重衰减等问题。

为了突破“厚度-效率-带宽”的固有物理制约，本文作者团队提出了一种新颖的共面渐变螺旋通道空间卷曲声学超构材料（CSV-SCAM）。该结构通过精巧的连续渐变阻抗设计与多级粘热耗散网络，在仅10毫米（约波长的1/47）的极薄厚度下，实现了宽带、近乎完美的低频声吸收。

二、 核心结构拓扑与吸声物理机制

1. 渐变螺旋空间构型

CSV-SCAM的晶胞结构由四个依次串联的核心部分组成：前置微穿孔板（MPP）、声学缓冲圆柱腔、共面初级渐变螺旋通道、次级螺旋分支通道，以及后置的刚性反射背板。
设计中最为精妙的是初级渐变螺旋通道（Spiral-varying channels）。其通道路径遵循参数化的指数增长律（模仿黄金螺旋的膨胀率），实现了在有限的晶胞面积内平滑的几何生长与高效的平面空间填充。随着角度的延展，通道的横截面积呈现连续变化。

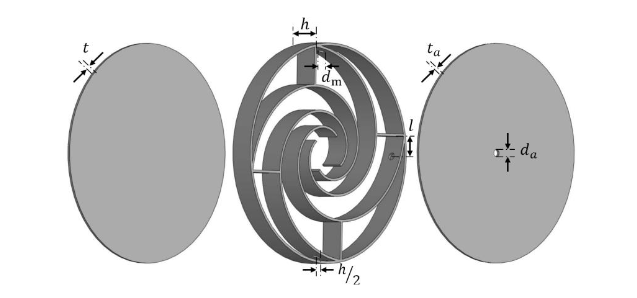

Exploded view of the CSV-SCAM.

2. 多级阻抗匹配与粘热耗散（Thermo-viscous dissipation）

该超构材料彻底摒弃了依赖单一局域共振的传统思路，其本质上构成了一个阻抗渐变的空间卷曲声学波导（Impedance-graded space-coiling acoustic wave guide）。

  • 渐变阻抗抑制全反射：通道宽度的连续变化沿传播方向引入了平滑的声阻抗梯度（狭窄处特性阻抗高，宽敞处阻抗低）。这种渐变过渡有效抑制了由于阻抗突变引起的声波后向反射，促使入射声能无阻碍地耦合进入材料内部深处。
  • 深亚波长尺度下的极限粘热耗散：在极其狭窄且反复弯曲的螺旋通道内，声波会激发出极强的局部速度梯度。这种剧烈的速度梯度显著放大了空气的粘滞摩擦力与热传导损失，使得壁面主导的粘热耗散（Wall-loss-dominated dissipation）成为低频声能衰减的核心驱动力。
  • 次级通道的多级网络效应：在初级螺旋的末端引入次级螺旋分支，构建了多级阻抗匹配网络。这一级联配置不仅进一步削弱了反射波，还激活了额外的耗散模式，是拓宽有效吸声频带的关键物理机制。

三、 理论解析与多物理场耦合建模

为了精准预测深亚波长下的声学响应，研究团队采用了高精度的解析数学模型与有限元仿真（FEM）相结合的交叉验证框架。

1. 考虑粘热修正的传递矩阵法（TMM）

针对横截面面积 A(s) 连续变化的螺旋通道，研究引入了经典的一维 Webster 喇叭方程（Webster’s horn equation）。由于解析求解困难，作者将螺旋通道离散为 200 个微小片段，利用传递矩阵法进行数值积分解算。
为了准确捕获微通道内的耗散，研究在等效流体模型中引入了斯托克斯数（Stokes number）和普朗特数（Prandtl number）修正。通过精确推导包含粘滞和热传导边界层效应的复数等效密度 ρeff 与 $ 等效体积模量 Keff，计算出每一微段的复波数与特性阻抗。随后，将其与微穿孔板及次级腔体的传递矩阵级联（Ttot​=TMPP ​⋅ Tmain​ ⋅ Tsecondary​），求解出整个结构表面的声学阻抗与吸声系数。

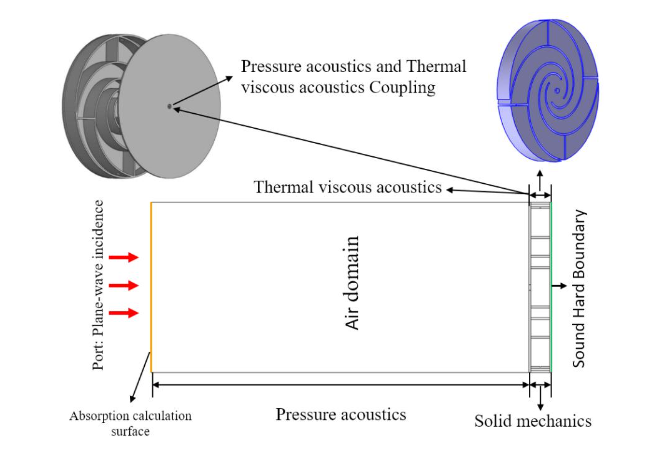

Physical model of CSV-SCAM.

2. 热粘滞声学多物理场耦合有限元（FEM）分析

在 COMSOL 仿真中，鉴于低频和小尺寸特征，研究全面耦合了压力声学、固体力学以及热粘滞声学（Thermoviscous Acoustics）接口。
数值模型直接求解了流体质量守恒（连续性方程）、动量守恒（纳维-斯托克斯方程）以及能量守恒方程的线性化系统。它全面捕获了由动态粘度 μ 、体积粘度μB 引发的应力张量变化，以及声压与温度波动之间的复杂热-声耦合特性。在网格划分上，为了解析 100 Hz 下仅约 0.2 mm 的粘滞边界层，通道内的最小网格尺寸被严格依据边界层厚度进行了高密度自适应剖分。解析TMM预测的共振频率与FEM全三维仿真结果之间的误差被控制在极低的2%左右，完美验证了建模体系的可靠性。

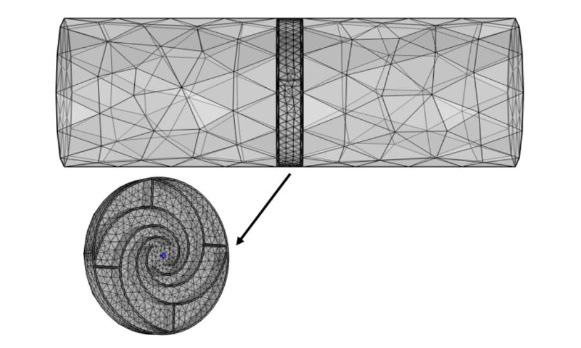

CSV-SCAM Acoustic Model Computational Grid Detail Diagram.

四、 参数敏度分析与宽频复合策略

通过大量数值迭代，文章详细剖析了几何参数对宏观声学性能的调控规律：

  1. 螺旋分支数量（N）的影响：当分支数量 N 从 0 增至 6 时，共振频率逐渐向高频移动（从 216 Hz 升至 334 Hz）。尤为难得的是，在极大的频移跨度（达122 Hz）内，该材料的峰值吸声系数始终维持在0.96至0.99的极高水平，彻底克服了传统迷宫结构向低频偏移时极易出现的严重能量衰减缺陷。
  2. 腔体厚度（ h ）与直径（ D ）的权衡：增加结构高度显著延长了物理传播路径，导致共振频率大幅向低频移动。综合考量材料利用率与极致的轻量化，最佳厚度被锁定在 h = 10 mm，此时峰值吸声率高达 0.99。此外，直径 D≥70 mm 被确认为兼顾低频共振与高效率吸收（SAC > 0.93）的临界物理尺寸。
  3. 大尺度宽频的阵列杂化拓扑（Hybrid Configuration）：针对共振系统频带偏窄的通病，研究提出了一种创新策略：将具有不同分支数量（如 N=4, 5, 6 ）、因而共振频率相互错开的单元组合到一个共面晶格基板上（Model 1-3）。模拟与实验均证实，这种宏观复合有效引发了吸收峰的相干叠加。以 Model 3 为例，其 50% 吸声系数以上的有效带宽被拓宽至 95 Hz，展现了卓越的声学可编程性与频率选择性。

五、 实验验证与深度物理图景观测

为了严谨地验证理论结果，研究人员利用熔融沉积成型技术（FDM，高精度 Bambu Lab 3D打印机）制备了聚乳酸（PLA）测试样件，并遵循国际标准 ASTM E1050-19 和 ISO 10534-2 进行了双传声器阻抗管物理声学测试。

Experimental diagram of sound absorption test.

1. 与国际前沿成果的极限性能对标

实验在 150–1000 Hz 的宽频范围内精确复现了理论预测的吸收峰。将本文提出的 CSV-SCAM 结构与学界现有的顶级低频吸声结构进行定量对比，展现出“降维打击”般的优势：

  • 相较于单螺旋通道结构（Huang 等人），CSV-SCAM 在厚度锐减 80%（从 50 mm 缩减至 10 mm）的前提下，将 70% 的高吸声带宽大幅扩展了逾 8 倍（从 10 Hz 跃升至 83 Hz）。
  • 与著名的对称卷曲超构材料（Almeida 等人）相比，CSV-SCAM 不仅峰值吸收系数更高（0.99 vs. 0.91），且结构厚度缩减了 58%。
    最终，CSV-SCAM 实现了厚度仅为共振波长 1/47 的深亚波长极致紧凑性，完美平衡了超薄剖面与宽频高效吸声之间的严苛物理矛盾。

2. 深层物理图景的微观可视化

通过输出特定共振频率下（如 780 Hz）的热粘滞能量耗散空间分布图和声压级等值线图，研究提供了微观声能吸收的第一手证据。图像清晰显示：剧烈的耗散高度局域于微穿孔板后方以及渐变螺旋通道截面最小、曲率最大的壁面附近。同时，声压在狭窄截面和通道末端产生了明显的累积聚能效应。这一由共面渐变卷曲通道人为引发的“声能高度聚拢 + 强制壁面摩擦热损耗”，构成了其突破传统吸声极限的终极物理源泉。

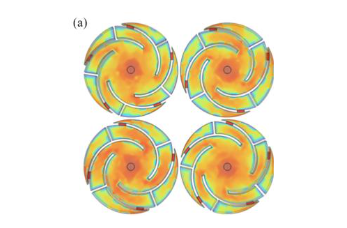

Thermal viscous energy dissipation for different models. (a) Model 1 Thermal viscous energy dissipation at 780Hz .

六、 主要结论与工程启示

主要结论：
本文成功提出并验证了一种基于共面渐变螺旋空间的超构材料（CSV-SCAM）。通过巧妙融合前置微穿孔板、阻抗平滑过渡的指数渐变初级螺旋，以及具备多级网络效应的次级螺旋结构，该系统完全颠覆了传统单一局域共振的物理模式。在仅有 10 毫米的极限厚度下，不仅实现了低频段（750–850 Hz附近）高达 0.99 的超高吸声峰值，更凭借不同分支单元的阵列化杂化排布，在深亚波长（1/47）尺度下成功拓宽了有效工作频带。

科学意义与工程应用展望：
该研究的最大亮点在于其多级阻抗匹配策略的成功应用以及极端尺寸约束下性能的彻底解耦。它证明了通过复杂的拓扑衍生可以实现高阶模态的空间压塑，从而在根本上规避了低频长波长对声学降噪材料庞大体积的物理诉求。
这项成果为现代受限空间内的工业降噪提供了一个极其紧凑、具有结构强健性且高度可定制化的全新架构设计范式。由于其可利用 3D 打印直接共形生产，该声学超材料未来在电动汽车轻量化底盘隔音、航空发动机内衬短舱降噪、深海潜航器隐身，以及城市建筑狭窄管道的通风消声系统等极具挑战性的工程领域，均展现出了不可估量的战略应用价值。

T. Feng, Q. Zhang, J. Wang, B. Yang, and L. Qiu, “Design and Deep-Subwavelength Low-Frequency Sound Absorption of a Coplanar Spiral-Varying-Channel Acoustic Metamaterial,” Appl. Sci., vol. 16, Mar. 2026.
