小孔声阻抗原理与测量方法解析：经典文献深度解读
这是一篇针对 L. J. Sivian 于 1935 年发表在《美国声学学会会刊》（J. A. S. A.）上的经典文献《小孔的声阻抗》（Acoustic Impedance of Small Orifices）的深度解读。本文严格基于提供的文献内容，从研究背景、核心概念、理论推导、实验验证以及研究结论等维度进行学术性剖析，旨在为声学及流体力学领域的科研人员提供全面、详实的文献参考
一、 研究背景与核心科学问题
在声学元件和共鸣器设计中，孔径的声阻抗（Acoustic Impedance）是一个基础且核心的物理量。在这篇论文中，作者所定义的“小孔（Small Orifices）”，特指其所有线性尺寸（长度和直径）均远小于声波波长（λs）的孔隙。特别地，该研究聚焦于长度和直径尺寸相近的一类小孔，这类孔隙具有相对较大的“端面修正（End Corrections）”。
在本文发表的时期，关于小孔声阻抗中的 声阻（Resistance）分量，尤其是针对具有显著端面修正的孔隙，学术界极其缺乏成熟的解析理论支持。因此，本文的核心科学目标设定为：
- 通过大量实验测量不同情况下的声阻抗，并凭经验选择能够粗略拟合数据的数学公式。
- 重点探究声阻（Resistance）分量作为孔内空气质点均方根速度（r.m.s. velocity）函数的非线性变化规律。
二、 阻抗模型构建与实验设计
1. 阻抗的双组分模型
作者将小孔的总声阻抗 Z 视作由两部分叠加而成：内部阻抗与外部阻抗（端面修正）。公式表达为:
其中，下标 i 代表孔隙内部的固有阻抗，下标 e 代表驻留在“端面修正”区域的外部阻抗。实验通过测量直接获得总声阻 R 和总声抗 X ，随后假设外部参量 Xe 和 Re 可以通过经典的亥姆霍兹-基尔霍夫（Helmholtz-Kirchhoff）圆管公式及平行板通道衍生公式进行推导计算，从而实现内外物理量的分离。
2. 实验样品与测量装置
为了验证理论，作者设计了两组孔隙进行测试，这些孔隙被切割在刚性极高的钢板上，以确保边界阻抗远大于孔隙本身阻抗：
- Group A（亥姆霍兹共鸣器组）：包含 5 个圆孔，直径从 0.206 cm 至 1.0 cm 不等，测试频率范围为 58 至 127 Hz（c.p.s.）。孔隙声抗通过共鸣器的共振频率和已知体积计算；声阻则通过测量共振时的“声压放大率”（即共鸣器内部声压幅值与外部驱动声压之比）获得。
- Group B（小尺寸组）：包含更小尺寸的 5 个圆孔（最小直径达 0.034 cm）以及 1 个矩形孔（1.9 cm × 0.075 cm）。

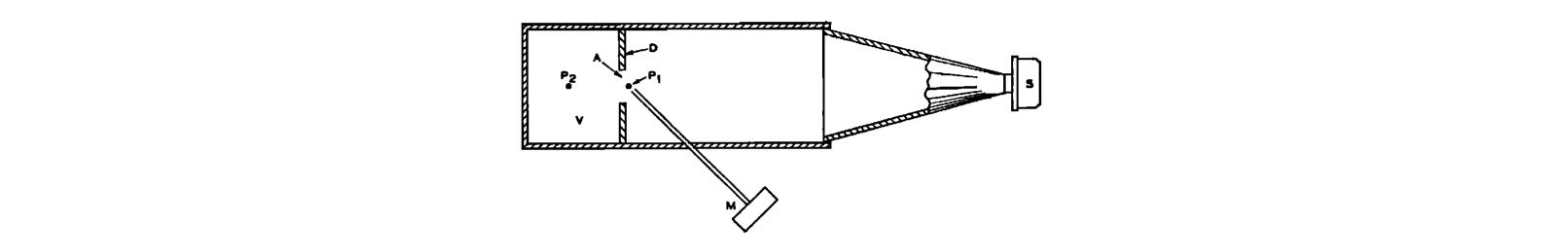

- 测量机制：实验装置在孔隙正面提取声压 P1（包括振幅和相位），并在孔隙背部的小体积 V 内提取声压 P2，通过微型探管连接至麦克风进行精密测量。
三、 声抗（Mass Reactance）的线性特征与理论拓展
关于声抗分量（Reactance, X），该论文得出了一个极其重要的普适性结论：小孔的声抗在很大程度上独立于空气质点的运动速度（在雷诺数 0.7 到 3000 的范围内）。此外，在高达 500 Hz 的测试频率下，有效测量质量也被证明与频率无关（在 ±15% 的实验误差范围内）。

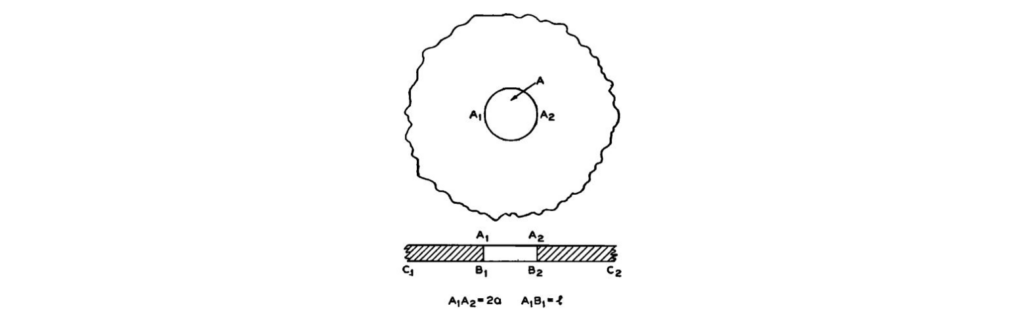

- 圆形孔隙理论：作者基于瑞利（Rayleigh）关于振动活塞上的空气质量声抗表达式，忽略耗散效应，给出了包含端面修正的总声抗公式：
- 该公式对 Group A 和 Group B 实验数据的拟合误差均在 ±10%以内。虽然内部声抗 Xi 未考虑粘性对质量声抗的影响，但在本文讨论的数据精度下，这一修正被认为是多余的。
- 矩形孔隙的理论创新：针对 Group B 中的矩形孔隙，作者从势流理论出发，假设孔径面上各实质点法向速度一致且处于无限大障板中，严谨推导出了适用于矩形孔隙的全新声抗公式（含有复杂的对数修正项），同样与实验数据吻合度达到 ±10%。
值得注意的是，作者在附注I中特别讨论了系统刚性对声抗测量的影响。如果包含孔隙的障板厚度不足、刚度不够，其弹性电抗将与孔隙声抗发生耦合，在高流速下甚至会导致测量的声抗出现虚假的“符号反转”。通过将边缘加厚成锥形，该研究成功排除了这一系统误差。
四、 声阻（Resistance）的流速非线性与双机制模型
小孔声阻随质点流速的变化是本文最具学术价值的探讨核心。研究表明，在低流速下，声阻趋于一个恒定值；而当流速增大时，声阻显著增加（呈现非线性）。
1. 低流速下的“线性”声阻（粘性与热传导主导）
在低流速状态下，作者首先排除了辐射声阻的干扰，因为对于尺寸远小于波长的零阶辐射器，辐射声阻与粘性和热传导引起的阻力相比微乎其微。
- 导热性边界条件探讨：如果孔壁是良好的绝热体，空气的热传导效应可以忽略；如果孔壁是良导体且孔径小于热波长，则流动趋近于等温状态，热传导效应同样可以忽略。
- 基于上述假设，结合贝塞尔函数（Bessel functions），作者给出了计算内部声阻 Ri 和外部声阻 Re 的复数解析式提取实部的计算方法。
- 对于矩形狭缝，研究采用了平行壁面间狭缝的近似计算公式，并考虑到端面发散呈球面而非柱面，采用等效半径法评估端面阻力。无论圆形还是矩形，理论计算出的低速声阻与观测值的偏差均在 15% 至 17% 以内，证明了基于粘性和热流体物理方程在低速下的可靠性。
2. 高流速下的“非线性”声阻（动能损耗假说）
当质点均方根速度 U0 逐渐增大时，声阻 R 开始大幅上升。这一非线性行为在所有测试的孔隙中具有相似的形状，并且当频率改变 5 倍时，其受到的影响微乎其微，这表明非线性是一个纯粹的“流速效应（Velocity effect）”，而非与振幅或加速度相关。
在解释这一现象时，作者提出了突破常规的见解，这也是本文最大的研究亮点：
- 对“湍流主导论”的质疑：常规流体力学（直流管流）通常认为阻力激增源于层流向湍流的转变，圆管的临界雷诺数（R.N.）通常在 1200 左右，而在极少文献中也需要至少达到 300 才开始渐变。然而，本文的实验数据表明，即使雷诺数远低于 300，声阻也出现了显著增加。这直接暗示，阻力的上升不仅是由于湍流，还存在其他主导因素。
- 气流“动能损耗（Kinetic Energy Loss）”机制建立：为了解释这一提前出现的非线性，作者引入了基于直流气流（d.c. air flow）的动能视角。假设孔隙连接两个半无限大的截面管道，且流体满足绝热、等熵条件（无内部耗散且无湍流）。根据热力学方程，孔隙中因流速产生的动能耗散将转化为附加声阻。
- 通过推导，作者得出了极其简洁而深刻的非线性声阻一阶近似公式：
- 其中 R 为低速恒定声阻，ρ 为空气密度，A 为孔隙面积，U 为流速。
- 理论与实验的高质量吻合：尽管理论推导忽略了声抗的影响（尤其是高频 500 Hz 时声抗甚至大于声阻），但将该公式得到的计算曲线与多组孔隙的实验数据对比，发现“计算曲线在很大程度上解释了观测到的声阻随 U0 增加而增长的现象”。这有力证明了，在测量的质点速度范围内，动能损耗是导致声阻非线性的核心物理机制，湍流可能参与其中，但绝非唯一原因。
五、 研究亮点与对科研人员的启发
《小孔的声阻抗》不仅提供了丰富的实验数据，更重要的是在声学物理机制上做出了深刻的理论拓展。总结其主要结论和研究亮点如下：
- 明确解耦了速度对声抗和声阻的不对称影响：通过覆盖极宽雷诺数范围（0.7 到 3000）的精密实验，实证了在微小孔隙中，声抗（质量惯性）对流速具有强鲁棒性，而声阻（耗散特性）对流速高度敏感。这为后续微穿孔板吸声体的线性/非线性工作区划分奠定了基础。
- 完善了低频、低速下的声阻理论体系：通过引入粘滞和热传导效应，并针对孔壁热导率进行边界条件分类（等温/绝热），验证了经典流管模型在含大端面修正的微型圆孔和矩形孔中的近似有效性。
- 创新性地提出了声学非线性的“动能损耗”机理：打破了当时学界动辄用“湍流转捩”解释阻力上升的思维定势，利用等熵流动的能量守恒原理，完美解释了在极低雷诺数下即可观测到的声阻跃变行为。公式 R1=R+(1/2)ρ∣U∣/A 至今仍是评估穿孔板在高声压级下非线性声阻的核心参考范式。
总结而言，L. J. Sivian 的这项工作体现了极高的实验严谨性与理论洞察力。对于当今从事气动声学、超材料微结构设计、消声器及微穿孔板（MPP）研究的学者而言，本文在声阻抗理论推演、声与流体非线性耦合机理、以及实验边界条件（如边缘刚性误差排除）的考量上，依然具有不可替代的指导价值和深刻启发。
L. J. Sivian, “Acoustic impedance of small orifices,” J. Acoust. Soc. Am., vol. 7, pp. 94-101, Oct. 1935
