四传声器驻波管隔声测试:木材废旧轮胎橡胶复合材料的隔声性能与物理机理

苏州东原提供声学阻抗管及声学材料测试系统，支持材料吸声、隔声及相关声学参数测试方案选型。本文解析复合材料传输损失（TL）、橡胶颗粒与界面结构的声学作用，以及四传声器驻波管测试原理。

1、研究背景与科学动机

随着现代工业和交通系统的飞速发展，噪声污染已成为影响人类健康和生活环境的全球性问题。工程上控制噪声通常有两种途径：一是从声源处控制噪声产生，但在现有技术条件下往往难以完全消除；二是利用吸声和隔声材料，在声音的传播路径上将其衰减或阻断。近年来，学术界在开发新型声学材料方面进行了大量研究，但针对木基复合材料隔声性能的系统研究依然相对有限。

与此同时，全球每年产生海量的废旧轮胎与木材加工废料，如何实现这些固体废弃物的高附加值回收利用，是可持续材料工程领域的重大挑战。早期的研究表明，废旧橡胶颗粒具备极佳的声能吸收特性，而采用秸秆或木材与废旧橡胶复合，不仅能维持良好的力学性能，还能展现出优异的隔声潜力。
此外，在评估材料隔声性能时，传统的基于 ISO 140 标准的双室测试法（Two-room test method）需要大尺寸样品（1 m² 或 10 m²），不仅成本高昂，且操作复杂。对于处于实验室研发阶段的新型复合材料，迫切需要一种低成本、高效率且适用于小尺寸样本的可靠声学测试方法。

基于上述科学背景与工程痛点，本文作者团队成功制备了木材/废旧轮胎橡胶复合板（WRCP），并创新性地采用改进的“四传声器驻波管法（Four-microphone standing wave tube method）”对其隔声性能（Sound transmission loss, TL）进行了系统评估与机理揭示。

2、材料制备与创新测试方法

为了系统对比新型材料与传统材料的声学差异，研究团队精心设计了严谨的对照实验。

2.1 复合材料的配比与热压成型

研究选取了四种复合板材进行测试（尺寸均为 300 mm × 200 mm × 12 mm）：

商用木质刨花板（Wood particleboard）：密度约 650 kg/m³，主要由木刨花和脲醛树脂（UF）组成。
商用复合木地板（Compound wooden floorboard）：密度约 820 kg/m³，表面涂覆耐磨的氧化铝（Al2O3）层。
实验制备的 WRCP (W/R 60:40)：木刨花与废旧轮胎橡胶颗粒（直径 1-5 mm）的质量比为 60:40。
实验制备的 WRCP (W/R 50:50)：木刨花与废旧橡胶颗粒的质量比为 50:50。

对于 WRCP，研究人员将木刨花（兴安落叶松）与 10% 的 UF 树脂混合，将橡胶颗粒与 6% 的多苯基多亚甲基多异氰酸酯（PMDI）树脂混合，并在转鼓式混合机中充分拌匀。混合物料在木盒中手工铺装后，先在 1.5 MPa 下预压 30 秒，随后在 170 °C 下以 4 MPa 的压力热压 300 秒，制成目标厚度为 12 mm、目标密度为 1000 kg/m³ 的复合板材。

2.2 四传声器驻波管声学测量系统

本研究摒弃了昂贵的大尺寸混响室测试，采用了一种新型的四传声器系统。该装置由声源驱动器、标准管、四个传声器和声频分析仪组成。测试样品被放置在管道中央，左侧接受垂直入射声波，并在右侧形成透射声场。管道末端安装了特制的“分体式管底（Split shaped tube bottom）”以最大限度地消除寄生反射波的干扰。该方法通过捕获声压透射系数（ t_p ），能够精确测量 250 Hz 至 1600 Hz 频段内的传声损失（TL）。

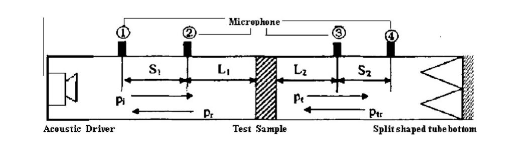

Scheme of measuring sound transmission loss with a four-microphone standing wave tube.

3、核心发现：WRCP 的声学优越性与机理

通过大量声学测试与微观表征，本研究揭示了 WRCP 在低中频段极佳的声学屏蔽潜能及其背后的多重耗散机制。

3.1 宏观隔声性能对标

在 250 Hz 至 1250 Hz 的有效测试频段内，所有板材的 TL 值均随频率的升高而稳步增加。测试数据的绝对排序结果确凿地表明：WRCP (50%橡胶) > WRCP (40%橡胶) > 商用复合木地板 > 商用木质刨花板。
商用刨花板的隔声性能最差，其物理根源在于木材本身的微观构造——木材包含大量管状细胞，细胞腔内充满空气。这些微小的孔隙和细胞间隙形成了类似毛细管的空气通道。尽管声波在这些通道内传播时会因摩擦将部分声能转化为热能（具有一定的吸声特性），但其较低的密度（650 kg/m³）使其无法有效阻挡声波的直接透射。商用复合木地板由于具有更高的整体密度（820 kg/m³）以及致密的表层，根据声学中的“质量定律（Mass Law）”，其表现出比刨花板更优的传声阻隔能力。

SEM photomicrographs of structure: (a) wood microstructure and (b) resinated wood particle microstructure.

3.2 橡胶组分对声学耗散的极化增益

WRCP 表现出卓越隔声性能的最核心原因，在于引入了高密度的废旧轮胎橡胶。

高分子黏弹性耗散（Viscoelastic Dissipation）： 橡胶分子由具有许多重复单元的长柔性链组成，能够围绕主链键自由旋转。作为典型的黏弹性聚合物，当声波的交变应力作用于橡胶颗粒时，分子链的运动会导致形变显著滞后于应力的变化（相位差）。这种滞后形变必须克服巨大的内摩擦力，从而将大量的声能转化为热能耗散掉。
炭黑（Carbon Black）的微观散射网络： 废旧轮胎中含有高达 29.5% 的炭黑。炭黑颗粒在橡胶内部形成了网状交联结构。当声波进入 WRCP 时，由于橡胶、木材以及炭黑之间的密度、弹性模量和声阻抗存在巨大差异，声波不仅发生反射，还会产生强烈的衍射（Diffraction）和散射（Dispersion）。炭黑颗粒充当了声波传播的微观屏障，迫使声波绕行，这种被极度拉长的传播路径极大地增加了声能的消耗。

Microstructure of waste tire rubber and carbon black.

质量定律的加持： 废旧橡胶的密度（约 1210 kg/m³）远高于木材，极大地提升了板材的面密度，从宏观物理层面增强了隔声量。

3.3 橡胶颗粒尺寸的影响（Size Effect）

实验发现，橡胶颗粒的尺寸（RCs）是调控声学性能的独立变量。在低中频段，含有较大橡胶颗粒（如 5 mm）的复合板相比含有较小颗粒（如 1 mm、2 mm）的板材展现出更优异的隔声量。研究指出，这是因为较大的橡胶颗粒在基体中构成了更为庞大的声波阻碍体。然而作者也严谨地推测，如果橡胶含量过高，极小尺寸的颗粒可能会发生团聚，导致在基体中分布不均，进而削弱隔声效果。

3.4 PMDI 胶黏剂的化学桥接与声学强化

复合材料的声学特性高度依赖于界面结合力。废旧橡胶的化学惰性使得传统的木工胶（如 UF）难以发挥作用。本研究引入了含高活性异氰酸酯基团（R-NCO）的 PMDI 树脂。
PMDI 不仅能与木材的羟基（R-OH）发生化学交联，还能与 UF 树脂反应，在木材与橡胶之间建立坚固的化学键网络。随着 PMDI 用量的增加，WRCP 的 TL 值显著提升。一方面，优良的界面结合提升了整个复合板的动态力学传递效率，使得声能能够更有效地传入橡胶相被耗散；另一方面，PMDI 会在一定程度上约束橡胶分子中敏感的柔性支链，这种化学层面的空间位阻进一步增加了材料受迫振动时的内摩擦力，从而放大了声学能量的消耗。

4、微观结构（SEM）分析

为了从形貌学角度确证上述推断，研究人员使用扫描电子显微镜（SEM）对复合板材的截面和断口进行了深入观测。

界面连续性决定声学边界条件： 在含有充足 PMDI 的 WRCP 样本中，橡胶与木质基体之间形成了连续、致密且无缝隙的理想过渡界面。当声波穿过这种连续界面时，会引发强烈的声波折射与反射，从而消耗大量能量。相反，如果胶黏剂不足，木材和橡胶之间会产生明显的界面空隙（Interfacial gaps），导致声学阻抗匹配恶化，隔声性能大幅下降。
热压致密化与“微观夹芯”效应： SEM 图像揭示了热压过程中的结构演变：木刨花的细胞腔在 4 MPa 压力下被压扁（从圆形变为椭圆形），木材内部空隙被极大压缩（Densification）。由于橡胶颗粒极佳的高弹性，它们在受压后变形为椭球状，但表面未产生任何破裂。这种几何形变不仅显著增加了木材与橡胶的接触面积（提升了层间结合力），还极大地增加了板材的表面密度。此外，WRCP 沿厚度方向形成的垂直密度梯度使其在物理结构上类似于一种具有阻尼芯层的“夹芯结构（Sandwich structure）”，这种结构已被公认为对低中频声波具有优良的阻隔作用。

SEM photomicrographs of WRCP were the failure mode of the fractured surface: (a) of 40 wt.% tire crumbs shows a good interfacial layer in the wooden matrix with sufficient PMDI and (b) show worse interfacial structure in WRCP with relatively lesser number of PMDI content (magnification $* 5 0$ ).

5、研究亮点

变废为宝的绿色工程创新： 成功将废旧轮胎橡胶与木材加工废弃物结合，制备出一种在物理力学与声学降噪方面双赢的可持续复合建材。
多尺度声学耗散机理的揭示： 突破了单一质量定律的局限，深入剖析了橡胶大分子黏弹性阻尼、炭黑微观声学散射以及大颗粒宏观物理屏障对声传输损失的协同衰减作用。
高效测试方法的小型化应用： 成功将改进的“四传声器驻波管法”应用于具有复杂各向异性的木基复合声学材料评估，为实验室级别的小尺寸板材声学参数获取提供了一种低成本、高效率的范式。
化学与物理界面的双重调控： 明确证实了利用 PMDI 构建连续相界面不仅能解决异质材料的力学剥离问题，更是实现声波高效内摩擦耗散的核心边界条件。

6、主要结论

综上所述，本研究得出结论：利用废旧轮胎橡胶与木材刨花制备的复合板材（WRCP），其隔声性能显著优于市售的传统木质刨花板和复合木地板。
具体而言，增加复合板中废旧橡胶的掺量以及提高 PMDI 胶黏剂的施胶率，均能大幅提升材料的声传输损失（TL）。在微观机制上，这种卓越的隔声效果不仅来源于废旧橡胶及内部炭黑颗粒赋予的高黏弹性阻尼和声波衍射，还得益于充足的 PMDI 与 UF 胶黏剂在木材与橡胶之间构筑的无缝、连续界面。该界面配合热压成型带来的基体致密化效应，使得 WRCP 兼具了优异的机械强度与声学绝缘潜质，在未来绿色建筑隔音墙板、交通降噪屏障等领域具有极高的商业转化价值。

J. Zhao, X.-M. Wang, J. M. Chang, Y. Yao, and Q. Cui, “Sound insulation property of wood–waste tire rubber composite,” Composites Science and Technology, vol. 70, no. 14, pp. 2033–2038, 2010.
